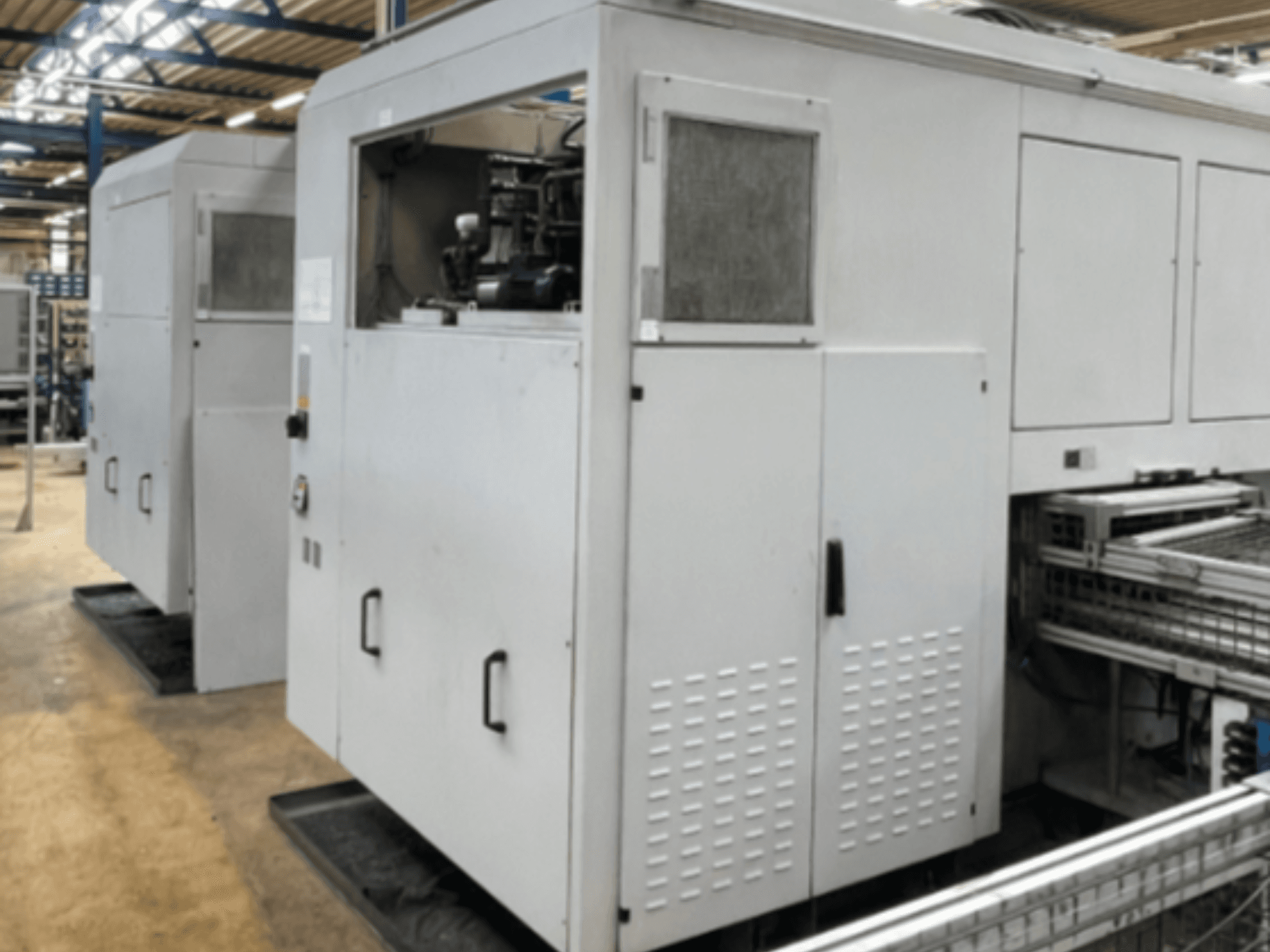

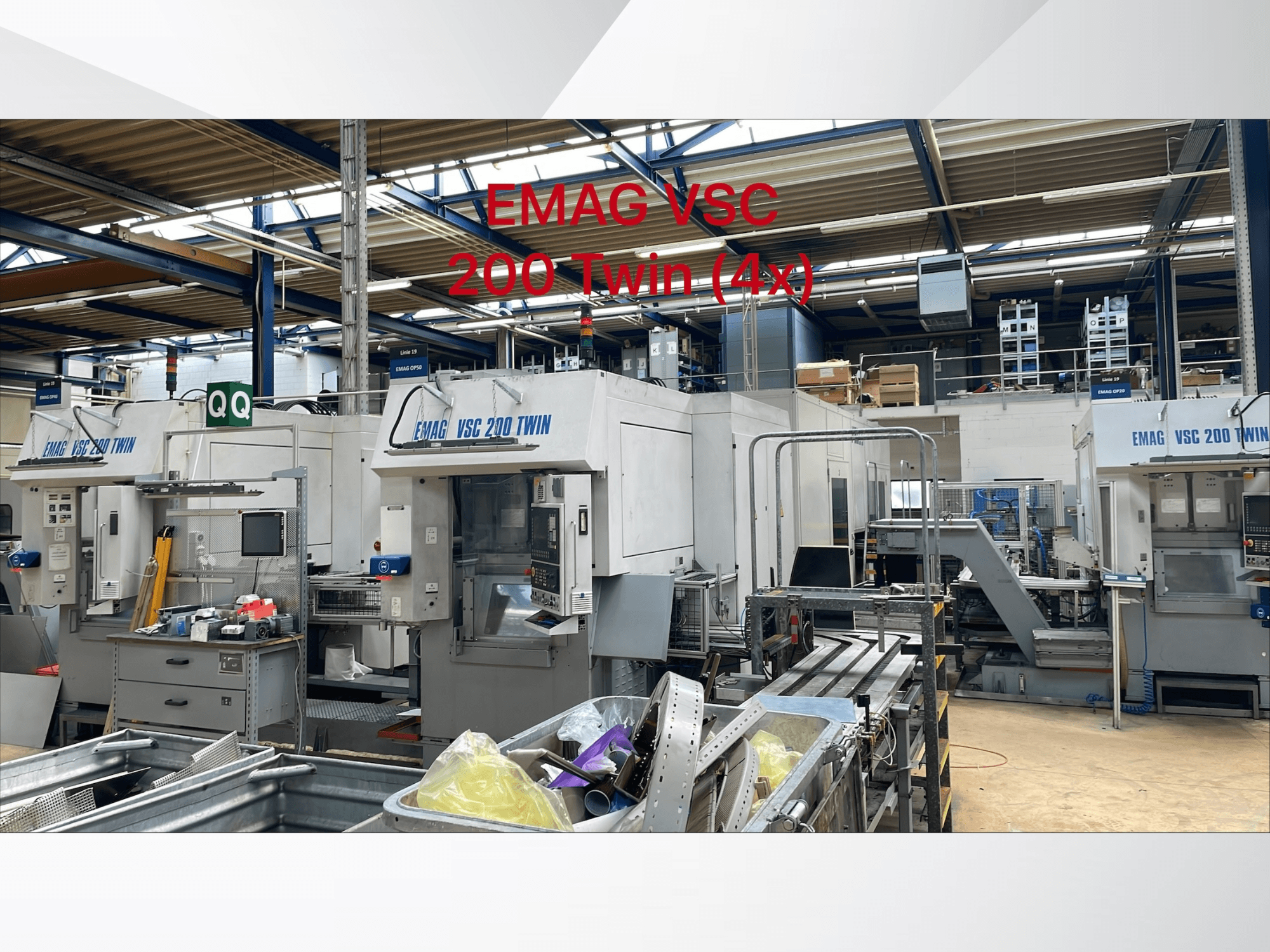

Questo tornio verticale a 4 assi EMAG VSC 200 TWIN è stato prodotto nel 2005. Ha un diametro massimo del mandrino di 200/250 mm e un diametro di rotazione di 260 mm. Grazie agli azionamenti indipendenti degli assi X e Z, consente la lavorazione simultanea di due pezzi. Se desiderate ottenere capacità di tornitura di alta qualità, prendete in considerazione la macchina EMAG VSC 200 TWIN che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: EMAG
- anno: 2005
- MODELLO: VSC 200 TWIN OP 20
- tipo di applicazione: Tornitura
- Località: Svizzera
- tipo di macchina: Tornio verticale
Informazioni tecniche - EMAG VSC 200 TWIN OP 20
Dimensioni
- Peso macchina: 12000 kg
Movimento
- Numero di assi: 4
- Corsa asse X: 850 mm
- Corsa asse Z: 200 mm
Specifiche tecniche
- Utensili azionati: No
- Diametro pezzo max: 200 mm
- Potenza mandrino: 39 kW
- Velocità mandrino: 6000 RPM
Informazioni aggiuntive
Tipo di funzionamento: OP 20
Tipo di macchina: EMAG VSC 200 TWIN
Tipo di produzione: Produzione in media e grande serie
Numero di mandrini: 2
Lavorazione simultanea di due pezzi: Sì
Azionamenti indipendenti degli assi X e Z: Sì
Sistemi di misura indipendenti: Sì
Utensili motorizzati: No
Diametro massimo del mandrino: 200 / 250 mm
Diametro di rotazione: 260 mm
Diametro massimo del pezzo: 200 mm
Tempo di caricamento: 2-4 s
Flangia del mandrino: DIN 55 026 Taglia 6
Diametro del cuscinetto del mandrino anteriore: 100 mm
Velocità massima del mandrino: 6.000 giri/min
Tipo di azionamento principale: Motore asincrono
Potenza del mandrino (ciclo di lavoro del 40%): 39 kW
Potenza del mandrino (100% ciclo di lavoro): 28 kW
Coppia (40% ciclo di lavoro): 460 Nm
Coppia (100% ciclo di lavoro): 340 Nm
Piena potenza disponibile da: 800 giri/min
Asse X a traslazione rapida: 45 m/min
Asse Z a traslazione rapida: 30 m/min
Forza di avanzamento X/Z: 11 kN
Diametro vite a ricircolo di sfere X/Z: 50 / 40 mm
Tipo di torretta: Torretta a disco
Stazioni utensili: 2 × 8
Portautensili standard: DIN 69 880
Diametro del gambo dell'utensile: 40 mm
Tempo di indicizzazione della torretta: 0,3 s
Materiale del piano macchina: Calcestruzzo polimerico MINERALIT
Sistema di caricamento automatico del pick-up: Sì
Caricamento e scaricamento automatico dei pezzi: Sì
Bloccaggio verticale del pezzo: Sì
Tensione di funzionamento: 400 V
Tensione di controllo DC: 24 V
Tensione di controllo AC: 230 V
Frequenza: 50 Hz
Carico collegato: 66 kW
Protezione con fusibili: 160 A
Standard elettrici: VDE 0113
Peso approssimativo della macchina: 12.000 kg
Sistemi di controllo disponibili: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX
Movimentazione dei pezzi: Automazione del prelievo su nastro trasportatore
Le specifiche tecniche possono variare leggermente, poiché si tratta di macchine personalizzate!
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
