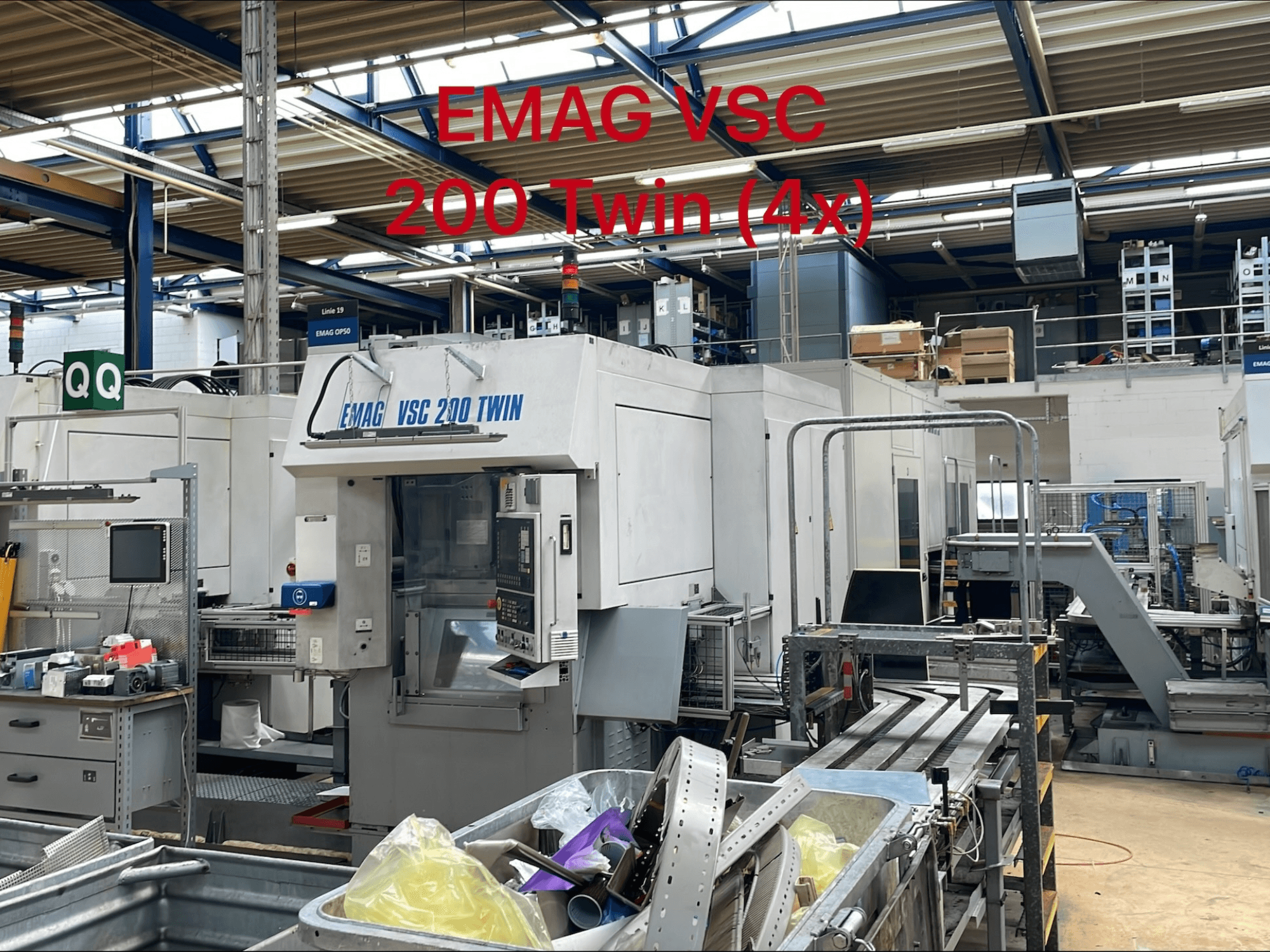

EMAG - VSC 200 TWIN OP 50 CH-TUR-EMA-2005-00002

• Tipi di operazione: OP 50

• Tipo di macchina: EMAG VSC 200 TWIN

• Tipo di produzione: Produzione in media e grande serie

• Numero di mandrini: 2

• Lavorazione simultanea di due pezzi: Sì

• Azionamenti indipendenti degli assi X e Z: Sì

• Sistemi di misura indipendenti: Sì

• Utensili motorizzati: Sì

• Diametro massimo del mandrino: 200 / 250 mm

• Diametro di rotazione: 260 mm

• Tempo di caricamento: 2-4 s

• Flangia del mandrino: DIN 55 026 Taglia 6

• Diametro del cuscinetto del mandrino anteriore: 100 mm

• Tipo di azionamento principale: Motore asincrono

• Potenza del mandrino (ciclo di lavoro 40%): 39 kW

• Potenza del mandrino (100% ciclo di lavoro): 28 kW

• Coppia (40% ciclo di lavoro): 460 Nm

• Coppia (100% ciclo di lavoro): 340 Nm

• Piena potenza disponibile da: 800 giri/min

• Asse X a traslazione rapida: 45 m/min

• Asse Z a traslazione rapida: 30 m/min

• Forza di avanzamento X/Z: 11 kN

• Diametro vite a ricircolo di sfere X/Z: 50 / 40 mm

• Tipo di torretta: Torretta a disco

• Stazioni utensili: 2 × 8

• Portautensili standard: DIN 69 880

• Diametro del gambo dell'utensile: 40 mm

• Tempo di indicizzazione della torretta: 0,3 s

• Materiale del piano macchina: Calcestruzzo polimerico MINERALIT

• Sistema di caricamento automatico del pick-up: Sì

• Caricamento e scaricamento automatico dei pezzi: Sì

• Bloccaggio verticale del pezzo: Sì

• Tensione di funzionamento: 400 V

• Tensione di controllo DC: 24 V

• Tensione di controllo AC: 230 V

• Frequenza: 50 Hz

• Carico collegato: 66 kW

• Protezione con fusibili: 160 A

• Standard elettrici: VDE 0113

• Sistemi di controllo disponibili: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

• Movimentazione dei pezzi: Automazione del prelievo su nastro trasportatore

Le specifiche tecniche possono variare leggermente, poiché si tratta di macchine personalizzate!
