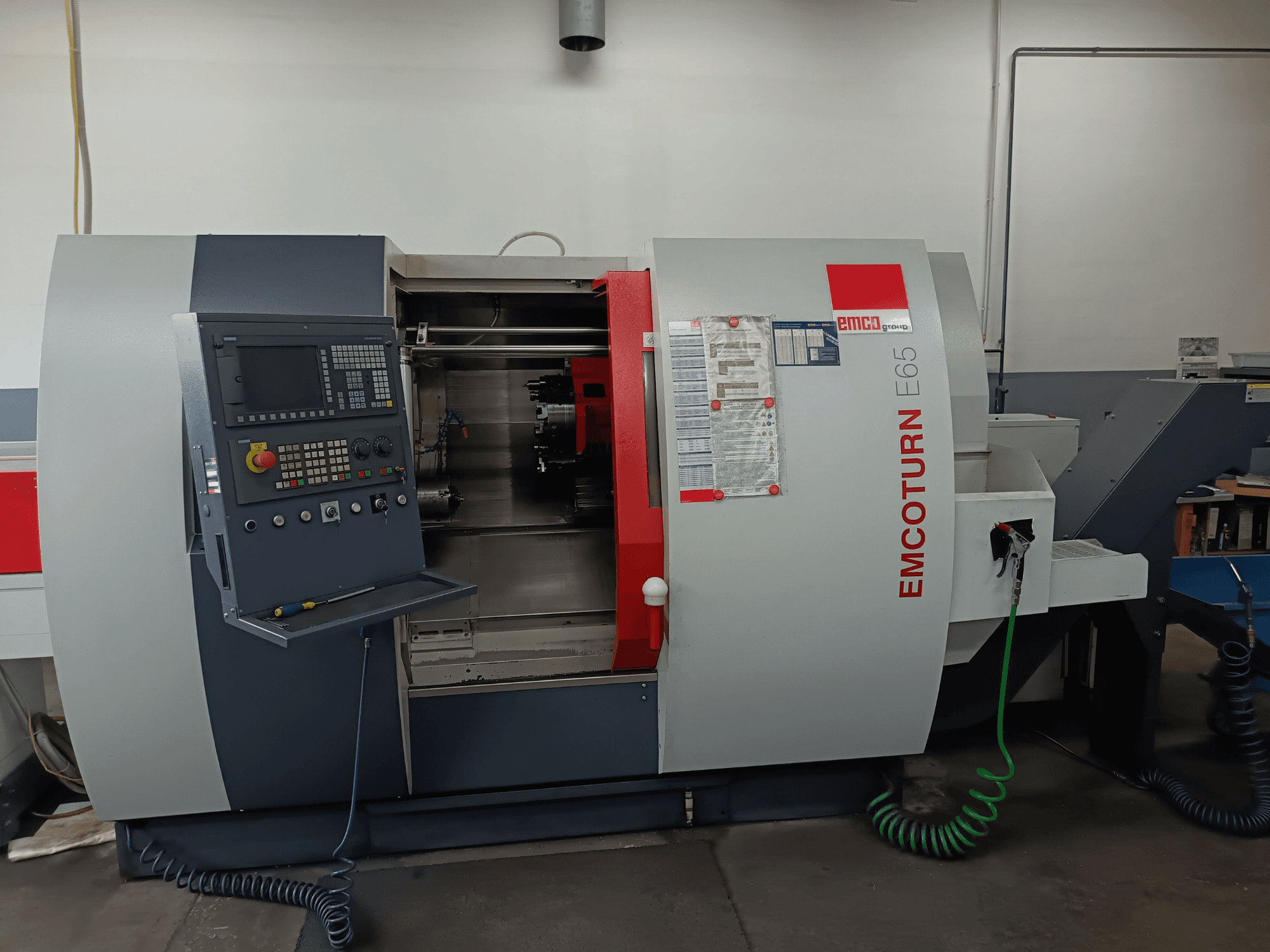

EMCO - EMCO EMCOTURN E65 SI-TUR-EMC-2018-00001

• Area di lavoro:

  • Letto basculante: Ø 610 mm

  • Slitta trasversale basculante: Ø360 mm

  • Distanza tra i centri: 682 mm

  • Distanza tra i nasi dei mandrini: 840 mm

  • Diametro massimo di lavorazione: Ø500 mm

  • Lunghezza massima di lavorazione: 520 mm

  • Capacità massima della barra: Ø65 mm

• Mandrino principale (trasmissione a cinghia):

  • Coppia (40% DC): 305 Nm

  • Naso del mandrino: A2-6

  • Ø del cuscinetto: 105 mm

  • Foro del mandrino: Ø 73 mm

  • Dimensione massima del mandrino: Ø250 mm

• Contromandrino:

  • Velocità: 60-5000 giri/min.

  • Potenza (40% DC): 11 / 16,5 kW

  • Coppia (40% DC): 80 / 125 Nm

  • Attacco mandrino: A2-6

  • Foro del mandrino: Ø73 mm

  • Mandrino massimo: Ø200 mm

• Asse C:

  • Risoluzione: 0.001°

  • Velocità rapida: 100 rpm

• Torretta (VDI30):

  • Stazioni utensili: 12

  • Utensili motorizzati: sì

  • Velocità massima: 5000 giri/min

  • Potenza massima: 6,7 kW

  • Coppia massima: 25 Nm

  • Tempo di indicizzazione: 0,2 s

• Utensili rotanti (VDI30):

  • Velocità: 0-5000 giri/min.

  • Coppia: 25 Nm

  • Potenza: 6,7 kW

• Azionamenti di avanzamento:

  • Traslazione rapida (X/Y/Z): 30 / 15 / 30 m/min

  • Spinta di avanzamento X: 5000 N

  • Spinta di avanzamento Z: 7000 N

  • Accelerazione: 0,4 m/s²

• Contropunta:

  • Corsa: 500 mm

  • Forza: 8000 N

  • Conicità: MT4

• Sistema di raffreddamento:

  • Capacità del serbatoio: 230 l

  • Potenza della pompa: 0,57 / 2,2 kW

  • Pressione: 3,5 bar (opzionale 14 bar)

  • Portata: 15 / 65 l/min

• Unità idraulica:

  • Serbatoio: 10 l

  • Pressione massima: 50 bar

• Pneumatica:

  • Pressione: 6 bar

  • Consumo d'aria: 5 l/min

• Alimentazione:

  • Tensione: 3x400V

  • Frequenza: 50/60 Hz

  • Carico collegato: 25 / 39 kVA

• Livello di rumore:

  • Medio: 75 dB(A)

• Caratteristiche principali:

  • Mandrino principale asse C

  • Utensili azionati

  • Contropunta idraulica

  • Programmazione ShopTurn

  • USB + Ethernet

  • Touchscreen da 15" + simulazione 3D

  • Documentazione CE

Attrezzature aggiuntive

• Alimentatore di barre: EMCO SL1200

  • Diametro barra: 8-95 mm

  • Lunghezza barra: 150-1200 mm

  • Velocità di avanzamento: 60 m/min

  • Capacità: 10 barre Ø55 mm / 70 barre Ø8 mm

  • Peso: ~500 kg

• Pinza di serraggio: HAINBUCH BZI 100 (A2-8)

  • Capacità massima: Ø100 mm

  • Incluso il fermo pezzo

  • Velocità massima: 5000 giri/min.

• Raccoglitore di pezzi:

  • Lunghezza massima: 175 mm

  • Diametro massimo: 65 mm (opzionale 95 mm)

  • Peso massimo: 4,5 kg

• Trasportatore di trucioli:

  • Lunghezza: 1200 mm

  • Adatto per: trucioli lunghi, trucioli incastrati, lavorazione a secco e a umido

• Pistola del refrigerante (Multiflow):

  • Getto regolabile + elettrovalvola

  • Supporto magnetico + tubo flessibile a spirale
