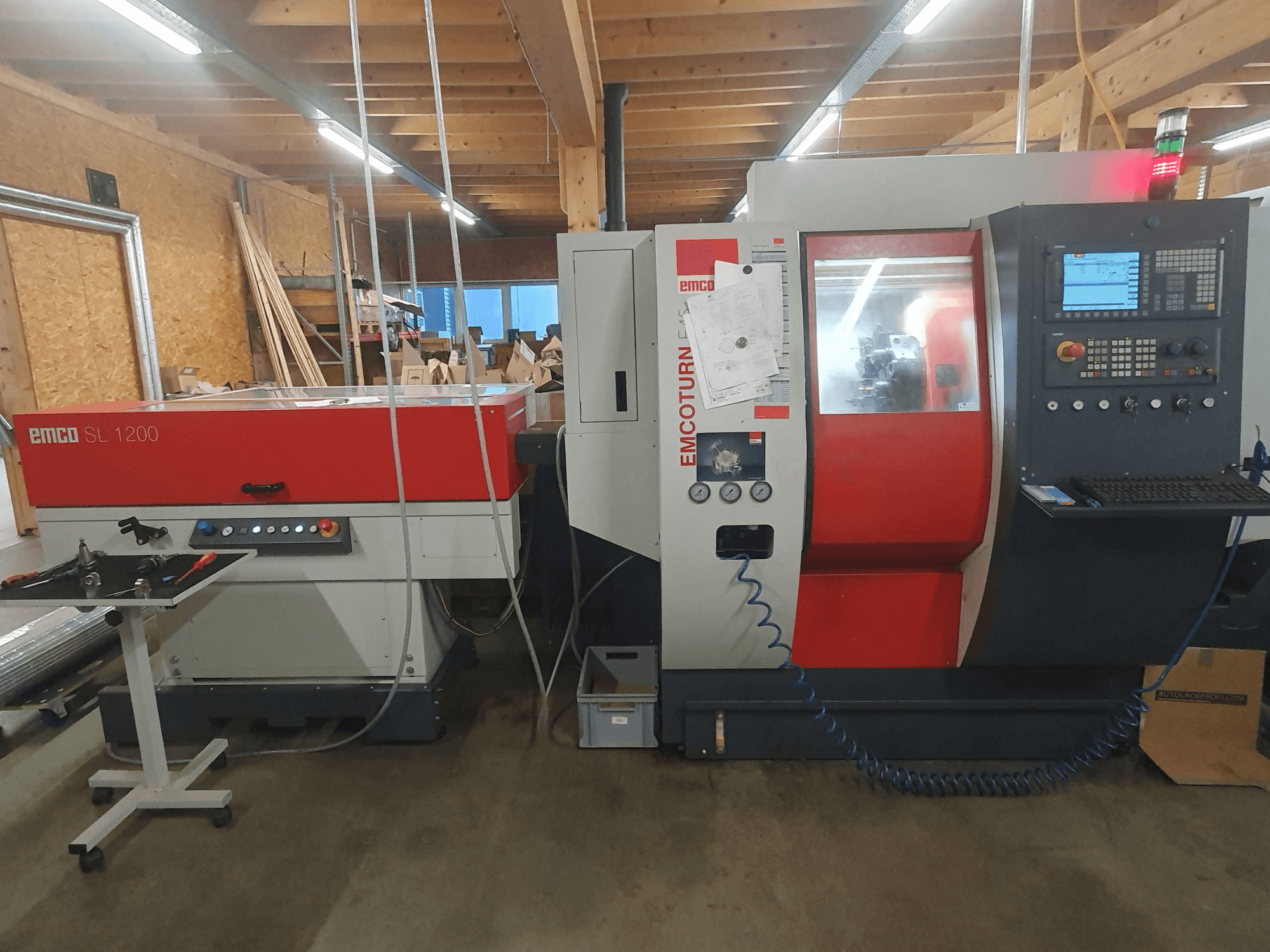

EMCO - E45AT-TUR-EMC-2019-00001

• Attacco: KK5 (DIN 55026)

• Capacità della barra: 45 mm

• Potenza motore: 13 kW

• Intervallo di velocità: 0–6300 giri/min

• Asse C sul mandrino principale

Torre portautensili

• 12 posizioni VDI30 assiale

• Logica di controllo per un massimo di 6 utensili motorizzati

• Utensili motorizzati: max. 4 kW / max. 16 Nm

• Velocità degli utensili motorizzati: 0–5000 giri/min

Contropunta

• Programmabile, ad azionamento idraulico

• Forza di serraggio massima: 6000 N

• Cono Morse: MK4

• Cilindro di serraggio cavo con tubo di trazione incluso

Controllo e software

• SINUMERIK 828D OPERATE

• Programmazione dialogica SHOPTURN

• Interfaccia USB

• Rete / Ethernet

• Monitor a colori TFT da 10,4"

• Simulazione 3D

Caratteristiche del supporto e della macchina

• Illuminazione della macchina

• Sistema di raffreddamento con pompa inclusa (3,5 bar)

• Unità idraulica

• Interfaccia per trasportatore di trucioli

• Certificato CE

• Documentazione

Misurazione utensili (E45)

• Braccio di misura fissato nell'area di lavoro

• Misurazione utensili sulla torretta

• Tempi di configurazione ridotti / misurazione precisa / economicità

Serraggio del pezzo

• Mandrino a 3 ganasce KK5

• Velocità massima: 6300 giri/min

• Diametro: 20 mm

• Ganasce morbide + rigide

Altro (relativo alla macchina)

• Pistola ad acqua

• Aria al mandrino

• Separatore olio/liquido di raffreddamento

• Monitoraggio automatico del liquido di raffreddamento

• Volantino elettronico

• Protezione per il cambio utensile

• Collegamenti idraulici

• Attacchi pneumatici

• Imballaggio della macchina: pallet + copertura avvolgibile

Dotazione aggiuntiva

Alimentatore di barre / magazzino (SL1200 – come da riferimento)

• Lunghezza barra: 850–1200 mm

• Diametro barra: Ø 8–95 mm

• Velocità massima di avanzamento: 60 m/min

• Cambio barra: circa 3 s

• Cambio caricatore: circa 15 s

• Area di appoggio del materiale: 550 × 1210 mm

• Capacità del materiale: 10 × Ø 55 mm

• Lato di lavoro: destro

• Alimentazione: 240 V CC/CC

• Alimentazione aria: 6 bar

• Dimensioni: 1700 × 1250 × 1090–1380 mm

• Peso: circa 500 kg

• Dispositivo di sicurezza: CE

• Funzione ad alta velocità

• Documentazione

Prolunga mandrino (per l’uso con alimentatore di barre)

• E45 / MT45 / HT45 → DM45

• Per mandrino da 45 mm

• Barre corte fino a 1100 mm

• Con manicotti riduttori (3 pezzi)

• Necessaria per l’utilizzo con SL1200

Trasportatore di trucioli

• Trasportatore a nastro incernierato

• Altezza di scarico: 1200 mm

Unità di raffreddamento ad alta pressione

• 14 bar / 50 Hz

• Pompa ad alta pressione supplementare

• Per utensili con lubrificazione interna

• Interfaccia e software

Interfaccia robot

• Interfaccia PROFI-NET

• Segnali a 24 V

• Sblocco di sicurezza

• Commutazione tra funzionamento automatico e manuale

Componenti aggiuntivi

• Tastiera per PC USB (QWERTY)

• LED di stato della macchina: Verde (Automatico), Rosso (Allarme), Bianco (Movimentazione del materiale)

Accessori per l'installazione e il montaggio

• 4× smorzatori di vibrazioni

• 4× staffe di montaggio

• 4× ancoraggi per carichi pesanti

Dispositivo di raccolta dei pezzi

• Azionamento pneumatico

• Lunghezza massima del pezzo: 120 mm

• Diametro massimo: 45 mm (51 mm)

• Peso massimo: 2 kg

• Cassetta di raccolta / nastro trasportatore
