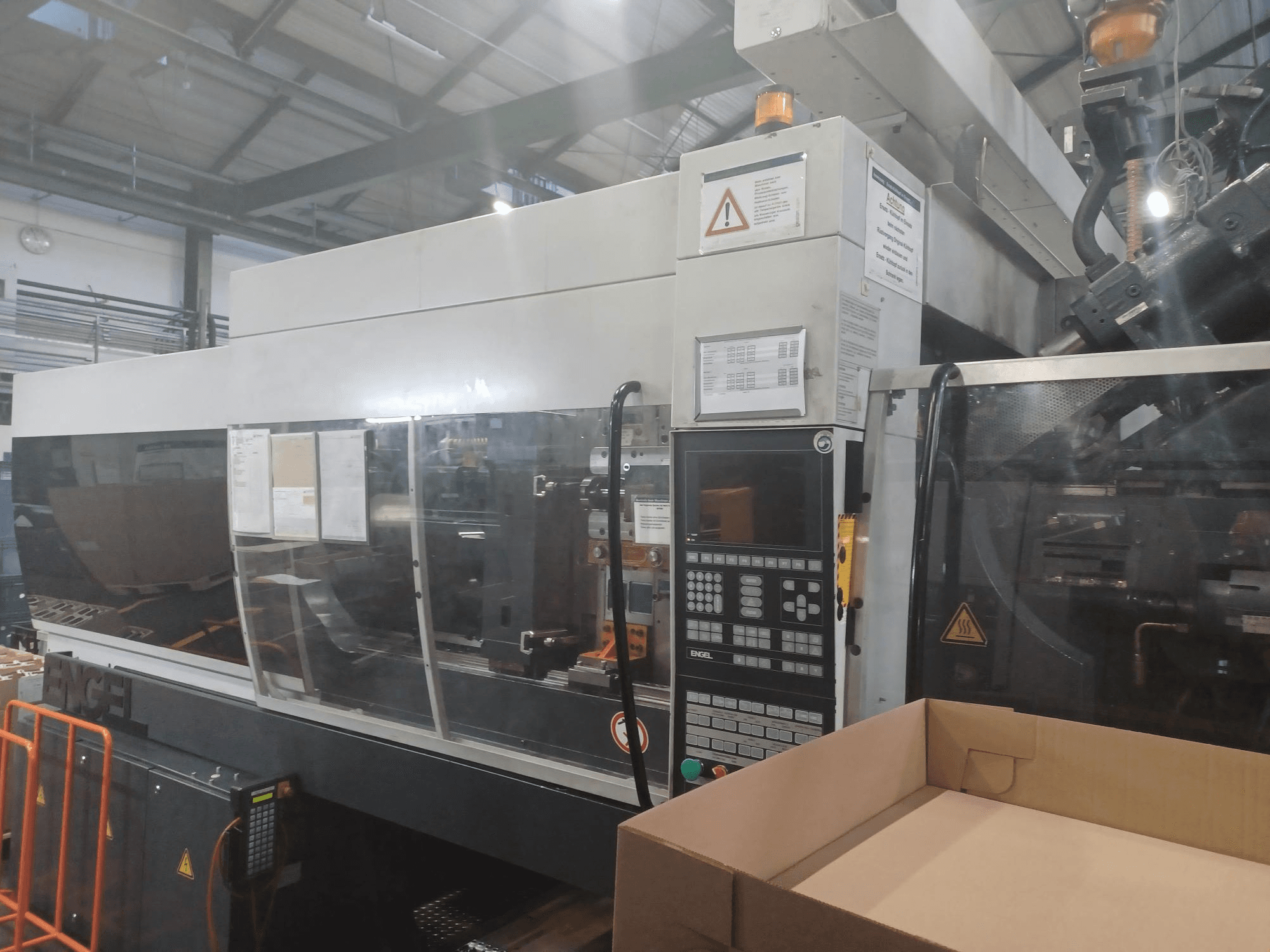

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Configurazione: 2K (macchina per stampaggio a iniezione bicomponente)

• Unità di serraggio:

  • Dimensioni del piano (H x V): 920 x 760 mm

  • Altezza di installazione dello stampo (min): 500 mm

  • Corsa di apertura: 750 mm

  • Luce diurna massima (distanza tra le piastre): 1150 mm

  • Peso massimo dello stampo: 3000 kg (1500 kg per lato)

  • Corsa dell'espulsore: 150 mm

  • Forza di espulsione: 80 kN

  • Tiri del nucleo: 3 (lato espulsore)

  • Diametro dell'anello di centraggio (lato espulsore): 200 mm

• Unità di iniezione 1 (primaria - 650H):

  • Diametro della vite: 40 mm

  • Pressione di iniezione: 1946 bar

  • Volume del colpo (spazzato): 251 ccm

  • Peso del colpo (PS): 216 g

  • Velocità della vite: 290 rpm

  • Rapporto L/D: 20

  • Raggio dell'ugello: 15 mm

• Unità di iniezione 2 (secondaria - 200W):

  • Diametro della vite: 25 mm

  • Pressione di iniezione: 2089 bar

  • Volume del colpo (spazzato): 69 ccm

  • Peso del colpo (PS): 60 g

  • Velocità della vite: 480 rpm

  • Rapporto L/D: 24

• Interfacce/Controllo: Interfaccia stampante; controllo di processo disponibile

Attrezzatura aggiuntiva

• Sistema robotico: Robot lineare ERC 23/1-E

  • Corsa asse X: 500 mm

  • Corsa asse Y: 1000 mm

  • Corsa asse Z: 1600 mm

• Controllo del canale caldo: 16 zone
