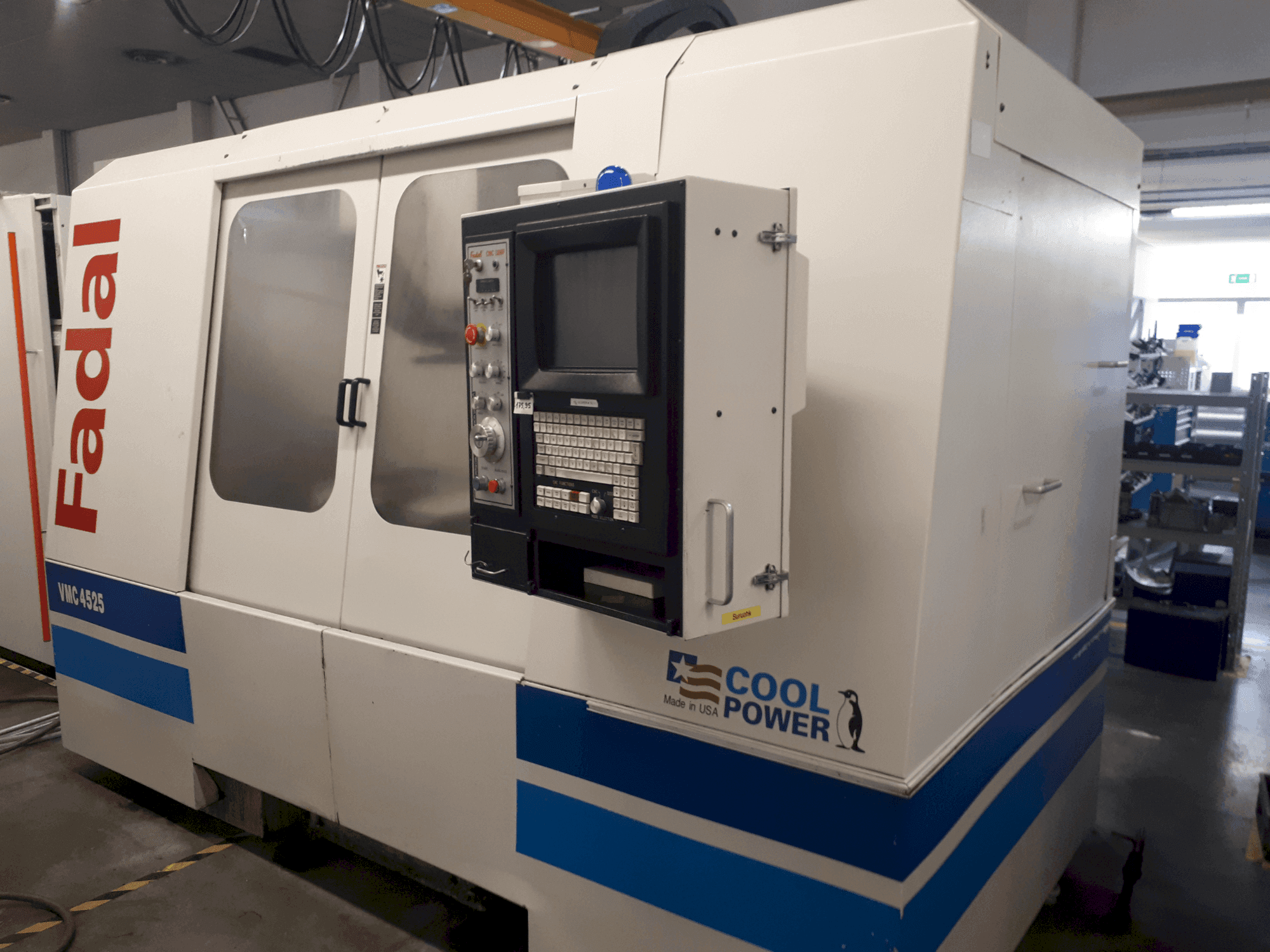

FADAL - VMC4525 EE-MIL-FAD-2000-00001

Dimensioni del tavolo: 1.359 × 635 mm

Altezza dal pavimento al tavolo: 787 mm

Scanalature a T: 5 × 18 mm, interasse 125 mm

Naso del mandrino rispetto al tavolo: 102-610 mm

Dal centro del mandrino alle vie della colonna: 708 mm

Orientamento del mandrino: Elettromeccanico

Motore mandrino: 16,8 kW (22,5 HP), azionamento vettoriale a 2 velocità

Motore opzionale a coppia elevata: 22,4 kW (30 CV), coppia di 270 ft-lbs

Coppia: 300 Nm (standard) / 375 Nm (opzionale)

Motori di azionamento degli assi (X/Y/Z): CA, spinta di picco di 16.903 N

Diametro vite a ricircolo di sfere (X/Y/Z): 40 mm

Velocità di avanzamento del taglio: 0,25-10.160 mm/min (15.240 mm/min max @150%)

Cambio utensile: Doppio braccio, casuale, bidirezionale

Capacità magazzino utensili: 24 utensili

Tempo di cambio utensile: 1,9 s

Precisione di posizionamento: ±0,004 mm

Ripetibilità: ±0,0015 mm

Bilance in vetro: Opzionale su X/Y/Z

Refrigerante: Raffreddamento del mandrino, della fantina e delle viti a ricircolo di sfere

Fabbisogno d'aria: 5,5 bar (120 psi, 15 scfm)

Requisiti elettrici: 230 VAC, 40/60 A (o 480 VAC, 20/25 A)
