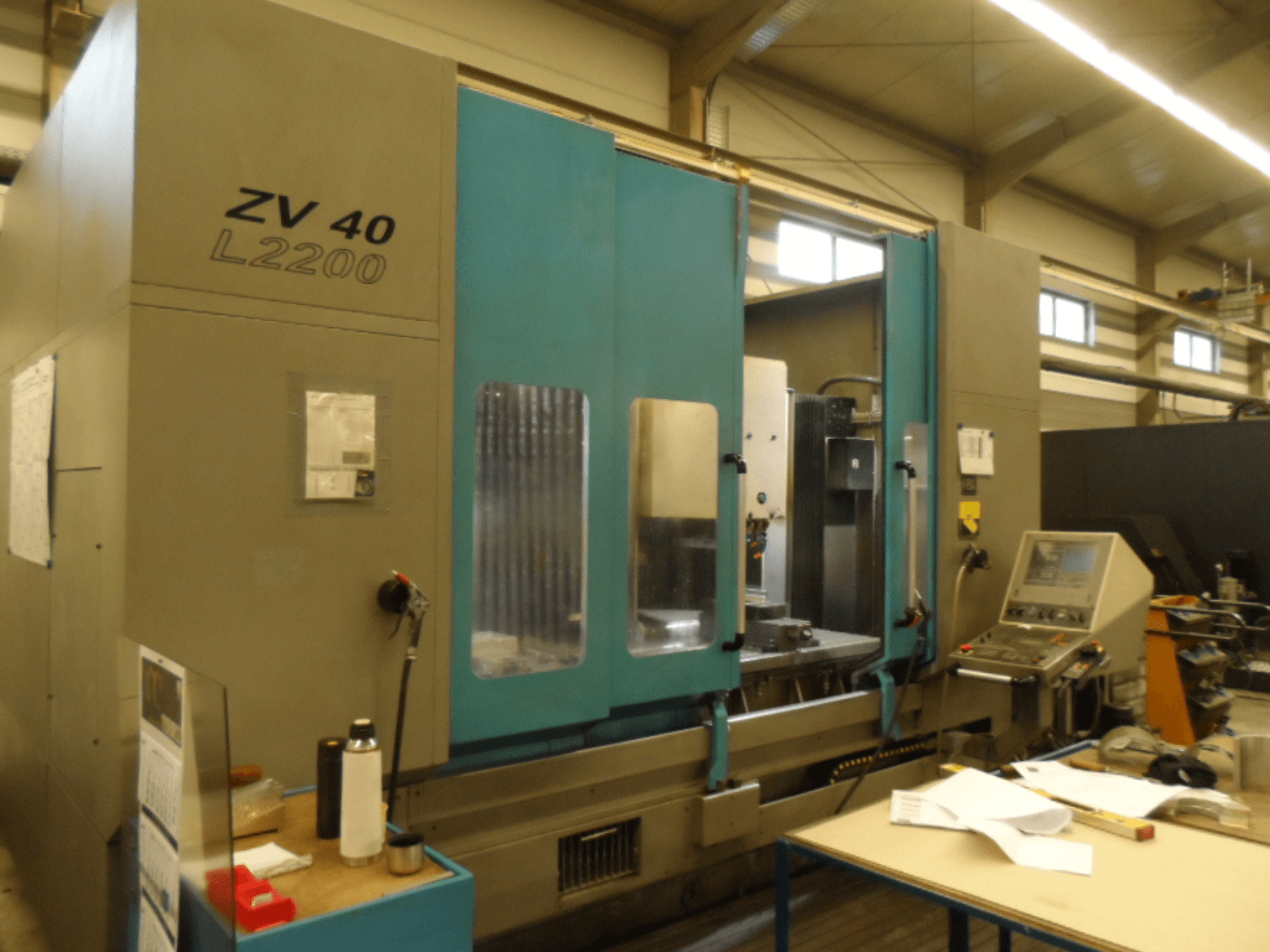

IBARMIA - ZV 40 L2200DE-MIL-IBA-2000-00001

- Corsa dell'asse X nella lavorazione a 2 stazioni (funzionamento a navetta): 720 mm

- Corsa dell'asse Z (verticale): 600 mm (opzionale: 800 mm)

- Numero di cave a T: 5

- Dimensioni delle scanalature a T: 18 mm

- Distanza tra le cave a T: 125 mm

- Distanza minima/massima tra naso del mandrino e tavola: 200 / 800 mm (opzionale: 1000 mm)

- Attacco utensile / supporto: SK40 - DIN 69871 (Opzioni: HSK A-63 DIN 69893 o HSK A-80 DIN 69893)

- Perno di trazione per portautensili SK: DIN 69672

- Forza di serraggio del bloccaggio dell'utensile (SK): 12000 N (Opzioni: HSK A-63: 18000 N / HSK A-80: 28000 N)

- Diametro interno del cuscinetto: 80 mm

- Velocità massima standard del mandrino: 6000 giri/min (opzioni: 4000 / 8000 / 10000 giri/min)

- Potenza del motore del mandrino principale al 100%: 28 kW (intermittente: 38,5 kW)

- Potenza costante per la configurazione standard a partire da: 1500 giri/min

- Coppia massima al 100%: 178 Nm (intermittente: 245 Nm)

- Forza di avanzamento in X, Y, Z al 100%: 13000 N (intermittente: 15600 N)

- Velocità di traslazione rapida in X, Y, Z: 30 m/min

- Velocità di avanzamento massima di lavoro in X, Y, Z: 10 m/min

- Tolleranza di posizionamento Tp X(1000mm)-Y-Z: 0,015 mm

- Max. dispersione di posizionamento Ps max.: 0,010 mm

- Sistema di misura in X-Y-Z: Bilance lineari in vetro

- Capacità di fresatura in acciaio (St 60): 650 cm³/min

- Capacità di foratura in acciaio (St 60): Ø 60 mm

- Capacità di maschiatura in acciaio (St 60): M-36

- Numero di tasche portautensili: 24 (opzioni: 40 - 52)

- Lunghezza massima dell'utensile: 300 mm

- Peso massimo dell'utensile: 10 kg

- Diametro massimo dell'utensile (magazzino pieno): 85 mm

- Diametro massimo dell'utensile (tasche adiacenti libere): 125 mm

- Gestione degli utensili: Casuale

- Tempo di cambio utensile: 3.5 s

- Tempo di cambio utensile da truciolo a truciolo: 7 s

- Spazio richiesto: circa 17 m²

- Capacità del serbatoio del refrigerante: 370 litri

- Lunghezza della macchina (dimensione A): 4200 mm

- Struttura in vernice strutturata (2 colori): Grigio RAL 7037 / blu 5012

- Collegamento elettrico: 55 kW

- Tensione di esercizio: 400 V / 50 Hz

- Collegamento aria compressa: 6 bar

- Potenza della pompa del refrigerante: 0,75 kW

- Dotazione standard: Protezione CE della macchina, convogliatore di trucioli, serbatoio del refrigerante, righe lineari in vetro sugli assi X/Y/Z, rivestimento interno verticale lungo l'asse X, illuminazione dell'area di lavoro, lubrificazione centralizzata automatica, bilanciamento idraulico del contrappeso per la testa del mandrino, pulizia pneumatica automatica del mandrino, pannello di controllo mobile, maschiatura rigida (maschiatura senza mandrino di compensazione).

- Opzioni disponibili in fabbrica: Alimentazione interna del refrigerante (IKZ), copertura completa della macchina, parete divisoria per il funzionamento della navetta, teste divisorie/tavole rotanti per 1 o 2 assi macchina aggiuntivi, tastatore dell'utensile di lavoro, sistemi di digitalizzazione, sistemi di monitoraggio dell'utensile, volantino elettronico portatile

- a seconda delle esigenze, è necessario sostituire o riparare i componenti dell'asse Y
