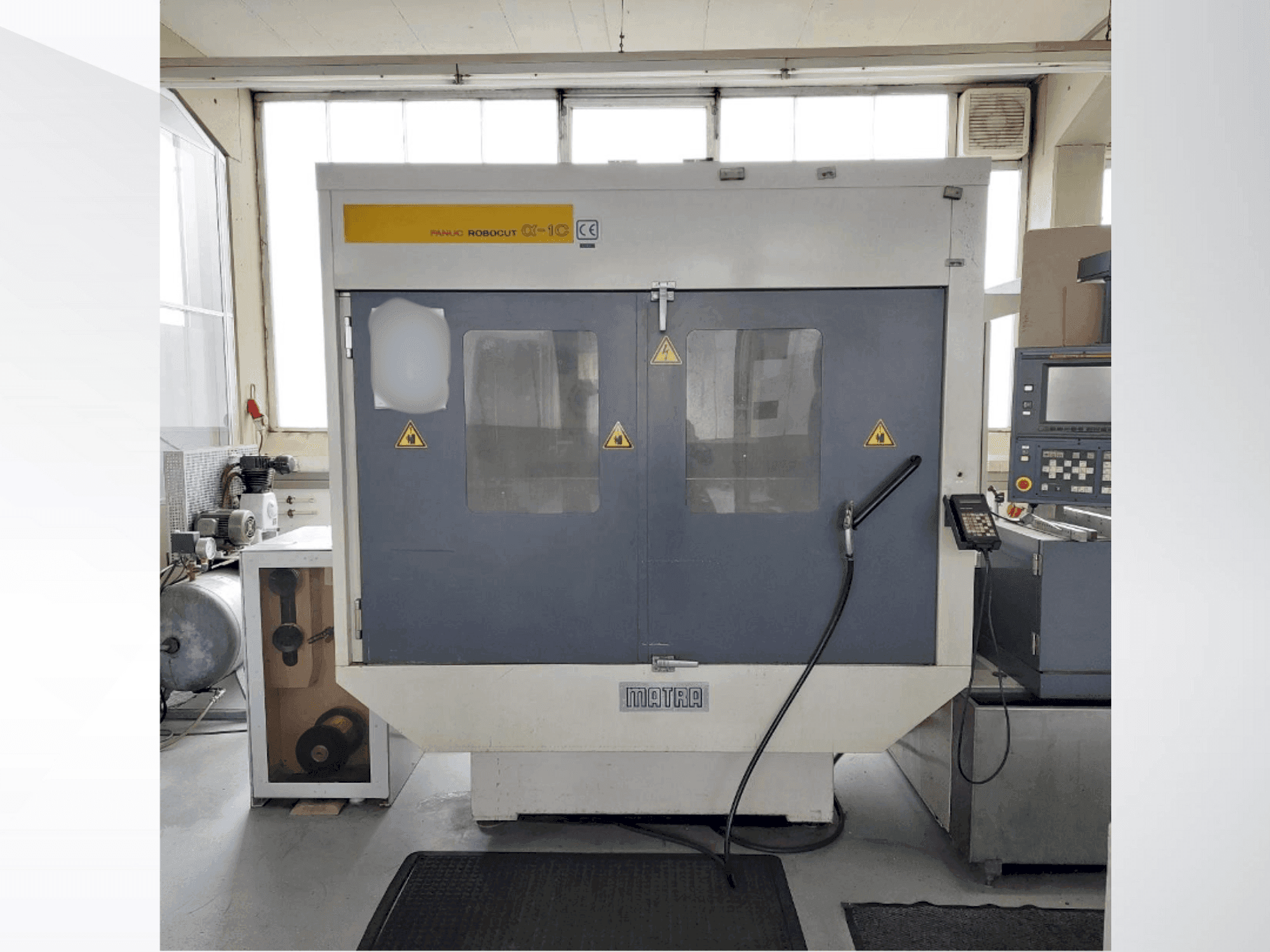

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Attrezzatura aggiuntiva

• Svolgitore di filo Bedra BAS 45/100E (a sinistra della macchina), in grado di gestire bobine di filo di peso fino a 45 kg

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Sistema di controllo avanzato con fanuc system 16-wb

• Versatili funzionalità di bordatura del filo con diametro e tensione del filo regolabili

Vantaggi tecnici della macchina

• Tipo di macchina: EDM a filo CNC (macchina a scarica elettrica a filo)

• Sistema di controllo: Sistema FANUC 16-WB (CNC a 32 bit)

• Numero di assi controllati: 5

• Corsa coordinata asse X: 520 mm

• Corsa coordinata asse Y: 370 mm

• Corsa coordinata asse U: ±60 mm

• Corsa coordinata asse V: ±60 mm

• Corsa dell'asse Z: 300 mm (275 mm possibili in bagno d'acqua)

• Angolo massimo di conicità: ±30° / 80 mm

• Angolo conico massimo opzionale: ±45° / 40 mm

• Asse X a traslazione rapida: 900 mm/min

• Asse Y a traslazione rapida: 900 mm/min

• Asse U a traslazione rapida: 450 mm/min

• Avanzamento rapido Asse V: 450 mm/min

• Avanzamento rapido Asse Z: 450 mm/min

• Traslazione rapida massima: 900 mm/min

• Dimensione minima del passo di azionamento: 0,0001 mm

• Incremento minimo di ingresso: 0,0001 mm

• Incremento minimo del comando: 0,0001 mm

• Dimensione massima programmabile: ±9999,9999 mm

• Modalità di programmazione: Incrementale / Assoluto

• Interpolazione: Lineare e circolare

• Capacità di memoria del programma: 280 m

• Display di controllo: schermo al plasma a colori da 9,5 pollici

• Interfaccia: RS-232C lettura/stampa

• Intervallo di scala: 0.001 - 99.999 ×

• Funzione di rotazione: ±0,001° - ±360°

• Compensazione del diametro del filo: ±99,9999 mm

• Velocità di taglio massima: 25 mm/min

• Materiale degli elementi guidafilo: Diamante

• Diametro del filo applicabile: 0,2 - 0,3 mm

• Velocità del filo regolabile: 0 - 15 m/min

• Gamma di tensione del filo: 200 - 2500 g

• Superficie massima di serraggio del pezzo: 750 × 590 mm

• Dimensione massima del pezzo: 790 × 730 × 275 mm

• Altezza massima del pezzo (bagno d'acqua): 300 mm (275 mm sommerso)

• Peso massimo del pezzo con mandrino coassiale: 650 kg

• Peso massimo del pezzo con bagno d'acqua: 450 kg

• Massa ammissibile del pezzo: 650 kg

• Peso della macchina: circa 2600 kg

• Massa della macchina (targa): 2.3 t

• Larghezza della macchina: 3270 mm

• Profondità della macchina: 2610 mm

• Altezza macchina: 2240 mm

• Area di installazione richiesta: 4000 × 2860 mm

• Alimentazione: 380 / 400 / 415 V ±10-15 %

• Fasi elettriche: 3 fasi

• Frequenza: 50 / 60 Hz

• Potenza richiesta: 11 kVA

• Valore di connessione con raffreddatore: 14 kVA

• Risoluzione minima del comando: 0,0001 mm

• Intervallo massimo programmabile: ±9999,9999 mm

• Dispositivo di svolgimento del filo Bedra: BAS 45/100E

• Peso massimo della bobina di filo (con dispositivo di svolgimento): 45 kg

• Ore di funzionamento: 52881.1 h

Informazioni extra

Macchina ancora sotto tensione
