FEHLMANN Picomax 55 CNC
FEHLMANN - Picomax 55 CNC
1998
13.000 €
- GINDUMAC
- Products
- Macchine utensili
- Fresatrice CNC Fehlmann Picomax 55

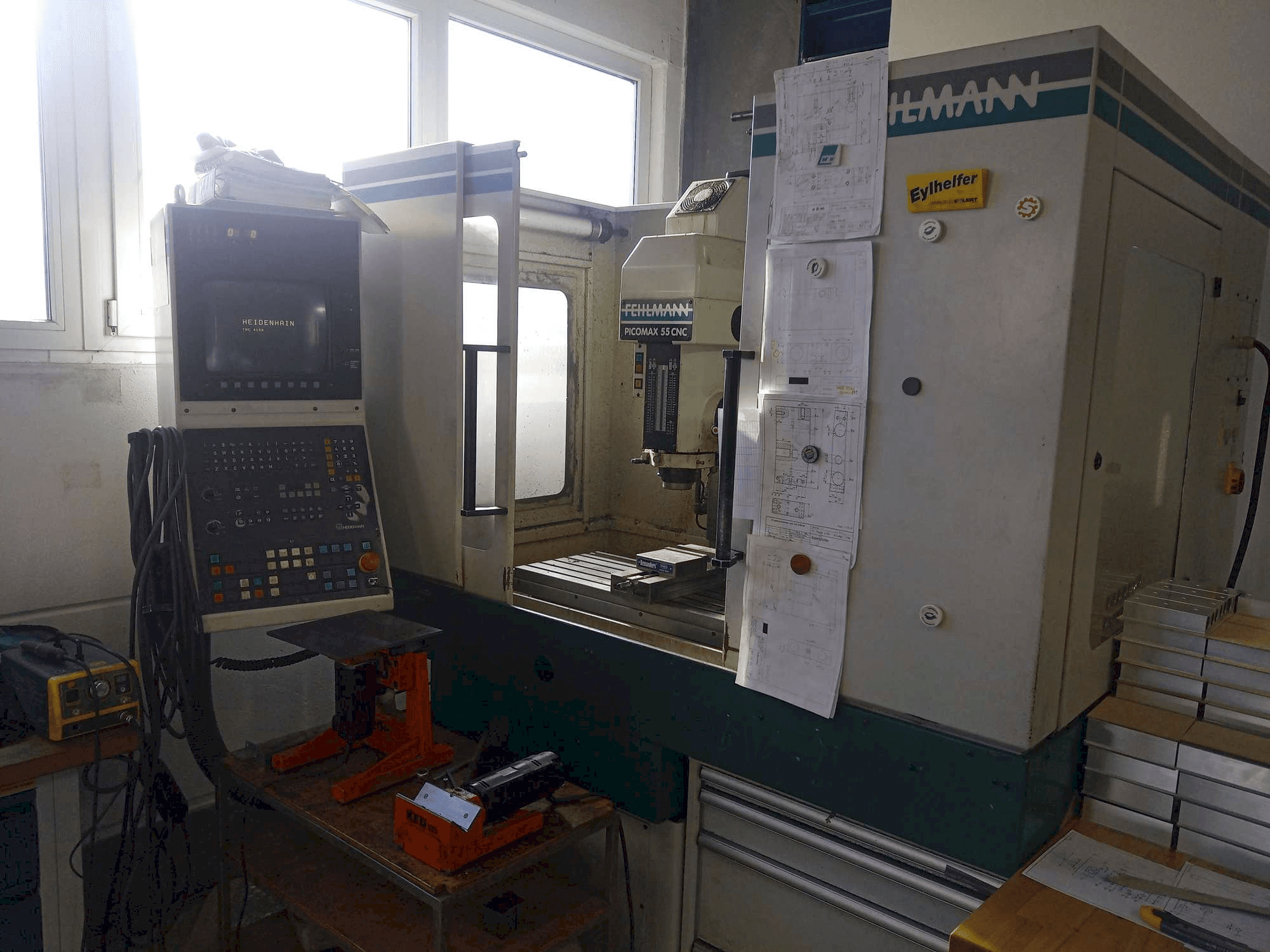

Questa fresatrice CNC Fehlmann Picomax 55 è stata prodotta nel 1998 in Svizzera. È dotata di un'unità di controllo HEIDENHAIN 415B e ha 3 assi. La macchina ha una velocità del mandrino di 10000 giri/min.
Panoramica
- marca: FEHLMANN
- anno: 1998
- MODELLO: Picomax 55 CNC
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Fresatrici
- disponibilità: Immediata
- marca unità di controllo: HEIDENHAIN
- ID GINDUMAC: DE-MIL-FEH-1998-00001
Informazioni tecniche
Sistema di controllo
- Marca: HEIDENHAIN
- Modello: 415 B
Trasmissione principale
- Intervallo di velocità del mandrino: 50-10000 1/MIN
- Potenza motore mandrino: 7 kW
- Numero di assi: 3
Movimento
- Movimento ASSE-X: 500 mm
- Movimento ASSE-Y: 250 mm
- Movimento ASSE-Z: 160 mm
Piano di lavoro
- Lunghezza esterna: 885 mm
- Larghezza esterna: 320 mm
- Dimensioni sedi utensili: 5
- Distanza minima tra mandrino verticale e piano: 120 mm
- Distanza massima tra mandrino verticale e piano: 620 mm
- Carico piano di lavoro: 50 kg
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Lavorare l'alce
- - Asse x e y: 1-11000 mm/min
- - Asse z 1-6000 mm/min
- - Asse w 1-3600 mm/min
- - Asse x e y 6500 n
- - Asse z 8000 n
- - Risoluzione del sistema di misurazione della distanza
- - Sistema di misura diretto tramite scala lineare - asse x / y / w
- - Sistema di misura indiretto tramite encoder rotativo - asse z
- - Risoluzione negli assi x, y, z e w - 0. 001 mm
- Vantaggi qualitativi della macchina:
- - Precisione (secondo vdi / dgq 3441)
- - Tolleranza di posizione p asse(i)
- - X/y 0. 005 mm
- - Z/w 0. 010 mm
- - Sistema di cambio rapido degli utensili - sf 32
- - Ripetibilità 0. 002 mm
- - Cambio utensile idraulico - tramite pulsanti
- - Tempo di cambio (manuale) sec. 3 ca.
- - Coppia massima coppia 70 nm
- - Si tratta di una fresatrice a 3 assi con x-y-z - che viene controllata con un cannotto aggiuntivo w
Vantaggi della macchina
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
