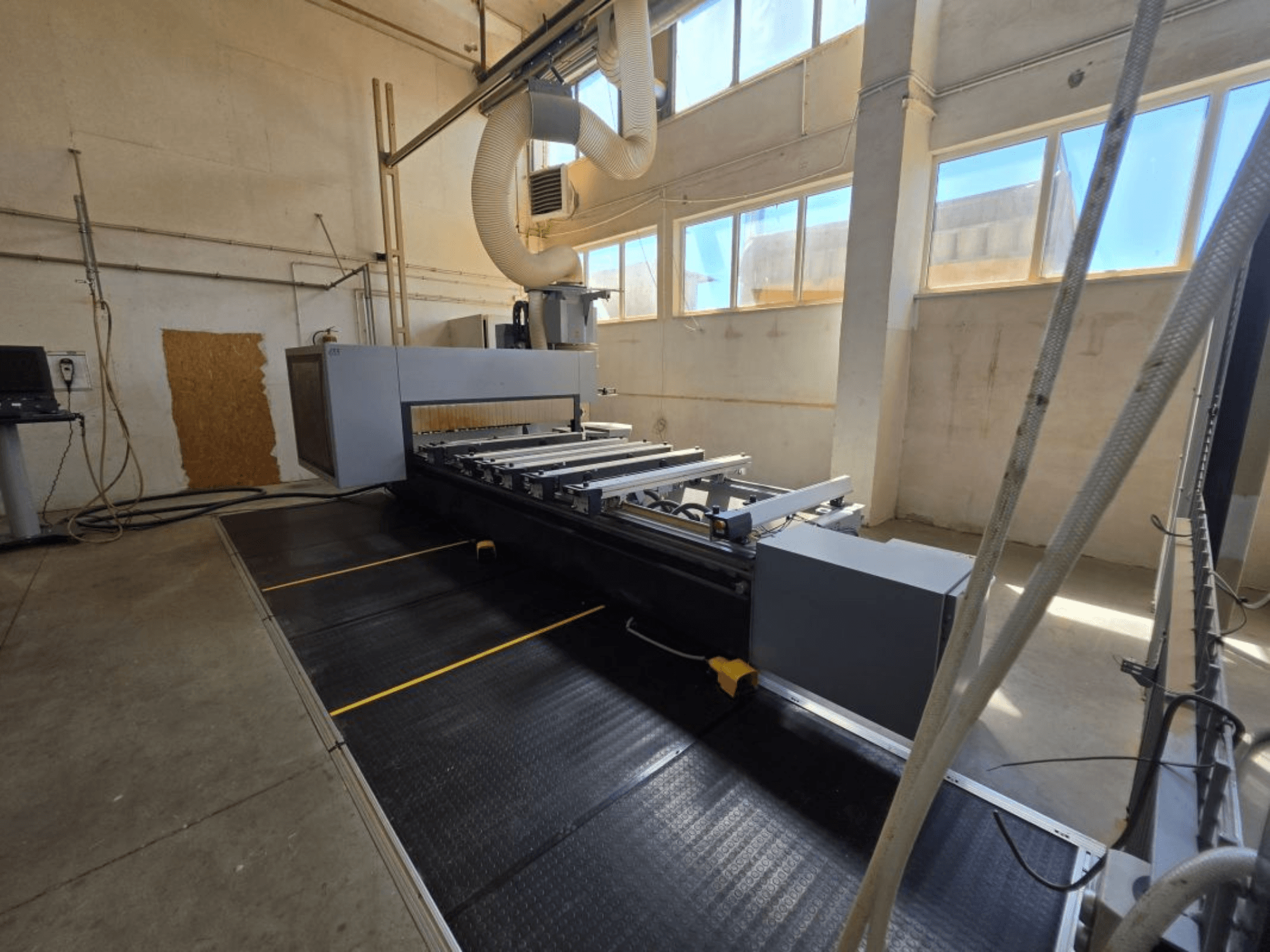

FORMAT4 - PROFIT H350 16.30PL-CNC-FOR-2017-00002

• Ore di lavoro: 9,370 h

• Costruzione: Telaio in acciaio saldato per impieghi gravosi; portale mobile a doppia trazione

• Alimentazione/Elettrico: 3x400 V, 50-60 Hz

• Software CNC: WoodFlash suite (pannello di controllo, database utensili, editor di programmi, simulatore 2D, anteprima 3D, importazione DXF, funzioni CAD, programmazione parametrica/assoluta/incrementale, fresatura di tasche, incisione, ottimizzazione della sequenza, piani virtuali, sottoprogrammi)

• Controlli e interfaccia operatore:

  • Pannello CNC per il controllo completo della macchina

  • Terminale operatore mobile con monitor LED da 24", tastiera/mouse, USB

  • Controllo manuale dell'avanzamento (esclusione dell'avanzamento, E-stop, avanzamento manuale)

• Area di lavoro e corse:

  • Area di lavoro: X 3000 mm, Y 1550 mm

  • Altezza di ingombro Z: 150 mm

• Mandrino principale (5 assi):

  • Elettromandrino a 5 assi con giunto cardanico, raffreddato a liquido, cuscinetti in ceramica, rotazione R/L

  • Potenza 12 kW (S6), 1.000-24.000 giri/min.

  • Portautensili HSK F63

  • Peso massimo dell'utensile 6 kg; Ø massimo della lama 350 mm

  • Supporto aggregato integrato; cappa di aspirazione a comando elettrico

• Sistema di assi e movimento:

  • Gantry a doppia guida

  • X: pignone e cremagliera elicoidale, guide lineari temprate

  • Y: vite a sfere, guide lineari temprate

  • Z: vite a sfere, guide lineari temprate

  • Lubrificazione centrale automatica

• Magazzini utensili:

  • Lineare: 12 posizioni, pick-up aggregato; Ø utensile max 250 mm, lunghezza 240 mm

  • Rotativo (su portale): 18 posizioni; Ø max utensile 250 mm, lunghezza 280 mm

  • Stazione di prelievo della lama: Ø massimo della lama 350 mm

• Foratura e scanalatura:

  • Testa di foratura DH18 6H 2S:

    • 12 mandrini verticali (7X / 5Y), 6 mandrini orizzontali (4X / 2Y)

    • Corsa/lunghezza della punta max 70 mm; portautensili Ø 10 mm; azionamento individuale

  • Lame per scanalatura: 2 lame (1X / 1Y), Ø max 120 mm, spessore corpo max 5 mm, fino a 6.000 giri/min.

• Vuoto e serraggio:

  • Tavolo a consolle con 6 consolle; arresti anteriori/posteriori programmabili

  • Sistema di vuoto a doppio circuito senza fili; altezza tazza 100 mm

  • Bloccaggio pneumatico della console; 4 arresti laterali mobili; bracci di supporto aggiuntivi

  • Capacità della pompa del vuoto: 90 m³/h @50 Hz, 108 m³/h @60 Hz

  • Dotazione aggiuntiva per il vuoto: connessioni per dime a destra e a sinistra; aria compressa controllata per le pinze del telaio; controllo indipendente di vuoto/aria per console

• Sicurezza:

  • Sistema di sicurezza CE, barriera fotoelettrica, sistema di arresto di emergenza

  • Recinzione di sicurezza sul lato sinistro, monitoraggio della sicurezza della porta

  • Sensori di vuoto e aria compressa

  • Sistema aggiuntivo di tappeti di sicurezza

Attrezzatura aggiuntiva

• Sistema di bloccaggio meccanico supplementare dell'asse A e dell'asse C

• Pacchetto di assistenza remota via Internet

• Software di generazione del corpo del mobile (pacchetto di progettazione 3D del mobile)

• Kit di attrezzi per l'assistenza

• Documentazione: Manuali di lucidatura; manuale di installazione WoodFlash

• Bracci di supporto aggiuntivi per le console

• Accessori inclusi:

  • 11 ventose FA 140 × 115 × 100 mm

  • 4 ventose FA 125 × 75 × 100 mm

Nota: i dati tecnici sono forniti a titolo indicativo e non vincolante.
