BIESSE - Rover A Edge 1643PL-CNC-BIE-2017-00001

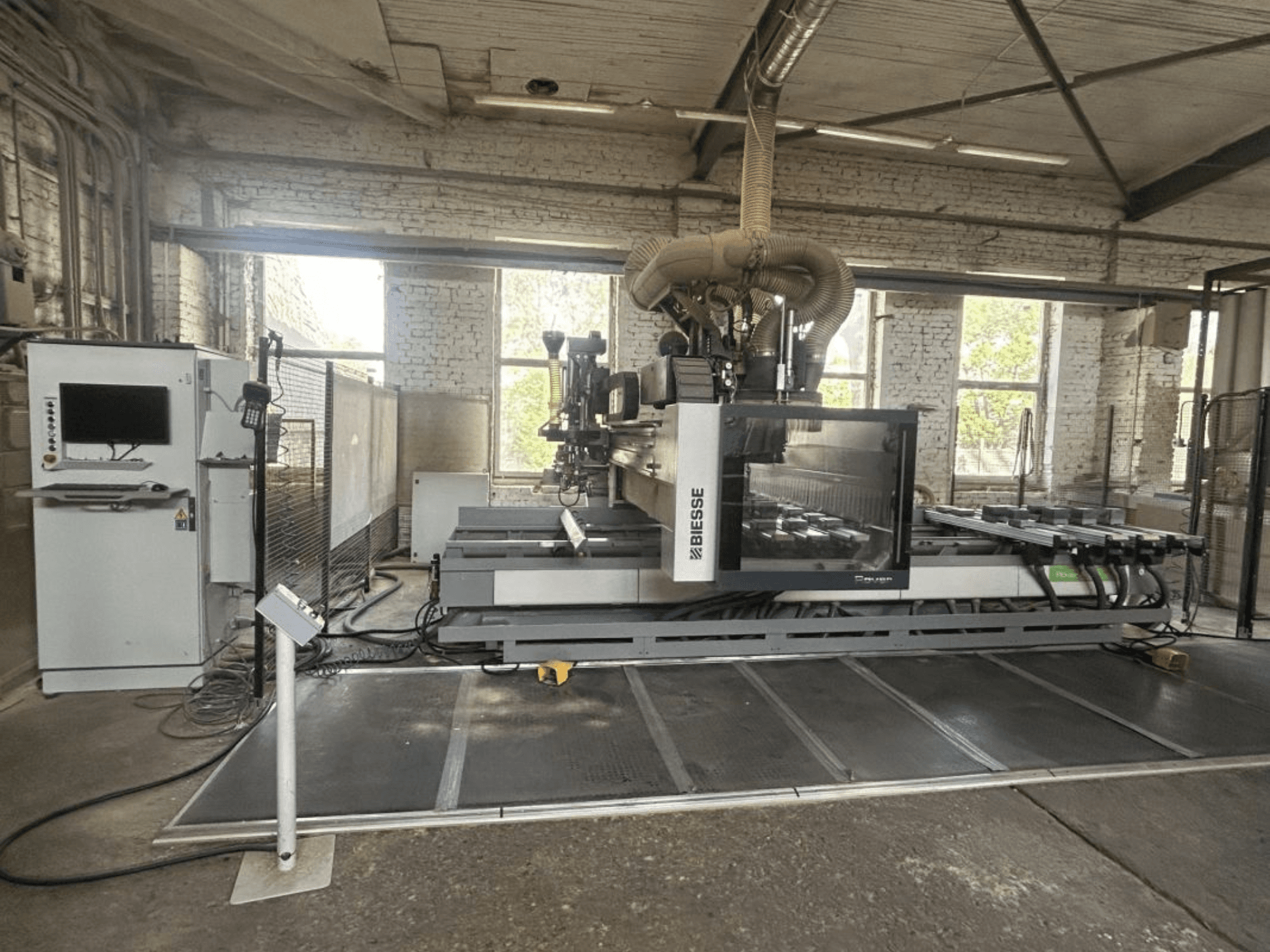

BIESSE ROVER A 1643 EDGE - Specifiche tecniche Tipo di macchina: centro di lavorazione CNC con funzione di bordatura

Modello: ROVER A 1643 EDGE

Progettata per la lavorazione e la bordatura di pannelli sagomati/profilati; la configurazione illustrata nella documentazione indica una configurazione a 5 assi. Area di lavoro: area di lavoro sull’asse X: 4.320 mm Corsa del pendolo sull’asse X: 1.620 mm Area di lavoro sull’asse Y: circa 1.580-1.660 mm Corsa sull’asse Z: 180 mm Area di lavoro sull’asse X per la bordatura: 3.300 mm Area di lavoro sull’asse Y per la bordatura: 1.540 mm Larghezza massima di carico sull’asse Y: 1.900 mm, estendibile fino a 2.100 mm

Unità a 5 assi Testa di lavorazione a 5 assi

Asse C: rotazione continua di 360°

Asse B: rotazione continua a 360°

Velocità dell’asse B: 18 giri/min

Velocità dell’asse C: 18 giri/min

Velocità massima del mandrino: 24.000 giri/min

Potenza:

11 kW nel ciclo S1

13 kW in ciclo S6

Angolo massimo di sottosquadro: -10°

Controllo anticollisione per l’unità a 5 assi

Predisposizione per l'uso in aggregato sull'unità a 5 assi

Tavola di lavoro e tavola di lavoro ATS con sistema di serraggio

8 travi di supporto

32 carrelli mobili

32 ventose pneumatiche

Ventose regolabili con incrementi di 15°

Sistema pneumatico suddiviso in 2 zone di lavoro sull’asse X Portata della pompa a vuoto: 250 m³/h

6 travi di sollevamento per facilitare le operazioni di carico e scarico

28 sensori per il rilevamento dei fermi abbassati

Arresti e posizionamento

8 arresti posteriori

8 arresti centrali

4 arresti laterali, 2 a sinistra + 2 a destra

2 fermi laterali aggiuntivi

4 fermi centrali rimovibili, 2 a sinistra + 2 a destra

2 fermi centrali aggiuntivi

Posizionamento e abbassamento pneumatico dei fermi

Unità di foratura con testa di foratura BH 24L

13 mandrini verticali indipendenti

5 mandrini orizzontali indipendenti

Sega per scanalature Ø 120 mm

Profondità massima di scanalatura: 25 mm

Velocità mandrino programmabile fino a 6.000 giri/min

Cambio utensili: magazzino rotante a 16 posizioni Montato sul carrello dell’asse X

Per utensili e aggregati Peso massimo utensile/aggregato: 7,5 kg Carico massimo totale del magazzino: 55 kg

Unità di bordatura Unità di bordatura GU60A

Per pannelli con spessore fino a 60 mm

Velocità di bordatura fino a 20 m/min

Sistema a doppio rullo di pressione

Serbatoio con sistema di incollaggio a caldo

Lampada di riscaldamento dei bordi, 600 W

Sistema di alimentazione dei bordi a controllo numerico (NC)

Taglio automatico dei bordi

Sensore per forme geometriche chiuse

Accessori per la bordatura: magazzino bordi a 2 rulli montato sul carrello X

Diametro massimo del rotolo: 800 mm

Altezza massima del bordo: 65 mm

Utensile per arrotondamento angoli Ø 85 mm,

aggregato di taglio HSK F63

HSK F63 per tagli e scanalature, Ø lama massimo 215 mm Velocità massima della sega: 8.400 giri/min Profondità massima di taglio con lama da Ø215 mm: 68 mm

Unità di rifilatura dei bordi

Unità combinate per la raschiatura della colla e dei bordi

Set di utensili per diversi spessori dei bordi

Software bSolid modulo base Ambiente CAD 2D Importazione di file DXF, CIX e BPP Simulazione 3D della macchina Gestione utensili Gestione della lavorazione a 5 assi tramite posizionamento

Creazione di programmi tramite procedura guidata

Sicurezza conforme alle norme CE

Tappeti di sicurezza Barriere di sicurezza

Sensori di sicurezza

Sistema di sicurezza modificato che consente un carico in Y fino a 2.100 mm Riepilogo

Si tratta di un centro di lavorazione CNC BIESSE ROVER A 1643 EDGE ben equipaggiato, con testa di lavorazione a 5 assi e pacchetto per la bordatura. La documentazione illustra la rotazione continua degli assi B e C, la programmazione a 5 assi, il controllo anticollisione a 5 assi e una flangia di aggancio dedicata per l’unità a 5 assi; pertanto, sulla base di tali documenti, la macchina deve essere considerata come una macchina a 5 assi.

Nota:

I dati tecnici e le descrizioni sono copie della conferma d’ordine originale. Queste informazioni sono fornite a solo scopo informativo e non sono vincolanti.
