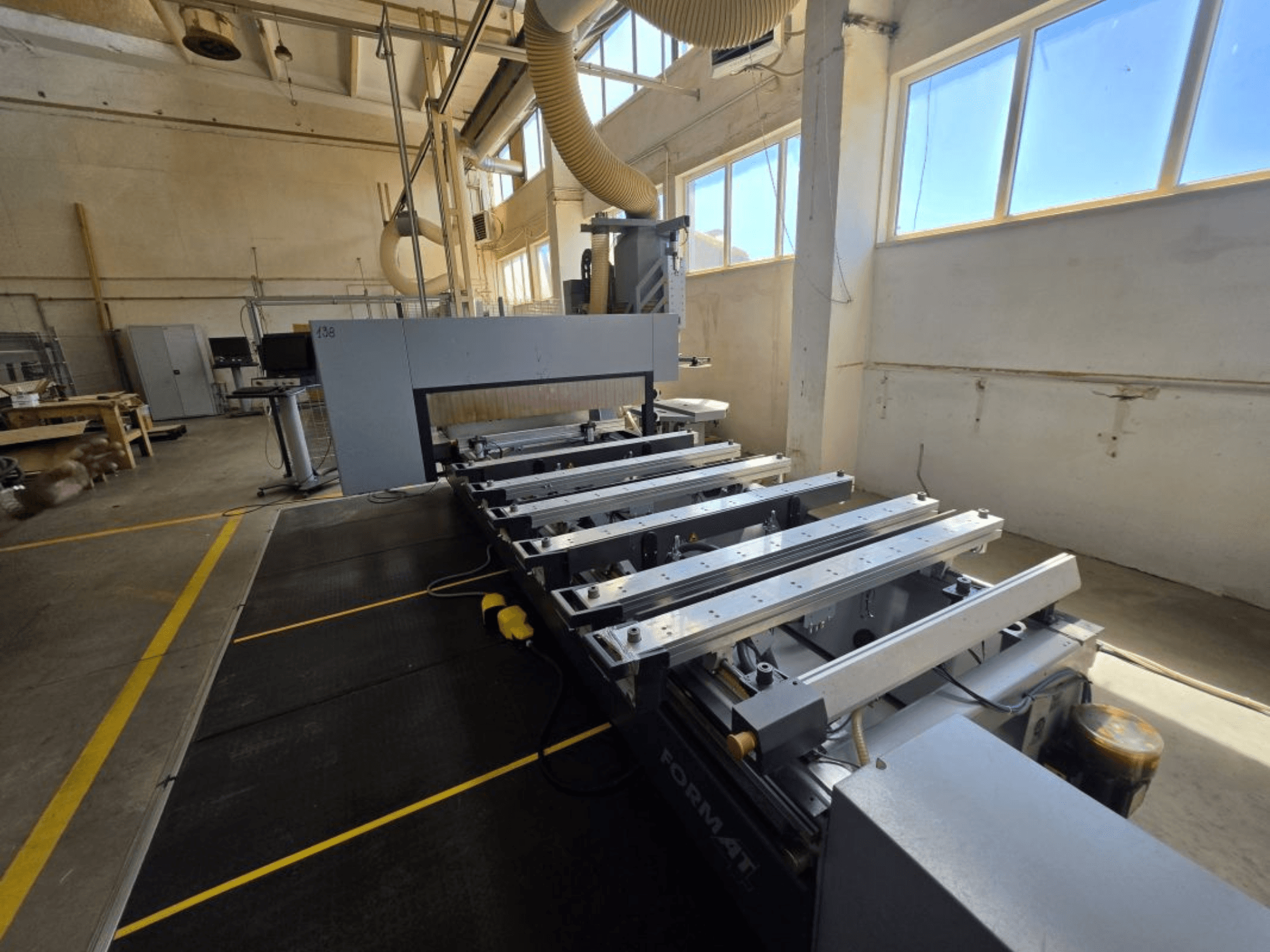

FORMAT4 - Profit H350 1630PL-CNC-FOR-2018-00001

• Ore di lavoro: 6,442 h

• Condizioni: Non ricostruito - senza garanzia

Generale

• Costruzione: Telaio in acciaio saldato per impieghi gravosi, rinforzato

• Portale: Cavalletto mobile a doppia trazione

• Lavorazione simultanea a 5 assi

• Software di controllo: WoodFlash CNC

• Pacchetto di assistenza remota tramite connessione Internet

Area di lavoro e assi

• Area di lavoro: X 3000 mm / Y 1550 mm / Z 250 mm

• Azionamenti: X pignone e cremagliera elicoidale; Y/Z viti a ricircolo di sfere di precisione

• Guide: Lineari su tutti gli assi

• Lubrificazione: Sistema centrale automatico

Mandrino principale (elettromandrino a 5 assi)

• Tipo: Mandrino a 5 assi con giunto cardanico, rotazione a destra

• Potenza: 12 kW (S6), piena potenza intorno a 12.000 giri/min.

• Velocità: 1.000-24.000 giri/min

• Interfaccia utensile: HSK F63

• Raffreddamento: Raffreddamento a liquido; cuscinetti in ceramica con raffreddamento ad aria

• Portagruppi integrato; cappa di aspirazione a controllo elettrico

• Peso massimo dell'utensile: 6 kg

• Diametro massimo della lama: 350 mm

Magazzini utensili

• Magazzino lineare: 12 posizioni, lato sinistro del telaio; prelievo aggregato separato; Ø max utensile 250 mm; lunghezza max utensile 240 mm

• Magazzino a disco rotante: 18 posizioni su portale mobile; supporta punte e aggregati; Ø max utensile 250 mm; lunghezza max utensile 280 mm

Unità di foratura (DH18 6H 1S)

• Mandrini verticali: 12 in totale (7 in X, 5 in Y)

• Mandrini orizzontali: 6 in totale (4 in X, 2 in Y)

• Corsa/profondità di foratura: fino a 70 mm; dimensione del portautensili 10 mm; mandrini a controllo individuale

• Sega per scanalatura integrata: Ø 120 mm; spessore massimo del corpo 5 mm; fino a 7.500 giri/min.

Vuoto e serraggio

• Tavolo di lavoro: 6 console con arresti anteriori/posteriori; vuoto a doppio circuito senza fili; altezza della coppa del vuoto 100 mm

• Bloccaggio pneumatico della console; arresti pneumatici programmabili; 4 arresti laterali mobili

• Bracci di supporto rinforzati (40 kg ciascuno)

• Capacità della pompa del vuoto: 90 m³/h @50 Hz; 108 m³/h @60 Hz

• Attacco per il vuoto aggiuntivo per la lavorazione delle sagome

• Aria compressa controllata per i morsetti del telaio

• Commutazione vuoto/aria indipendente per ogni console

Software e controllo CNC

• Pacchetto WoodFlash: Controllo CNC, database utensili (Tecno Manager), editor di programmi, anteprima 3D, importazione DXF, funzioni CAD (rotazione/specchio/scala/copia), incisione, fresatura di tasche, programmazione parametrica e assoluta/incrementale, ottimizzazione della lavorazione

• Pannello di controllo CNC: Funzionamento completo della macchina, creazione/modifica di programmi, gestione utensili/pezzi, comandi manuali, monitoraggio di vuoto/aria/sicurezza

• Terminale operatore mobile: 24" Monitor LED, tastiera, mouse, USB

• Terminale di controllo della velocità di avanzamento: Potenziometro di esclusione dell'avanzamento manuale; avanzamento variabile durante la lavorazione

Sicurezza

• Sistema di sicurezza CE; tappeti di sicurezza (al posto della barriera fotoelettrica)

• Sistema di arresto di emergenza

• Recinzione di sicurezza sul lato sinistro; monitoraggio della sicurezza della porta

• Sensori di monitoraggio del vuoto e dell'aria compressa

Dotazione aggiuntiva

• Interruttore di abilitazione esterno

• Sistema protetto di catene portacavi

• Sistema di bloccaggio supplementare degli assi A e C

• Kit di assistenza per utensili

• Pacchetto di installazione del software polacco

• Manuale operativo polacco

• Stazione di cambio lama su portale
