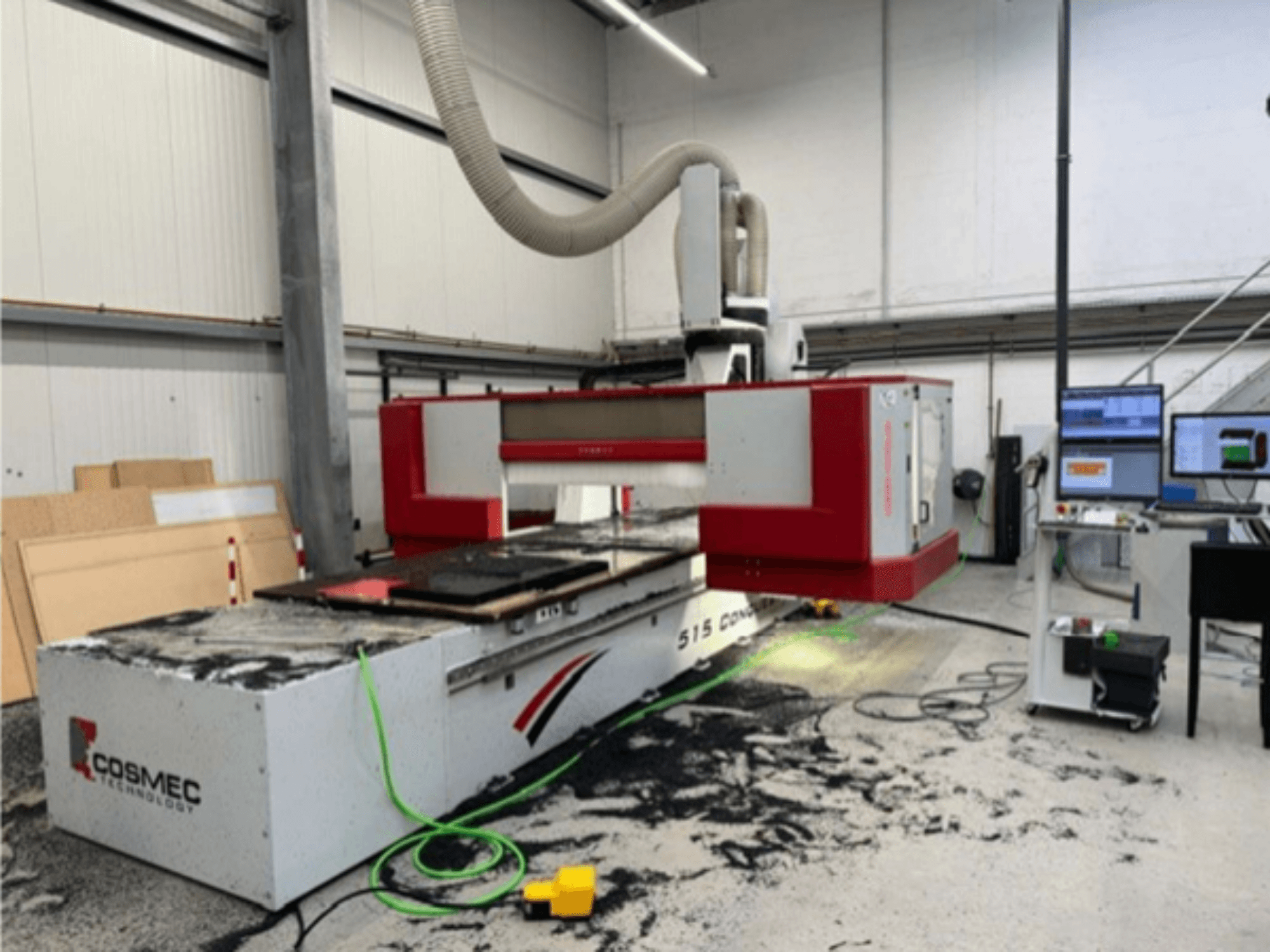

COSMEC - Conquest 515DE-CNC-COS-2021-00001

• Applicazioni: Lavorazione di legno massiccio, materiali a base di legno e varie plastiche

• Configurazione: Tavola di lavoro fissa, portale mobile bilaterale guidato, mandrino di fresatura a 5 assi a interpolazione continua

• Base/Gantry: Struttura in acciaio saldato a nervature per un'elevata rigidità

• Sistema di guida e azionamenti:

  • Assi X/Y: Pignone e cremagliera con servoazionamenti

  • Doppia motorizzazione del portale su X: due servomotori sincronizzati

  • Asse Z: Vite a ricircolo di sfere con servoazionamento

  • Guide lineari protette dalla polvere

• Sicurezza: Tappeti di sicurezza in tre parti per il carico in zona inattiva; copertura parziale di viaggio con finestra di protezione in Lexan

• Lubrificazione centrale: Automatica

• Sistema di aspirazione: Per la lavorazione a pendolo con potenza di aspirazione costante in entrambe le zone di lavoro

• Funzionamento: Telecomando a cavo per le funzioni di base; pannello di controllo mobile

• Impianto elettrico: Armadio di comando protetto dalla polvere (CE) con grado di protezione IP55 e unità di condizionamento dell'aria.

• Controllo CNC: Controllo numerico aperto OSAI

• Testa a forcella a 5 assi Z 700:

  • Servoazionamenti brushless sugli assi B e C

  • Velocità massima di rotazione: 750°/2 sec

  • Rotazione asse C: +/- 360°

  • Rotazione asse B (girevole): +/- 110°

• Dati tecnici:

  • Velocità vettoriale: 80 m/min

  • Altezza massima del pezzo: 500 mm

  • Area di lavoro: 4210 x 1605 mm (area di lavoro allargata)

• Utilità/requisiti:

  • Alimentazione aria compressa: 7 bar

  • Capacità di estrazione: min. 2200 m3/h; velocità di estrazione min. 28 m/s

  • Attacco di aspirazione: Ø 160 mm

• Tavolo di lavoro (progettato da Comec):

  • Tavolo a griglia in resina fenolica, griglia 50 x 50 mm

  • Compatibile con il sistema di aspirazione e le dime Cosmec

  • Diviso in due aree di lavoro

  • Fori filettati per il fissaggio meccanico; 3 arresti a scomparsa

• Mandrino principale:

  • 5 assi, raffreddato a liquido, HSK 63 F

  • cuscinetti in ceramica; rotazione CW/CCW

• Cappa di estrazione: Controllo NC, regolabile in altezza

• Cambio utensili: 2 cambi utensili integrati a 12 stazioni per HSK 63 F

  • Ø massimo dell'utensile 150 mm (se la stazione adiacente è libera)

  • Ø massimo utensile 120 mm (se la stazione adiacente è occupata)

  • Peso massimo utensile + supporto: 40 kg

• Misurazione utensile: Stazione di misurazione automatica della lunghezza dell'utensile

Dotazione aggiuntiva

• Pompa per vuoto: 250/300 m³/h (50/60 Hz), 5,5 kW

• Software: Ultima versione del software di lavorazione simultanea a 5 assi (tramite contratto di manutenzione)
