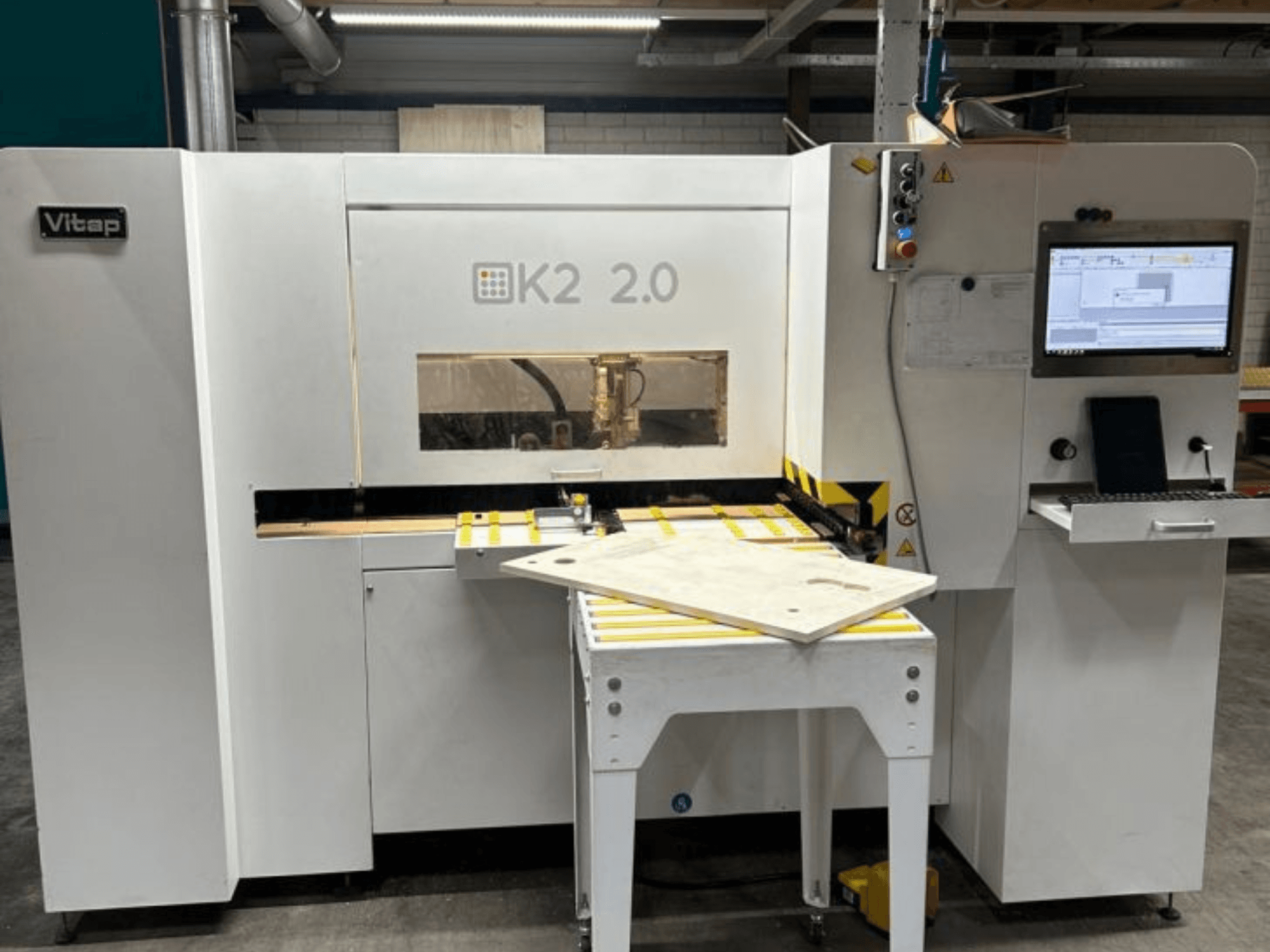

VITAP - Point K2 TOP 2.0NL-CNC-VIT-2018-00001

Fresatrice e foratrice CNC usata

Marca: Vitap

Modello: Point K2 TOP 2.0

Anno di produzione: 2018

Lavorazione in continuo, lavorazione del pezzo dal basso e ritorno automatico del pezzo all'operatore

3 assi controllati:

Asse X - trasporto ininterrotto del pezzo tramite DDT (Dual Dynamic Transport System) con motore brushless

Asse Y - traslazione della testa di foratura

Asse Z - foratura

- Doppio riferimento “0”: laser di nuova generazione per il rilevamento dell’inizio e della fine del pezzo.

Il programma è in grado di regolare la foratura dal basso per ottenere una perfetta a filo su pezzi verticali e orizzontali.

Il laser è composto da un trasmettitore e un ricevitore per evitare errori con materiali dai bordi scuri.

- Fermi laterali con rulli composti da una parte fissa e una mobile, lettura digitale meccanica con allineamento automatico al fermo 0 per asportare fino a 3 mm sulla linea 0

- Dispositivo di serraggio laterale costante per un posizionamento preciso sulla linea 0.

- Uscita posteriore del pezzo

- Cambiautensili automatico a 4 posizioni

- Nessuna limitazione della lunghezza del pezzo

- Monitor LCD TFT da 19" 5/4

- PC industriale

- Interfaccia operatore WSC con Lister, utensili parametrici e configurazione parametrica

- Programmazione grafica CAD TPA EDI32, versione base

- Porta USB

- Salvataggio di tutti i file

- Programmazione di macro

- Importazione di file DXF

Specifiche tecniche

Numero di mandrini verticali indipendenti: 12

Numero di mandrini orizzontali indipendenti sull'asse X: (2+2)

Numero di mandrini di foratura orizzontali sull'asse Y: (2+2)

1 sega (Ø 100 mm)

mandrino elettrico da 5 kW con cono ISO 30 (12.000-24.000 giri/min)

Peso massimo del pezzo: 80 kg

Dimensioni massime del pezzo: X illimitata, Y 1.200 mm, Z 50 mm

Dimensioni min. del pezzo: X 270, Y 185 (70°), Z 4 mm

Velocità di avanzamento: 25 m/min

Velocità del mandrino: 3.500 giri/min

Diametro massimo dell'utensile in senso orizzontale: 12 mm

Profondità massima di foratura orizzontale sugli assi X e Y: 30 mm

Profondità massima di foratura verticale: 45 mm

Diametro massimo dell'utensile in verticale: 35 mm

Consumo d'aria: 2000 m³/h

Velocità di scarico: 30 m/sec

Porte di scarico: 2x Ø 100 mm + 1x Ø 50 mm

Motore: 1,7 kW

Aria compressa: 7 bar

Consumo massimo d'aria: 60 Nl/min

NORME CE

- Software per ufficio - Licenza

- Punto zero regolabile per la formattazione su 4 lati

- Conforme alle norme CE

- Al 28 maggio 2026: circa 500 ore di funzionamento e installazione di un nuovo PC

Nota:

Le specifiche tecniche e le descrizioni sono tratte dalla conferma d'ordine originale. Le informazioni sono fornite a solo scopo informativo e non sono vincolanti.
