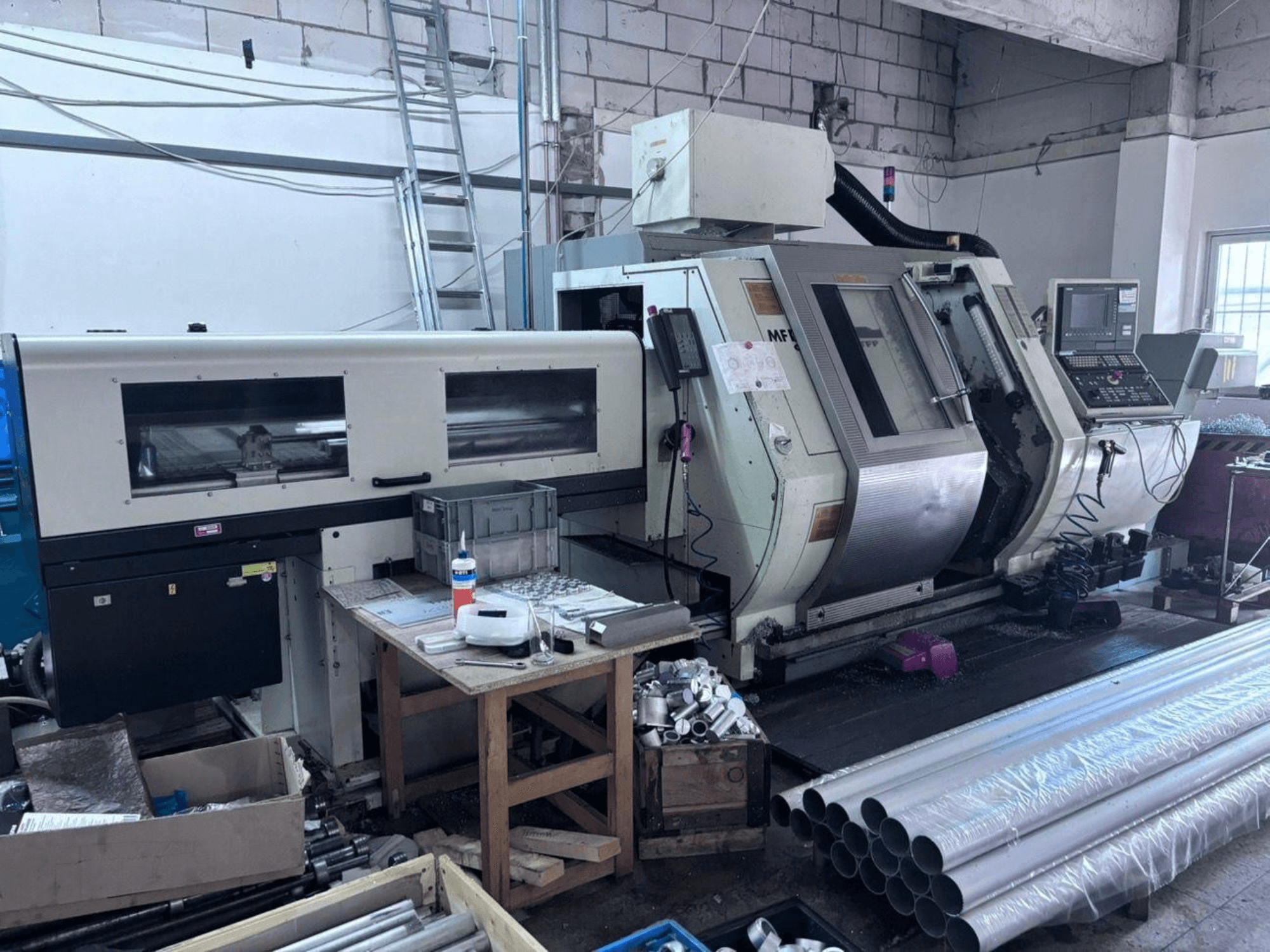

Gildemeister - MF twin 65DE-TUR-GIL-2001-00007

SPECIFICHE TECNICHE:

- Struttura del piano: piano inclinato a 45°, guide a rulli

- Diametro di rotazione: 240 mm

- Diametro di tornitura normale: 200 mm

- Distanza tra i mandrini: 800 mm

- Corsa slitta 1 X/Z (trasversale/longitudinale): 190 / 555 mm

- Corsa slitta 2 X/Z (trasversale/longitudinale): 190 / 555 mm

- Corsa dell'asse Y della slitta 1: 40 mm

- Corsa longitudinale del mandrino 2: 600 mm

- Mandrino principale 1 (sinistro):

- Diametro mandrino: 200 mm

- Capacità massima barra: 65 mm

- Flangia piatta della testa del mandrino: 170 h5

- Foro del mandrino: 79 mm

- Diametro interno del tubo di trazione: 66 mm

- Diametro cuscinetto anteriore: 120 mm

- Potenza motrice (40/100% ED): 28 / 21 kW

- Intervallo di velocità: 25 - 5000 giri/min (min⁻¹)

- Velocità del ginocchio: 850 giri/min (min⁻¹)

- Coppia massima (40/100% ED): 320 / 240 Nm

- Tipo di azionamento: CA / 1 (ISM)

- Avanzamento rapido asse C: 250 giri/min (min⁻¹)

- Coppia di mantenimento dell'asse C: 200 Nm

- Precisione di indicizzazione dell'asse C: 0,025°

- Contamanovella / Mandrino principale 2 (destro):

- Diametro mandrino: 200 mm

- Capacità massima della barra: 42 mm

- Flangia piatta della testa del mandrino: 140 h5

- Foro del mandrino: 56 mm

- Diametro interno del tubo di trazione: 44 mm

- Diametro cuscinetto anteriore: 90 mm

- Potenza di azionamento (40/100% ED): 18 / 14 kW

- Intervallo di velocità: 31 - 6300 giri/min (min⁻¹)

- Velocità del ginocchio: 1000 giri/min (min⁻¹)

- Coppia massima (40/100% ED): 130 / 173 Nm

- Tipo di azionamento: CA / 1 (ISM)

- Avanzamento rapido asse C: 250 giri/min (min⁻¹)

- Coppia di mantenimento dell'asse C: 120 Nm

- Precisione di indicizzazione dell'asse C: 0,025°

- Slitta 1 (superiore):

- Avanzamento rapido X/Z: 20 / 30 m/min (senza asse Y) oppure 20 / 7,5 / 30 m/min (X/Y/Z con asse Y)

- Forza di avanzamento X/Z: 4 / 7 kN

- Risoluzione del percorso: 0,001 mm

- Passo x diametro della vite a ricircolo di sfere: 12x28 / 15x32 mm (senza Y) oppure 12x28 / 5x32 / 15x32 mm (con Y)

- Slitta 2 (inferiore):

- Avanzamento rapido X/Z: 20 / 30 m/min

- Forza di avanzamento X/Z: 4 / 7 daN (kN)

- Risoluzione del percorso: 0,001 mm

- Passo x diametro della vite a ricircolo di sfere: 12x28 / 15x32 mm

- Slitta 3 (Movimento Z del mandrino 2):

- Avanzamento rapido A: 30 m/min

- Forza di avanzamento A: 7 kN

- Risoluzione del percorso A: 0,001 mm

- Passo x diametro della vite a ricircolo di sfere: 15x32 mm

- Torrette portautensili (superiore e inferiore):

- Numero di stazioni utensili: 2 x 12

- Diametro del gambo dell'utensile (DIN 69880 / VDI): 30 mm

- Stazioni utensili motorizzate: 2 x 12

- Potenza utensili motorizzati (40/100% ED): 5 kW

- Coppia massima degli utensili motorizzati (40/100% ED): 16 Nm

- Intervallo di velocità degli utensili motorizzati: 40 - 4000 giri/min (min⁻¹)

- Dati elettrici:

- Tensione: 400 V (trifase, 50 Hz)

- Carico allacciabile: 65 kVA

- Corrente nominale: 95 A

- Fusibile di sicurezza: 100 A

- Tensioni ausiliarie: 230 V / 24 V=

- Impianto idraulico:

- Capacità del serbatoio: circa 25 L

- Potenza della pompa: 2,2 kW

- Pressione massima dell'impianto: 80 bar

- Pressione del dispositivo di serraggio: 80 bar

- Sistema di raffreddamento e filtrazione:

- Capacità serbatoio: 200 L

- Potenza della pompa: 1,65 kW

- Portata a 6 bar: 50 L/min

- Dotato di unità di filtrazione a nastro/carta

- Dimensioni e peso della macchina:

- Lunghezza totale (con trasportatore trucioli): 4770 mm

- Profondità totale (con quadro elettrico): 2220 mm

- Altezza totale (con quadro elettrico): 1950 mm
