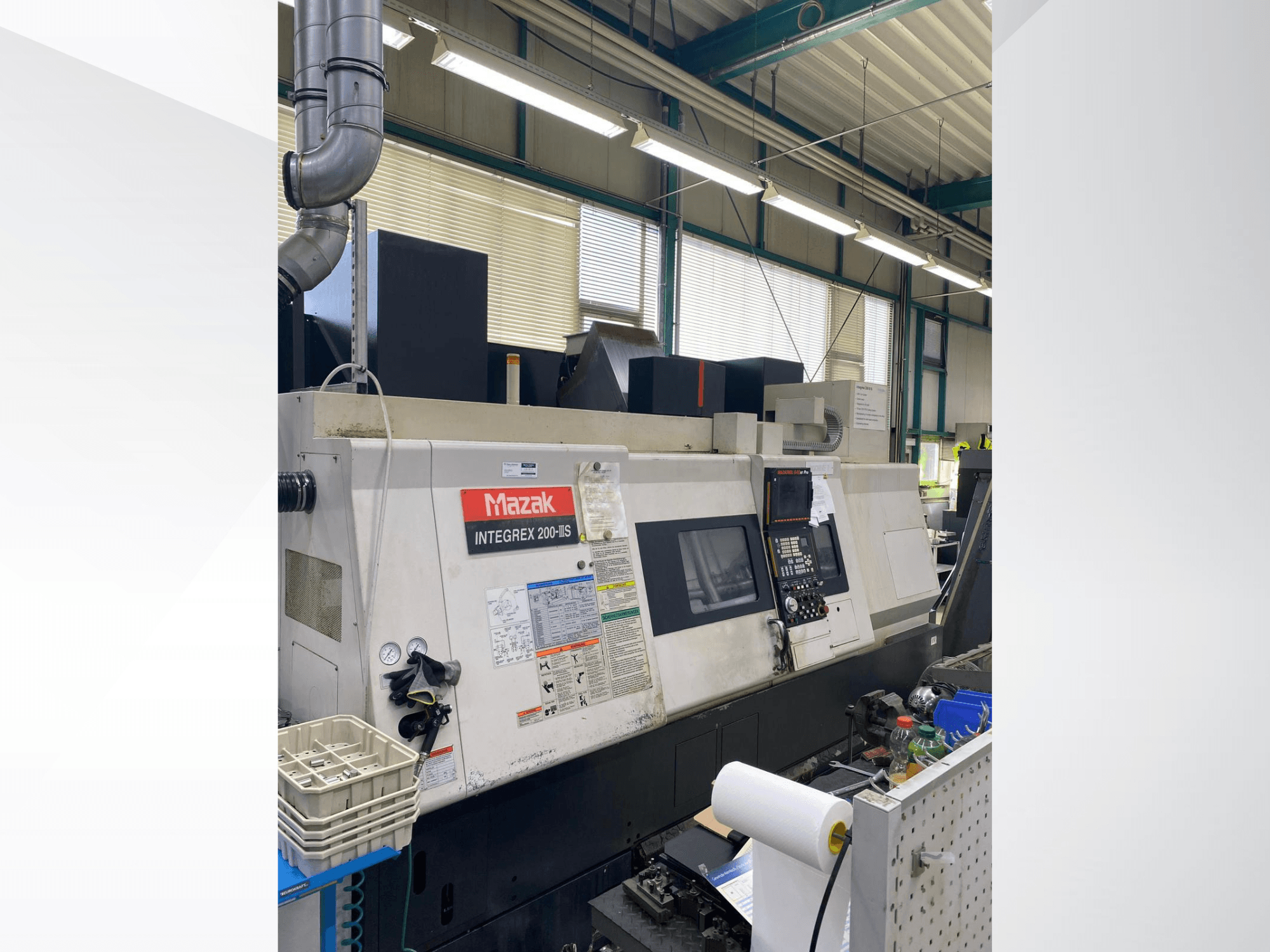

Mazak - INTEGREX 200 III SDE-TUR-MAZ-2004-00002

- Diametro massimo di tornitura: 660 mm

- Diametro massimo di tornitura: 660 mm

- Diametro massimo di tornitura con slitta: 500 - 660 mm

- Diametro massimo della barra lavorabile: 51 mm

- Peso massimo del pezzo (mandrino incluso) - pezzo sul mandrino: 100 kg

- Peso massimo del pezzo (mandrino incluso) - pezzo su albero: 150 kg

- Gamma di velocità del mandrino principale (regolabile in continuo): 35 - 5.000 giri/min

- Potenza di azionamento del mandrino principale (potenza nominale a 30 min. / funzionamento continuo al 100%): 22 kW / 15 kW

- Coppia massima del mandrino principale: 349 Nm

- Punta del mandrino principale: A2-6"

- Foro del mandrino principale: diametro 76 mm

- Diametro del mandrino: 210 mm

- Precisione di indicizzazione del mandrino principale (asse C): 0,0001°

- Potenza di azionamento del secondo mandrino (potenza nominale a 30 min. / funzionamento continuo al 100%): 18,5 kW / 15 kW

- Intervallo di velocità del secondo mandrino: 35 - 5.000 giri/min

- Coppia massima del secondo mandrino: 326 Nm

- Passo di indexazione del secondo mandrino (asse C): 0,0001°

- Diametro mandrino del secondo mandrino: 210 mm

- Configurazione della torretta portautensili: torretta a mandrino singolo per utensili fissi o motorizzati

- Potenza di azionamento degli utensili motorizzati (motore IPM) (20% ED): 15 kW

- Coppia massima degli utensili motorizzati: 120 Nm

- Intervallo di velocità degli utensili motorizzati: 15 - 12.000 giri/min

- Cono utensile: sistema di cambio rapido MAZAK KM 63 (per utensili fissi)

- Tipo di magazzino utensili: a tamburo

- Capacità del magazzino utensili: 80 posti (predisposto per utensili fissi e motorizzati)

- Peso utensile: max. 10 kg

- Diametro utensile: max. 90 mm

- Diametro utensile (con slot adiacenti liberi): max. 125 mm

- Lunghezza utensile: max. 300 mm

- Tempo di cambio utensile (passo da utensile a utensile 1): circa 1,3 s

- Corsa asse Y: +/- 80 mm

- Corsa asse W: 1050 mm

- Campo di rotazione dell'asse B: da -30° a +195°

- Velocità di avanzamento rapido sull'asse X: 38 m/min

- Velocità di avanzamento rapido sull'asse Y: 26 m/min

- Velocità di avanzamento rapido sull'asse Z: 38 m/min

- Velocità di avanzamento rapido sull'asse W: 30 m/min

- Velocità di avanzamento rapido sull'asse C: 400 giri/min

- Intervallo di avanzamento asse X: 0 - 8.000 mm/min

- Intervallo di avanzamento asse Z: 0 - 8.000 mm/min

- Intervallo di avanzamento asse Y: 0 - 8.000 mm/min

- Capacità serbatoio refrigerante: 220 L

- Portata della pompa: circa 20 l/min

- Pressione della pompa: circa 5 bar

- Potenza della pompa: 635 W

- Potenza allacciata: 61,4 kVA

- Tensione di esercizio: 400 V / 50 Hz

- Pressione pneumatica: 5 bar, 500 l/min

- Ore di funzionamento totali: 3.520 ore (registrate il 04/05/2026)

- Tempo di processo automatico: 1.581 ore

- Tempo di taglio automatico: 1.267 ore

- Tempo di taglio puro: 905 ore

- Tempo di funzionamento: 615 ore

- Accessori standard / Attrezzature aggiuntive:

- Asse B (asse di posizionamento con precisione di 0,0001°)

- Asse C (0,0001°)

- Asse Y

- Orientamento del mandrino sul secondo mandrino

- Sincronizzazione tra mandrino principale e secondo mandrino

- Mandrino idraulico a 3 ganasce, diametro 210 mm, tipo KITAGAWA B-208, comprensivo di 1 set di ganasce morbide (mandrino principale)

- Mandrino idraulico a 3 ganasce, diametro 210 mm, tipo KITAGAWA B-208, comprensivo di 1 set di ganasce morbide (secondo mandrino)

- Doppio pedale per l’apertura/chiusura dei mandrini del mandrino principale e del secondo mandrino

- Segnalazione dello stato del mandrino (aperto/chiuso) per il mandrino principale e il secondo mandrino

- Dispositivo di soffiaggio ad aria sul mandrino (secondo mandrino)

- Dispositivo di regolazione utensili (Tool Eye)

- Interblocco dello sportello anteriore

- Sistema di raffreddamento completo

- Protezione dal liquido di raffreddamento e dai trucioli grazie all’area di lavoro completamente chiusa

- Illuminazione dell'area di lavoro

- Sistema di trasporto trucioli (unità Mayfran ConSep visibile)
