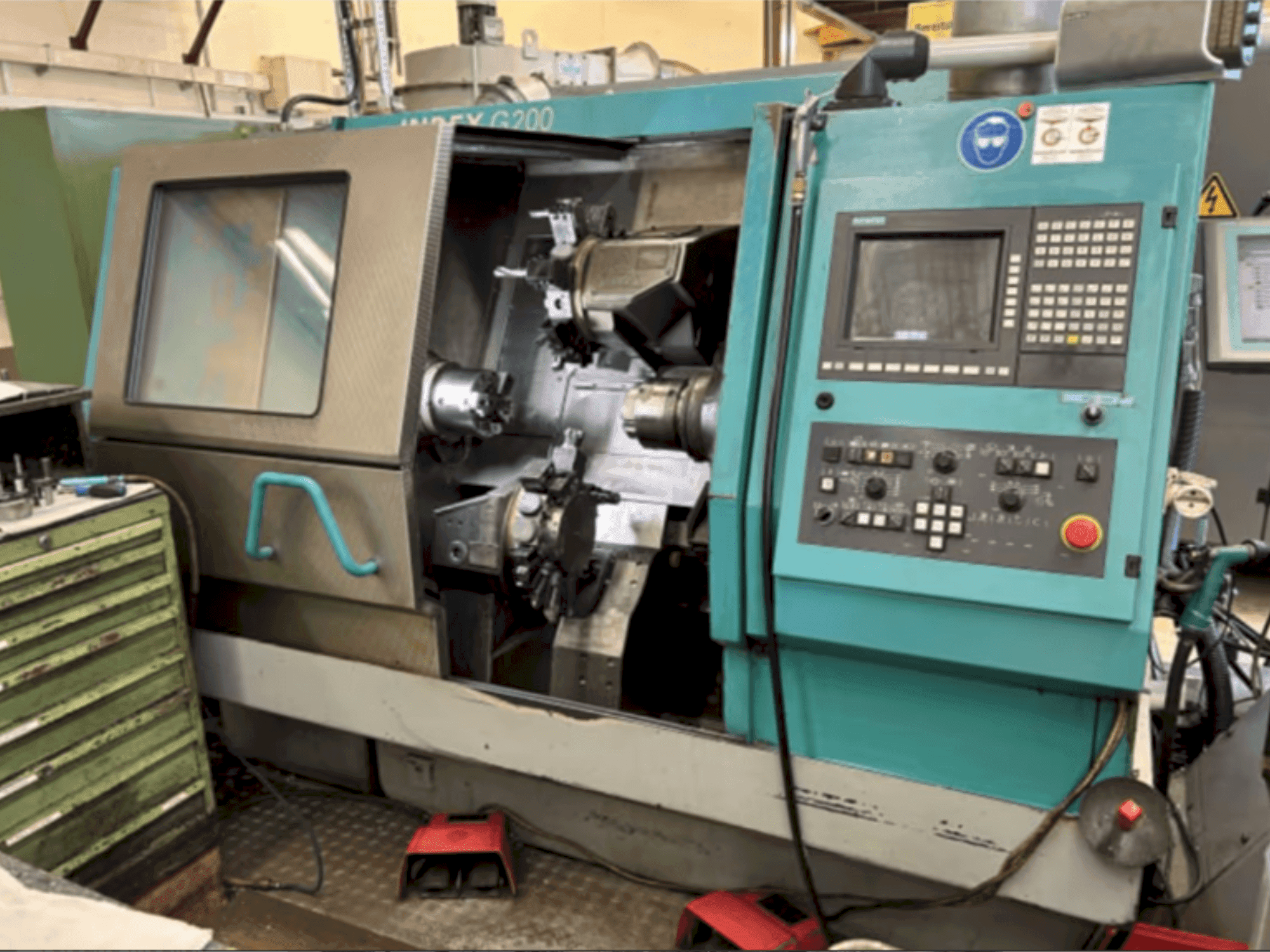

Index - G200 CDE-TUR-IND-2000-00003

Attrezzatura aggiuntiva

• Dispositivo sincrono per la lavorazione in contro-mandrino

• Portautensili 3 per mandrino sincrono (lavorazione posteriore)

• Mandrino di fresatura supplementare

• Dispositivo per la fresatura di filetti e la tornitura di poligoni

• Cambio utensili senza pinze (6 utensili, HKS-50 B, KM40)

• Movimentazione dei pezzi WHU100

• con asse C

• nessun utensile guidato

Vantaggi della macchina

Vantaggi tecnici della macchina

• Spazio richiesto (senza guida materiale): 3580 x 3108 mm

• Unità di controllo: risoluzione: 0. 001 mm (ingresso/uscita/correzione)

• Ampia gamma di movimenti con configurazione ad assi multipli

• Alta precisione con risoluzione di 0,001 mm nel controllo numerico

• Stadi di espansione versatili e attrezzature aggiuntive per una maggiore funzionalità

Informazioni aggiuntive

Movimento Slitta trasversale 1 (in alto) - Assi XYZB: Asse X: Percorso della slitta 155 mm, forza di avanzamento 5000 N, traslazione rapida 20 m/min, risoluzione 0,0005 mm Asse Y: Corsa della slitta 120 mm, forza di avanzamento 10000 N, traslazione rapida 7,5 m/min, risoluzione 0,0005 mm Asse Z: Percorso della slitta 590 mm, forza di avanzamento 5000 N, traslazione rapida 30 m/min, risoluzione 0,001 mm Asse B (rotante): Campo di rotazione 360°, passi angolari 5° (con bloccaggio), risoluzione 0,001° (con bloccaggio), tempo di commutazione per 180°: 1 s Slitta trasversale 2 (in basso) - Assi XZ: Asse X: Corsa della slitta 105 mm, forza di avanzamento 5000 N, traslazione rapida 20 m/min, risoluzione 0,0005 mm Asse Z: Percorso della slitta 307 mm, forza di avanzamento 5000 N, traslazione rapida 30 m/min, risoluzione 0,001 mm Torretta Torretta destra: Asse X: Percorso della slitta 120 mm Asse Z: Corsa della slitta 400 mm Interasse del magazzino: 400 mm Forza di pressione (max): 5500 N Azionamento: Idraulico o elettrico Media Alimentazione: 400 V, 50/60 Hz Carico collegato: 20-45 kVA Assorbimento di corrente: 35-80 A Sistema idraulico: Portata: 18 l/min Pressione del sistema: 90 bar Capacità di riempimento: 70 litri Sistema di lubrificazione di raffreddamento: Capacità della pompa (commutabile): 20 l/min a 18 bar / 50 l/min a 3 bar / 60 l/min a 5-7 bar Quantità di riempimento: Circa 230 litri Convogliatore di trucioli: Nastro incernierato o raschiatore Portapezzi: Mandrino principale: DB5 montaggio interno / D140 montaggio esterno, cono corto opzionale Contromandrino: D140 montaggio esterno (è consentito solo il serraggio a trazione per il serraggio della pinza e del mandrino) Dati del 1° mandrino (mandrino principale/contro-mandrino): Gioco del mandrino (serraggio pinza): Varianti: 30 mm / 42 mm / 60 mm / 65 mm Ø del mandrino nel cuscinetto anteriore: 75 mm (con gioco di 30 mm) / 85 mm (42 mm) / 100 mm (60+65 mm) Velocità (max): 7500 giri/minuto (30 mm) / 6300 giri/minuto (42 mm) / 5000 giri/minuto (60 mm) Attacco del mandrino: ISO 702/1 (misura 4 o 5) Diametro del truciolo (Ø del pezzo): 110-130 mm (30 mm) / 140-160 mm (42 mm) / 165 mm (60 mm) Coppia (Md max 100%): 33-62 Nm (30 mm) / 35-95 Nm (42 mm) Potenza (P max 100%): 7-13 kW (30 mm) / 7,5-20 kW (42 mm)
