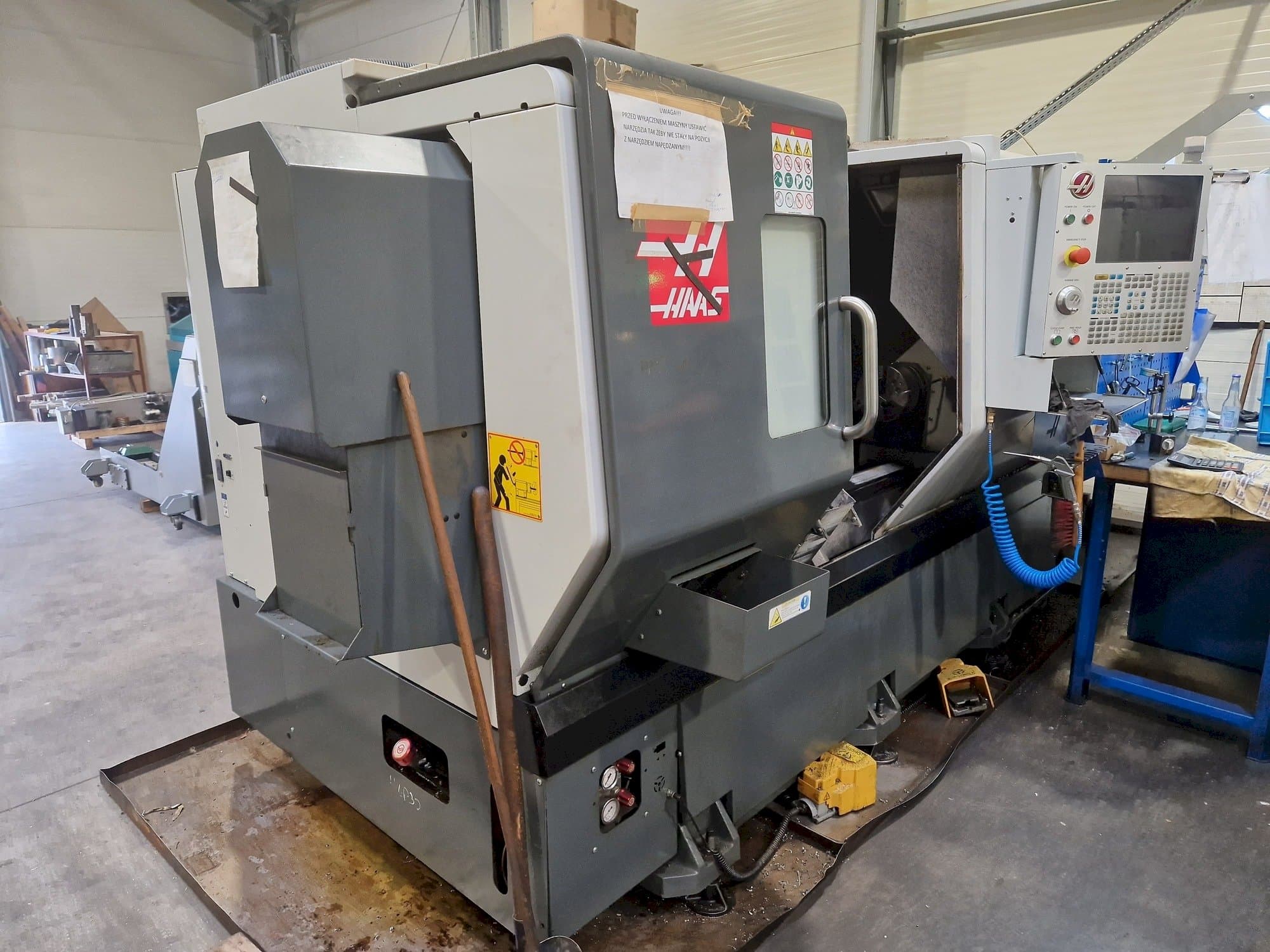

HAAS - DS-30YPL-TUR-HAA-2018-00001

Dotazione supplementare

• Utensili motorizzati (6000 min-1) con asse C
• Sonda di misura
• Sistema di raffreddamento ad alta pressione (21 bar)
• Interfaccia dell'alimentatore di barre
• Trasportatore di trucioli a nastro
• Sistema di filtrazione IFS Vario E2000
• Sistema di prelievo dei pezzi programmabile
• Dotato di 15 portautensili

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Mandrino ds-38ss 254 mm, foro mandrino 76 mm, motore 22. 4 kw, velocità: 4. 500 giri/min - pcat sistema di raccolta pezzi programmabile e ad azionamento pneumatico, dimensioni massime dei pezzi: 96 mm x 152 mm per st-20, st-25, st-30, st-35, ds-30 anche negli assi y
• Pcat programmabile, sistema di raccolta pezzi ad azionamento pneumatico, dimensioni massime dei pezzi: 96 mm x 152 mm per st-20, st-25, st-30, st-35, ds-30 anche in asse y
• Sistema di filtrazione supplementare acf da 25 μm, indispensabile per la lavorazione di ghisa, alluminio, legno e materiali compositi
• Sistema di raffreddamento ad alta pressione hpc, pressione fino a 21 bar
• Scheda di rete ethernet
• Espulsore automatico di parti del convogliatore
• Getto azionato dal codice m, soffio d'aria attraverso il mandrino
• Lt-bmt65-24 torretta bmt65 a 24 stazioni (24 posizioni indicizzabili) invece della torretta bmt65 standard a 12 stazioni

Vantaggi tecnici della macchina

• Corsa della slitta trasversale sull'asse x: 318 mm - corsa della slitta trasversale sull'asse y: +50 mm - corsa longitudinale della slitta sull'asse z: 584 mm
• Diametro di rotazione sulla slitta trasversale: 527 mm - diametro di rotazione sulla contropunta: 806 mm
• Diametro del mandrino principale: 210 mm - diametro del foro del mandrino principale: 88. 9 mm - diametro massimo di tornitura con barra: 51 mm - diametro massimo di tornitura per torretta ibrida bmt65: 454
• Controllo cnc, 4 assi (incluso asse y, tipo haas, compatibile con fanuc), capacità di memoria 1 mb, monitor lcd 15" con porta usb
• Volantino elettronico
• Portautensili tipo bmt65, con una serie di supporti standard, utensili azionati
• Mandrino idraulico a tre griffe con ganasce morbide per il mandrino principale, mandrino a pinza idraulico con ganasce morbide per il sottomandrino
• Compensazione della dilatazione termica delle viti a ricircolo di sfere, armadio con doppie porte e finestre, funzionamento senza staffa di compensazione, installazione dell'attacco dell'aria
• Vassoio con trasportatore trucioli estraibile, sistema di lubrificazione centralizzato automatico, cabcool - raffreddamento pannello di controllo cnc
• Illuminazione dell'interno della macchina, documentazione della macchina in inglese e lucido, riempimento iniziale con refrigerante blaser

Informazioni extra

15 pezzi di portautensili // ORE DI ACCENSIONE = 10635h // ORE DI TAGLIO = 3608h
