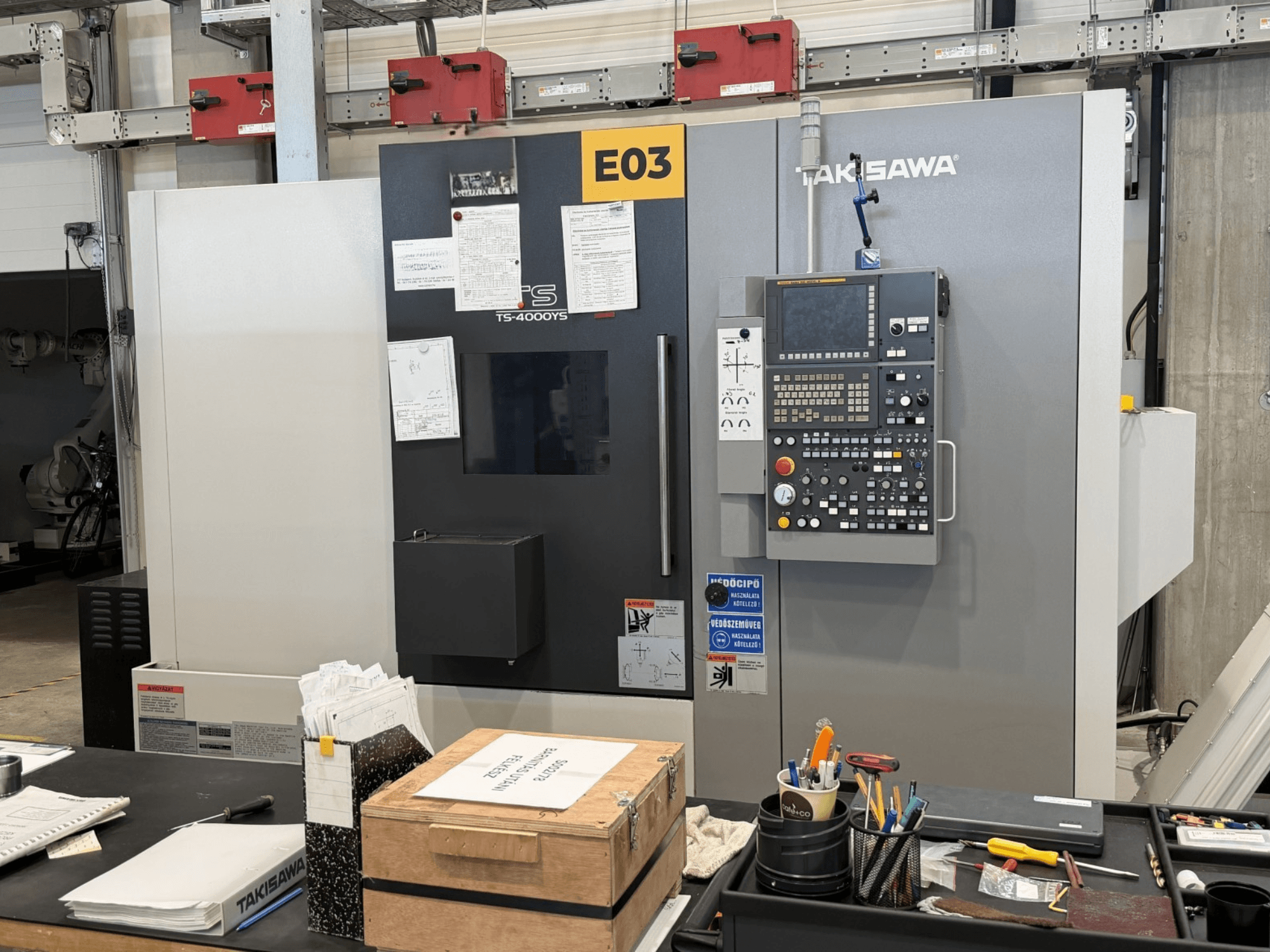

Takisawa - TS-4000YSHU-TUR-TAK-2021-00002

Capacità:

• Diametro massimo di tornitura: Ø 600 mm

• Diametro massimo di tornitura x lunghezza: Ø 370 x 750 mm

• Capacità barre: Ø 82 mm

Mandrino principale:

• Altezza dell’asse del mandrino dal pavimento: 1140 mm

• Diametro cuscinetto/foro: Ø 140 / Ø 90 mm

• Punta del mandrino: A2-8

• Risoluzione asse C: 0,001°

Contromandrino:

• Altezza dell’asse centrale del mandrino dal pavimento: 1140 mm

• Diametro cuscinetto/foro: Ø 90 / Ø 53 mm

• Punta del mandrino: F-140

• Velocità: 6000 giri/min (1/min)

• Risoluzione dell’asse C: 0,001°

Corsa:

• Y: da -50 a +70 mm

• A: 780 mm

Avanzamenti rapidi:

• X: 30 m/min

• Z: 30 m/min

• Y: 10 m/min

• A: 30 m/min

Potenza:

• Motore mandrino principale (30 min. / 100% ED): CA 22 / 15 kW

• Coppia massima (mandrino principale): 618 Nm (S3 25%)

• Motore del contramandrino (30 min. / 100% ED): CA 11 / 7,5 kW

• Coppia massima (contromandrino): 175 Nm (S3 25%)

Utensili motorizzati:

• Posizioni della torretta: 12 pz

• Velocità massima: 6000 giri/min (1/min)

• Potenza di azionamento (S3 25% / 100% ED): 7,5 / 3,7 kW

• Coppia massima: 48 Nm

Utensili:

• Sezione del gambo dell’utensile: 25 x 25 mm

• Diametro della barra di alesatura: Ø 50 mm

Controllo: controllo percorso CNC FANUC 32i-B
