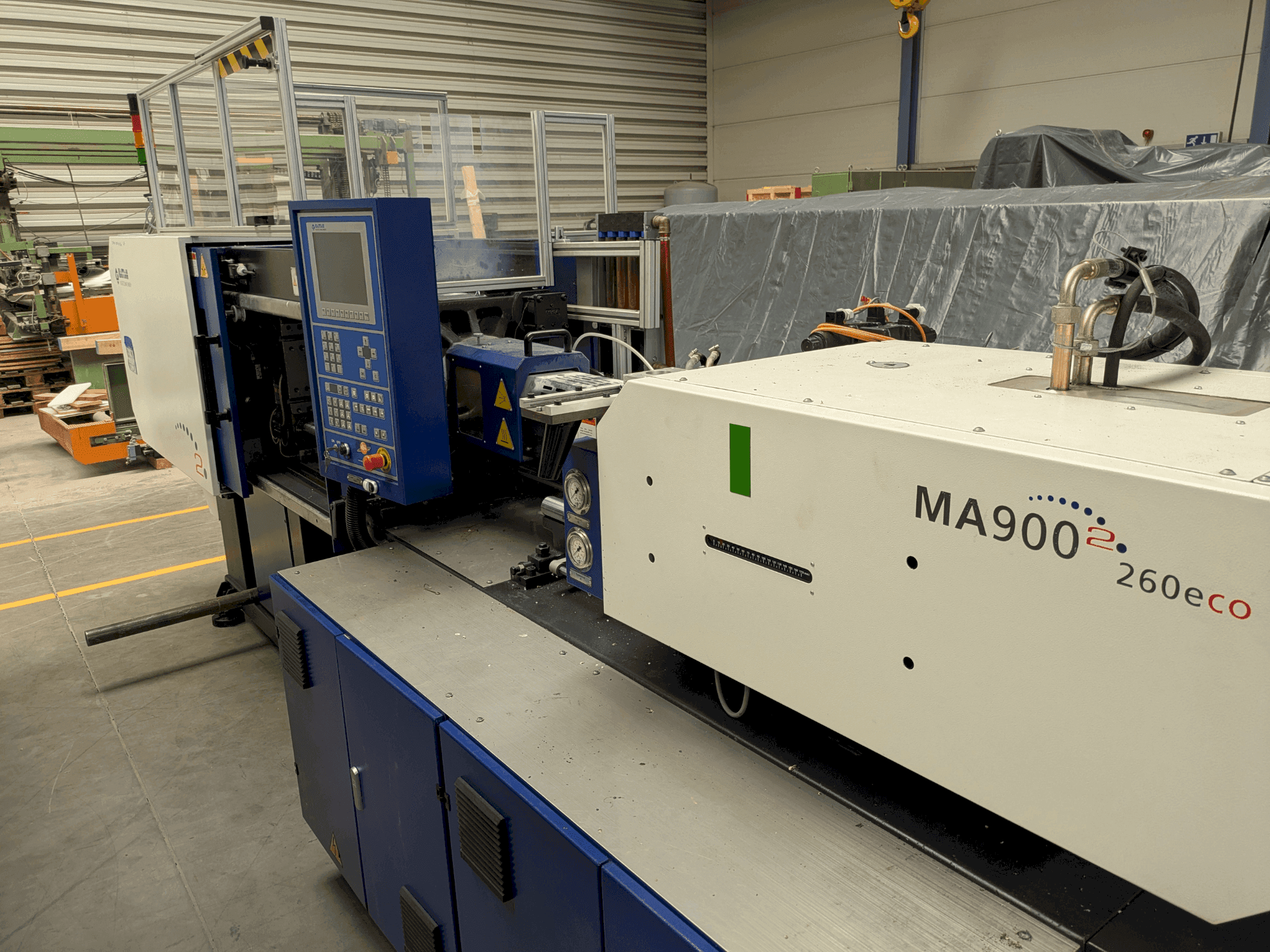

HAITIAN - MA900 II ecoDE-INJ-HAI-2016-00001

Capacità di iniezione (PS): 139 g

Capacità di plastificazione: 13,3 g/s

Potenza di riscaldamento: 7. 85 kw

Distanza tra i tiranti (hxv): 360 × 360 mm

Altezza stampo disponibile: 150 - 380 mm

Numero di espulsori: 5

Potenza motore pompa: 11 kw

Dimensione minima dello stampo (l×l): 250 × 250 mm

Spazio di installazione richiesto: Deve essere lasciato uno spazio libero di almeno 1 m intorno alla macchina per il funzionamento e la manutenzione.

Diagramma della fondazione e del tappeto della macchina

Tipo di fondazione: Si consiglia una fondazione in cemento armato.

Capacità di carico: Deve supportare ≥ 3,5 t di peso della macchina.

Tolleranza di livello: La macchina deve essere installata su una fondazione piana (pendenza ≤ 0,2 mm/m).

Smorzamento delle vibrazioni: Utilizzare cuscinetti antivibranti o piastre in acciaio sotto i piedi della macchina.

Requisiti elettrici e dei cavi

Potenza del motore della pompa: 11 kW

Potenza di riscaldamento: 7,85 kW

Potenza totale installata (circa): ~19 kW

Alimentazione elettrica: Trifase, in genere 400 V / 50 Hz (verificare le specifiche locali).

Interruttore consigliato: ≥ 40 A (dipende dalle norme locali).

Messa a terra: È richiesta una messa a terra affidabile (resistenza ≤ 4 Ω).

Schema di sospensione dei cavi: La macchina deve essere livellata prima di collegare i cavi

Requisiti idraulici e di raffreddamento

Capacità del serbatoio dell'olio: 190 L (utilizzare olio idraulico raccomandato ISO VG46).

Fabbisogno di acqua di raffreddamento:

Per il radiatore dell'olio idraulico

Per i circuiti di raffreddamento dello stampo (4 × passaggi d'acqua in dotazione)

Qualità dell'acqua: Pulita, non corrosiva, filtrata.

Pressione dell'acqua: 0,2 - 0,4 MPa

Condizioni ambientali

Temperatura ambiente: 5 - 40 °C

Umidità relativa: ≤ 90% (senza condensa)

Luogo di installazione: Ambiente interno, privo di vibrazioni e polvere
