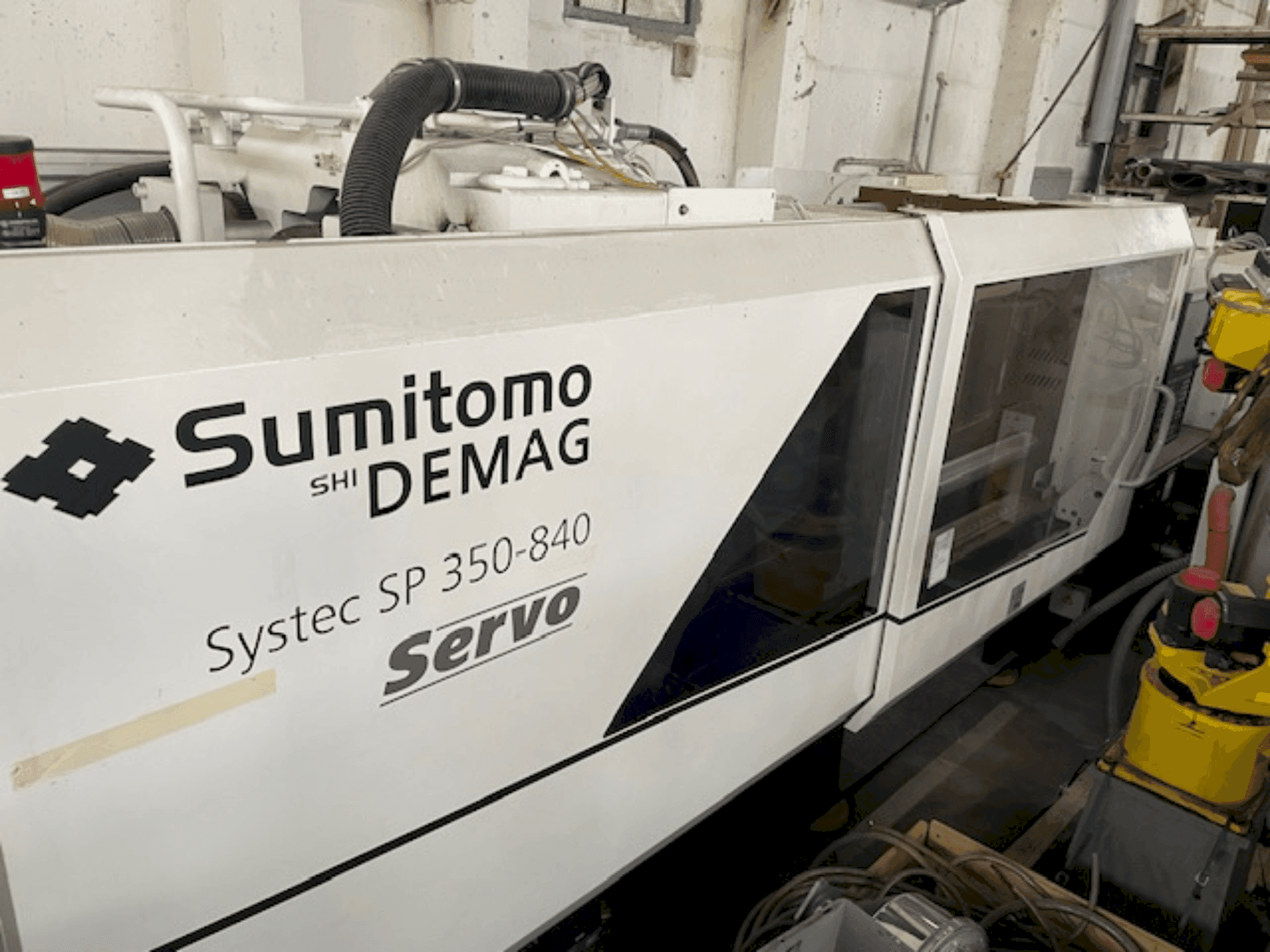

SUMITOMO SHI DEMAG - Systec SP 350/720-840DE-INJ-SUM-2015-00002

Dotazione supplementare

• Robot Fanuc

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Acquisizione dei dati di processo, protezione degli stampi

Vantaggi tecnici della macchina

• Altezza stampo min: 350 mm / altezza stampo max: 745 mm
• Collegamento elettronico principale: 3/400 v 50hz
• Sequenza programmabile, velocità di avanzamento altamente dinamica, controllo della pressione idraulica in funzione della pressione di mantenimento, sistema di misurazione della posizione digitale/esente da usura.

Informazioni extra

Dotazione standard: Supporto della piastra mobile di montaggio dello stampo tramite guide lineari/ Espulsore a corsa breve/lunga/ Interfaccia per stampante esterna (copia cartacea)/ Ottimizzazione del movimento dei singoli assi (activeAdjust)/ Sequenza di chiusura stampo e apertura stampo a quattro fasi/ Potenza di azionamento della pompa II, aumentata (59,0 kW)/ Tensione di rete 400 V ±10% / 50 Hz, 3 fasi + N + PE/ Collegamenti di rete azionamento / riscaldamento separati/ Display dati colorato/ Radiatore dell'olio rinforzato (alimentazione dell'acqua di raffreddamento fino a 35 °C)/ Collegamento acqua per raffreddamento stampo e macchina separato/ Versione base Europa/ Protezione anticorrosione/ Verniciatura: Nero profondo (RAL9005): Basamento della macchina con interni, quadro elettrico inferiore/ Bianco segnale (RAL9003): Unità di serraggio, unità di iniezione, protezione ugelli/ Bianco segnale (RAL9003): Dispositivi di sicurezza fissi, quadro elettrico superiore/ Bianco segnale (RAL9003): Porte di sicurezza/ Superfici strutturate: Cuscinetti elastici della macchina/ Sistema di misurazione della posizione digitale ed esente da usura (ultrasuoni/encoder rotativi ad alta risoluzione per il movimento dell'iniezione, dello stampo e dell'estrattore)/ Dimensioni di collegamento allo stampo di tipo E (secondo EUROMAP marzo '96)/ Diametro di centratura del piano fisso: 160 mm/ Diametro di centratura del piano mobile: 160 mm/ Senza piastra di espulsione laterale/ Altezza standard di installazione dello stampo: Min: 350 mm/ Max: 745 mm/ Velocità di chiusura standard (movimenti solo a cancello di sicurezza chiuso)/ Espulsore con controllo della posizione (p/F+v programmabile in modo indipendente, parallelo al movimento dello stampo)/ Lubrificazione a olio della leva a levetta/ Unità di iniezione/ Equipaggiamento opzionale: Pompa a velocità controllata con tecnologia Servo (activeDrive)/ Interruttore di arresto di emergenza sul lato operatore/ Apertura separata per il filtraggio ultrafine nel bypass (activeCool&Clean)/ Presa 1 x Schuko (230V / 10A), scollegabile tramite l'interruttore generale/ Presa IECEE 3Ph / 400V-16A, disinseribile tramite interruttore principale/ Luce lampeggiante/ Funzionamento con porta di sicurezza aperta (lato operatore)/ 6 valvole pneumatiche a 5/2 vie su piastra mobile (programmabili)/ 6 valvole pneumatiche a 5/2 vie su piastra portautensili fissa (programmabili)/ Unità di manutenzione centrale per valvole pneumatiche/ Tiro a 1 circuito del nucleo tramite valvola proporzionale (programmabile, con valvole di non ritorno)/ Scarico manuale della pressione per l'estrazione del nucleo a 1 circuito/ Indumenti di protezione sul lato operatore allargati (250 mm)/ Controllo del canale caldo 12 zone, integrato (2, 75 kW)/ Controllo pneumatico dell'ugello del canale caldo (1x valvola a 5/2 vie)/ Controllo della forza di chiusura/ Protezione attiva dello stampo tramite sensore alla chiusura (activeQ)/ Interruttore di monitoraggio regolabile manualmente per la posizione di apertura dello stampo/ Lubrificazione centrale a grasso (manuale)/ Tramoggia per il riempimento automatico del materiale/ Chiusura della tramoggia con opzione di svuotamento/ Commutazione della pressione di mantenimento dipendente dalla pressione idraulica (con registrazione della pressione)/ Pressione di contatto dell'ugello a stampo aperto (programmabile)/ Movimento dell'ugello parallelo al movimento di chiusura/ Controllo della posizione della vite (alta velocità)/ 2 schermi liberamente programmabili/ Equipaggiamento speciale: Collettore acqua di raffreddamento 2x 8 vie (montato su piastra fissa e mobile)/ Connessioni: Filettatura interna G1/2", valvole a sfera/ Portata max. Portata: 17 m³/h (a 60°C / 8 bar)/
