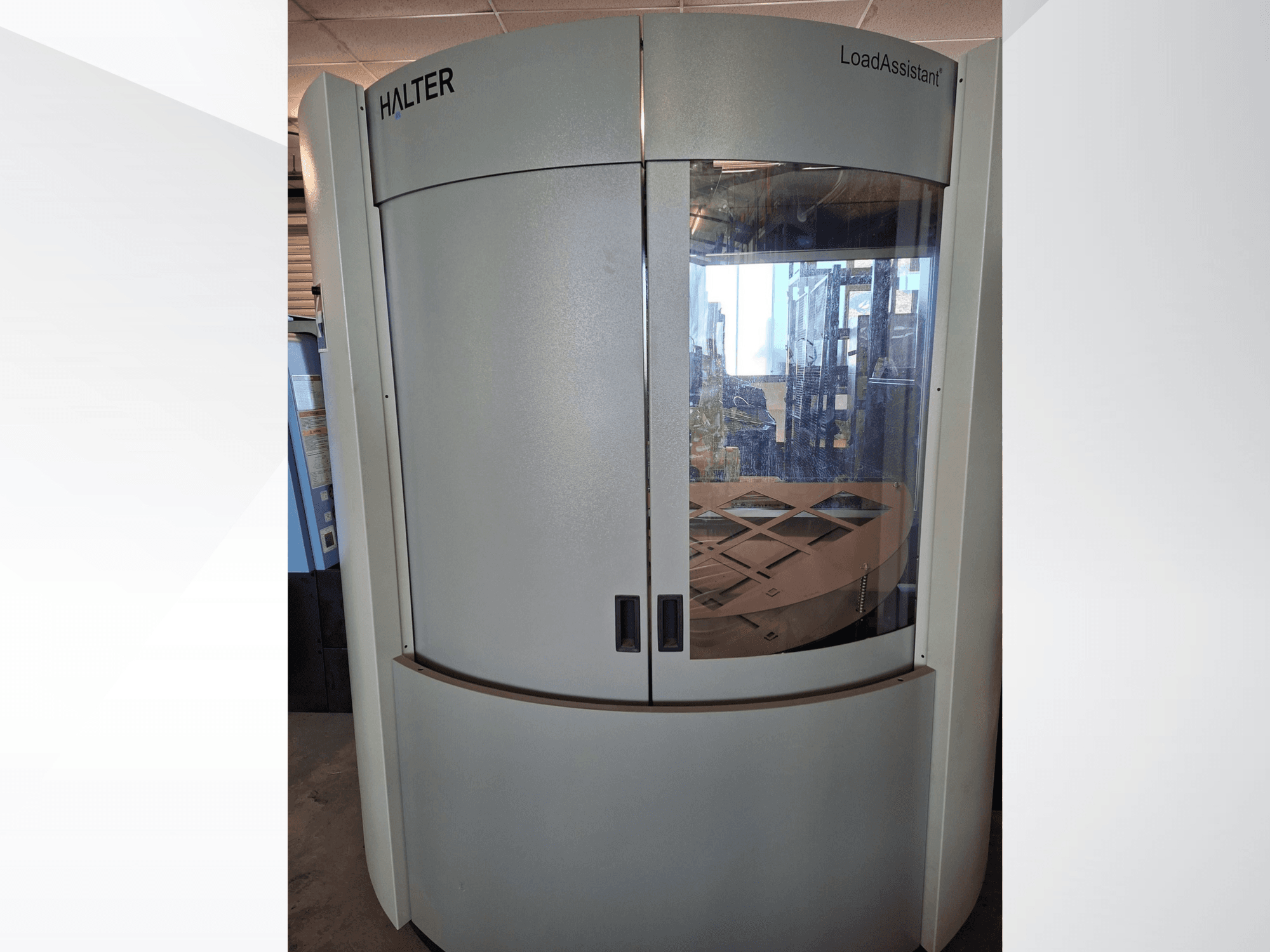

HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

HALTER LoadAssistant Universal Big 70 (2022)

• Marca dell'unità di controllo: HALTER

• Modello dell'unità di controllo: SmartControl

• Touchscreen: 21 pollici

• Programmazione: Programmazione con supporto grafico (12 fasi)

• Numero di macchine CNC: fino a 4

• Interfaccia robot: Interfaccia standard per macchine CNC

• Alimentazione: 400 V

• Corrente massima: 16 A / 32 A

• Pressione dell’aria richiesta: 6,5 bar

• Lunghezza: 2800 mm

• Larghezza: 2250 mm

• Altezza: 2900 mm

• Peso: 2490 kg / 2800 kg

• Tavolo di carico rotante: Sì

• Capacità massima del tavolo di carico: 3000 kg

Capacità del pezzo:

• Diametro del pezzo: 10–300 mm

• Dimensioni minime del pezzo (L × P): 10 × 10 mm

• Dimensioni massime del pezzo (L × P): 300 × 300 mm

• Carico utile del robot: 35 kg / 70 kg

• Peso totale massimo sul tavolo di carico: 3000 kg

• Numero massimo di pezzi (10–35 mm): 206

• Numero massimo di pezzi (23–55 mm): 112

• Numero massimo di pezzi (23–85 mm): 62

• Numero massimo di pezzi (23–115 mm): 46

• Numero massimo di pezzi (23–175 mm): 28

• Numero massimo di pezzi (23–195 mm): 24

• Numero massimo di pezzi (23–300 mm): 18

Capacità di carico dell'albero:

• Diametro del pezzo: 10–40 mm / 10–80 mm

• Dimensioni minime del pezzo (L × L): 10 × 10 mm

• Dimensioni massime del pezzo (L × L): 40 × 40 mm / 80 × 80 mm

• Lunghezza del pezzo: 300–600 mm

Opzioni installate:

• Pinza di tornitura Universal Big 70

• Stazione di rotazione

• Spia di stato

• Piastra a griglia 23–175 mm Big

• Scatola di interfaccia macchina

• Set di cavi di collegamento alla macchina

• Certificazione CE della macchina completa

Con braccio robotico FANUC:

• Produttore: FANUC

• Modello: M-710iC/70

• Tipo di robot: robot industriale

• Numero di assi: 6

• Carico utile massimo: 70 kg
