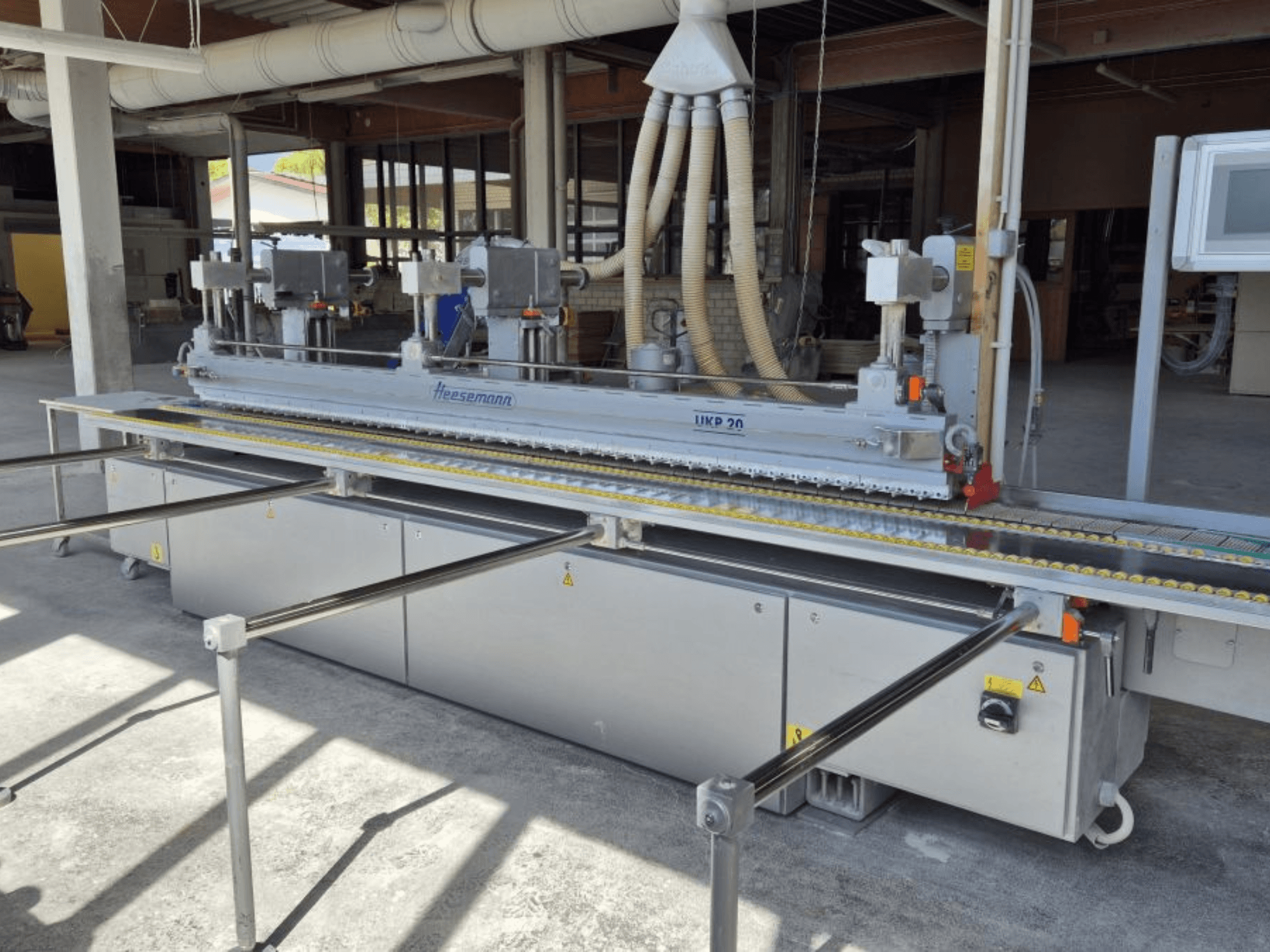

HEESEMANN - UKP 20DE-SAN-HEE-2016-00001

Sistema di trasporto dei pezzi

• Lunghezza totale: 5015 mm

• Azionamento: Motore trifase da 1,5 kW, trasporto a doppia catena

• Velocità di avanzamento: 5-25 m/min, con controllo di frequenza

• Altezza di lavoro: 880 mm (costante)

• Armadi di comando integrati

• Guida di arresto regolabile con display digitale e controguida con regolazione centrale della larghezza

• 4 rulli di guida laterali tra le unità di levigatura per un trasporto sicuro dei nastri

Controllo

• PC industriale, schermo LCD-TFT touchscreen da 10,4 pollici

• Visualizzazione della produzione e dei tempi di fermo macchina

• Memoria programmi per 100 programmi

Unità di levigatura

• 2 unità di levigatura a nastro "M4" (posizioni 1 e 2)

  • Applicazione: Levigatura di bordi dritti

  • Nastro: 2300 x 80 mm

  • Velocità: 0,7-12 m/s, continua tramite controllo elettronico della frequenza

  • Potenza del motore: 3,0 kW

  • Controllo elettronico della pressione di levigatura da terminale

• 2 unità di oscillazione per "M4" (posizioni 1 e 2)

  • Scopo: Utilizzo completo del nastro abrasivo

• 2 x unità di levigatura a nastro "K4" (posizioni 3 e 4)

  • Applicazione: Profili piccoli; smussatura

  • Campo di rotazione: +90° verso l'alto / -45° verso il basso

  • Interruttore di interruzione del nastro

  • Portautensili con meccanismo di cambio rapido

  • Meccanismo di avanzamento intermittente del nastro

  • Nastro: 2000 x 50 mm

  • Velocità: 0,5-8 m/s, continua tramite controllo elettronico della frequenza

  • Potenza del motore: 1,1 kW

  • Controllo elettronico della pressione di levigatura da terminale

Automazione/controllo linea

• 4 controlli elettronici di linea per una temporizzazione completamente automatica del contatto/sollevamento dell'utensile in base alla velocità di avanzamento, alla pressione di levigatura e all'angolo unitario impostati
