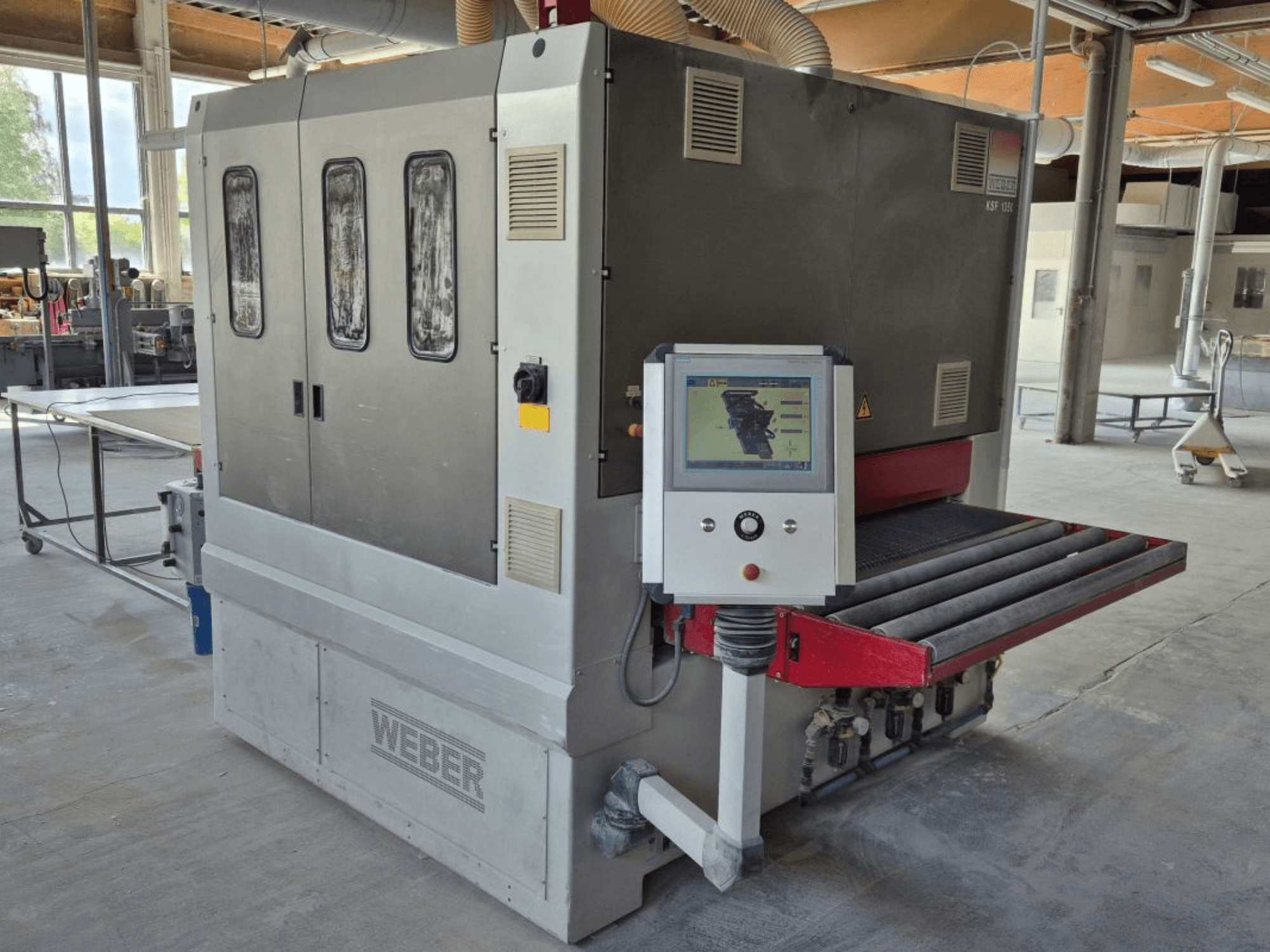

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Telaio e alimentazione della macchina

• Robusta struttura in acciaio saldato per 3 unità di levigatura

• Altezza di avanzamento costante: 900 mm

• Pannello di controllo e cambio del nastro abrasivo a sinistra (in direzione di avanzamento)

• Velocità di avanzamento variabile in continuo: 3-18 m/min, con controllo di frequenza

• Versione con nastro trasportatore a depressione con soffiante da 5,5 kW e canale di aspirazione fino al bordo superiore della macchina

Unità 1: Unità a nastro trasversale

• Nastro a lamelle di pressione con feltro e grafite

• Sistema di barre di pressione ISD link con rilevamento del pezzo di 11 mm e larghezza della barra di pressione di 44 mm

• Dispositivo di soffiaggio del nastro abrasivo controllato dal pezzo in lavorazione

Unità 2: Unità combinata CBF

• Rullo di contatto in gomma scanalata Ø 130 mm, 60 Shore

• Nastro a lamelle ad alimentazione trasversale con azionamento separato da 4,0 kW

• Sistema di travi di pressione ISA link con rilevamento del pezzo di 11 mm e larghezza di pressione di 22 mm (controrotante)

• Dispositivo di soffiaggio del nastro abrasivo oscillante controllato dal pezzo in lavorazione

Unità 3: Unità a nastro trasversale

• Sistema a trave di pressione ISD con rilevamento del pezzo da 11 mm e larghezza della trave di pressione di 44 mm

• Dispositivo di soffiaggio del nastro abrasivo controllato dal pezzo in lavorazione

Comandi e funzioni

• HMI Siemens MP 377 12" Multi-Panel: display a colori da 12", memoria programmi per 300 programmi, tutti i parametri impostati tramite programma

• Comando WEBER i-Touch con navigazione a manopola

• WEBER AWDM: regolazione automatica dello spessore all'ingresso della macchina con interruttore di avvio

• Rullo di sicurezza per sovraspessori in ingresso: sollevamento automatico del rullo di contatto e delle travi di pressione segmentate; arresto dell'avanzamento

• Controllo ISA/ISD: rilevamento del pezzo ad alta risoluzione con incrementi di 22 mm; caricamento libero di forme complesse; caricamento multiplo con spaziatura minima; intensità e pressione di rettifica regolabili tramite programma

• Sistema a trave di pressione con collegamento ISA (unità 2): pezzo di pressione mobile in senso longitudinale e trasversale

• Sistema di travi di pressione segmentate ISD (Unità 1 e 3): pressione sui bordi regolabile separatamente (solo bordo esterno o bordo esterno e interno); selezionabile per bordi longitudinali e trasversali o solo longitudinali

Dati tecnici

• Larghezza di lavoro: 1350 mm

• Unità motrice 1 (Eco-Drive, a controllo di frequenza): 15,0 kW

• Unità di azionamento 2 (Eco-Drive, a frequenza controllata): 20,0 kW

• Unità di azionamento 3 (Eco-Drive, a frequenza controllata): 15,0 kW

• Azionamento CBF: 3,0 kW

• Azionamento soffiante per vuoto: 5,5 kW

• Alimentazione antirimbalzo (a controllo di frequenza): 3,0 kW

• Azionamento per la regolazione dell'altezza (a frequenza controllata): 0,75 kW

• Velocità del nastro abrasivo (a frequenza controllata): circa 3-20 m/s

• Dimensioni del nastro abrasivo (nastri trasversali): 2 × 150 × 5100 mm

• Dimensioni del nastro abrasivo (nastro largo): 1370 × 2620 mm

• Spessore del pezzo (min/max): 4-140 mm

• Altezza di lavoro (costante): 900 mm

• Velocità di avanzamento continua: 3-18 m/min

Dotazione aggiuntiva

• Dispositivo di espulsione del pezzo con sistema WEBER ES (controllo del pezzo; risparmio energetico; controllo individuale della slitta)

• Micropulizia WANDRES, versione monospazzola (spazzola a spatola elettrica con micro-umidificazione integrata per una rimozione ottimale della polvere di vernice)
