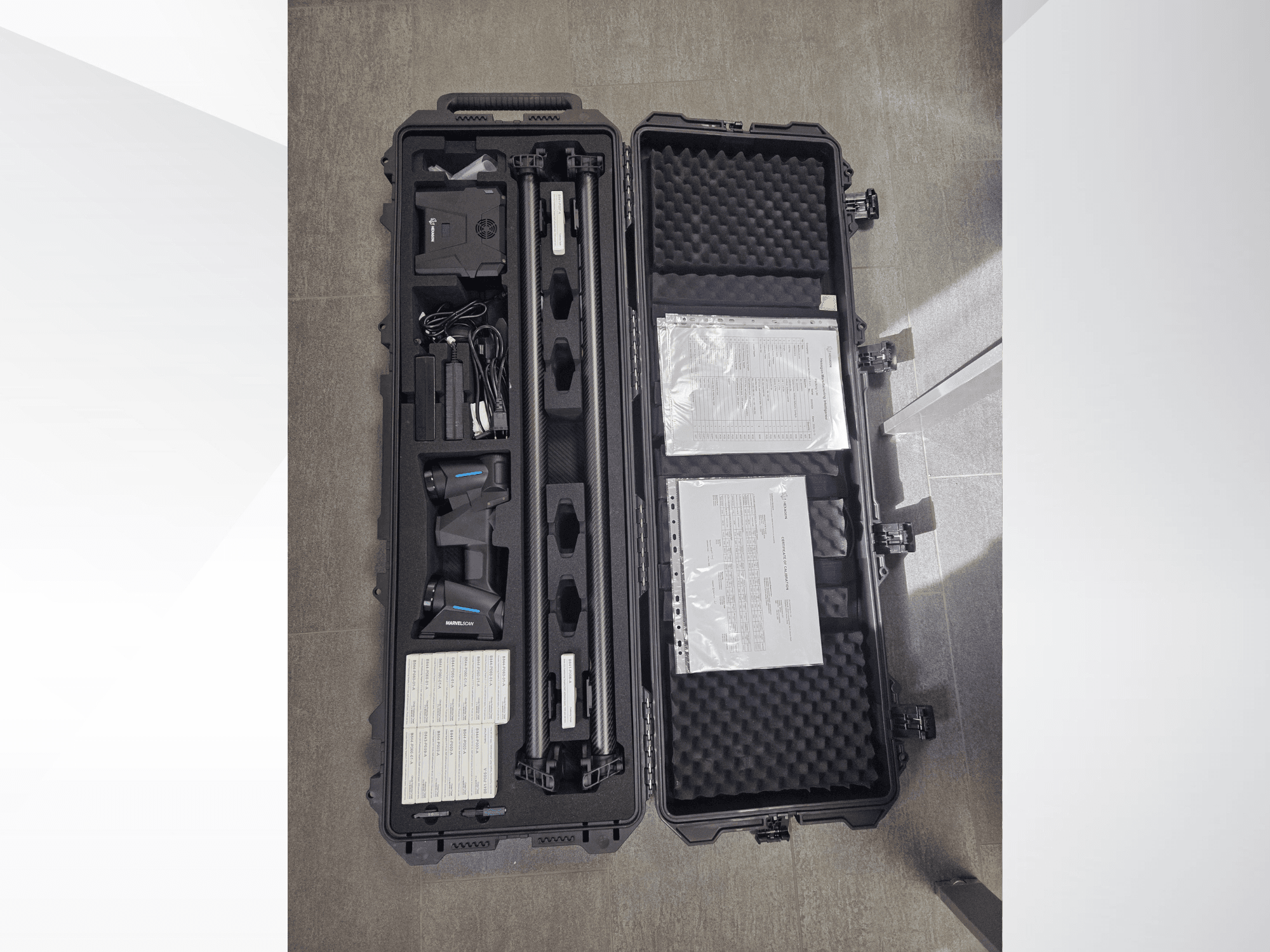

Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Frequenza di misurazione:

  • Standard / Linea singola: 2.100.000 punti/s

  • Precisa: 900.000 punti/s

• Area di scansione: fino a 600 x 550 mm

  • Larghezza in modalità a linea singola: 300 mm

• Sorgente luminosa: 22 linee laser blu + 1 linea laser blu singola + 5 linee laser blu parallele

• Risoluzione: fino a 0,02 mm

• Precisione (con bersagli):

  • Volumetrica (standard): 0,02 + 0,04 mm/m

  • Volumetrica con barra di scala: 0,02 + 0,03 mm/m

  • Volumetrica + fotogrammetria: 0,02 + 0,02 mm/m

  • Precisione dei fori: fino a 0,03 mm

  • Precisione volumetrica dei fori: 0,03 + 0,04 mm/m

• Precisione senza bersagli:

  • Volumetrica (Standard): 0,05 + 0,02 mm/m

  • Precisione volumetrica dei fori: 0,06 + 0,02 mm/m

• Fotogrammetria integrata:

  • Precisione volumetrica: 0,020 mm/m

  • Deviazione media: 0,007 mm

• Profondità di campo:

  • Generale: 600–2500 mm

  • Per modalità: Standard/Linea singola 450 mm; Precisa 150 mm

  • Profondità di campo massima alla distanza massima: 550 mm

• Distanza di separazione:

  • Standard / Linea singola: 300 mm

  • Preciso: 150 mm

• Dimensioni consigliate dei componenti: 0,1–6 m

• Caratteristiche fisiche / operative:

  • Peso: 1,3 kg

  • Dimensioni: 300 x 150 x 75 mm

  • Connessione: USB 3.0

  • Temperatura di esercizio: da -10 a 40 °C

  • Grado di protezione IP: IP50

  • Umidità di funzionamento: dal 10 al 90% senza condensa

• Formati di esportazione: .stl, .ply, .obj, .txt, .xyz, .asc

• Formati personalizzabili: disponibili

• Software compatibili:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Di terze parti: PolyWorks, Metrologic e altri software che importano nuvole di punti o file STL

• Caratteristiche principali:

  • Fotogrammetria integrata; scansione dinamica e senza target

  • Modalità Galaxy; 3 modalità di scansione principali con commutazione al volo

  • Hole Flash Capture; riconoscimento di target di diverse dimensioni (3 / 6 / 12 / 16 mm)

  • Feedback visivo istantaneo tramite LED

  • Funzionalità di scansione wireless

  • Ampia distanza di scansione

  • Predisposizione per l’automazione e l’integrazione con sistemi di terze parti

  • Combina i dati provenienti da diverse modalità in un'unica nuvola di punti/mesh

  • Adatto a componenti di grandi dimensioni o delicati

• Certificazioni:

  • Certificato secondo la norma VDI/VDE 2634-3

  • Convalida della precisione effettuata da un laboratorio certificato ISO 17025

• Applicazioni e settori tipici:

  • Settore ferroviario, produzione in generale, attrezzature industriali, settore automobilistico, settore navale, applicazioni non manifatturiere

• Quantità: 1 scanner

Attrezzatura aggiuntiva (accessori, non inclusi nella macchina base)

• Target di posizionamento da 3 mm (ID), autoadesivi

  • Codice articolo: B841-P007-A

  • Quantità inclusa: 10 scatole; 1.000 pezzi/scatola (circa 10.000 pezzi in totale)

• Obiettivi di posizionamento da 6 mm (ID), autoadesivi

  • Codice articolo: B841-P006-A

  • Quantità inclusa: 10 scatole; 1.000 pezzi/scatola (circa 10.000 pezzi in totale)

• Obiettivi di posizionamento magnetici cubici da 6 mm (ID)

  • Codice articolo: B841-P050-126-A

  • Quantità inclusa: 1 confezione; 8 pezzi per confezione

• Modulo di scansione wireless FREEBox-II

  • Funzione: trasmissione wireless Wi-Fi 5G ed elaborazione dei dati di scansione; aumenta la libertà e la flessibilità dell’operatore

  • La confezione include:

    • 1 modulo wireless FREEBox II con cinturino

    • 2 cavi USB FREEBox II da 1 m

    • 1x alimentatore

    • 1 cavo di alimentazione

    • 1 batteria FREEBox

    • 1 custodia da viaggio

    • 1 set di cacciaviti

    • Elenco dei componenti

    • Guida rapida all'installazione
