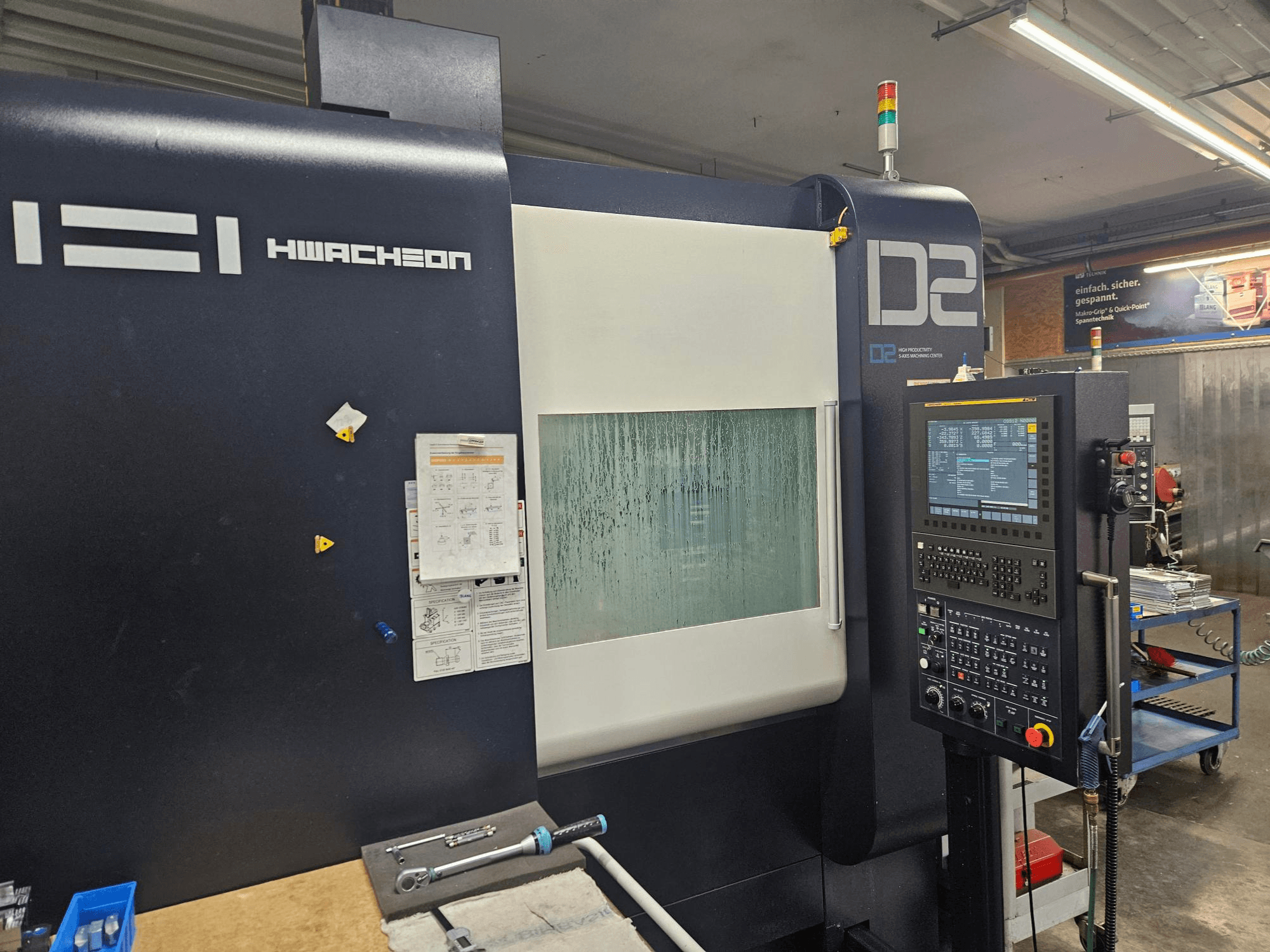

HWACHEON - D2-5AX 12kDE-MIL-HWA-2021-00001

- Unità di controllo: Fanuc 0i-MF con schermo a colori da 15", Manual Guide i / TWP, server dati da 4 GB

- Velocità massime di avanzamento (X/Y/Z): 24.000 mm/min

- Velocità di avanzamento rapido (X/Y/Z): 36 / 30 / 30 m/min

- Velocità di avanzamento rapido (B/C): 25 U/min

- Diametro del tavolo: 600 mm

- Peso massimo del pezzo: 500 kg

- Altezza del piano: 500 mm

- Scanalature a T: 14x100 mm

- Velocità del mandrino: fino a 12.000 giri/min (opzionalmente disponibile a 14.000 giri/min, 37/22 kW)

- Potenza di azionamento del mandrino: 37 / 18,5 kW

- Coppia del mandrino: 250 Nm

- Cono mandrino: SK-40 DIN 6359 / DIN 69872A

- Posti nel magazzino utensili: 30 posti (opzionalmente 40 posti)

- Lunghezza massima utensile: 300 mm

- Diametro massimo dell'utensile: 80 mm (130 mm con spazio libero adiacente)

- Peso massimo dell'utensile: 8 kg

- Tempo di cambio utensile: 1,8 sec

- Alimentazione interna del refrigerante (IKZ): 30 bar, 13 l/min

- Capacità serbatoio refrigerante: 250 L

- Sistemi di misura: sistema di misura utensili Renishaw OMP40-2 con trasmissione a infrarossi, dispositivo di regolazione utensili Blum

- Opzioni software: HTLD, HTDC, Optima, HAI 400 Block, interpolazione elicoidale Fanuc, riavvio programma, HRCC

- Potenza elettrica totale: 70 kVA

- Tensione nominale: 3 / 220 V, 50 Hz

- Pressione dell'aria di esercizio: 0,5 - 0,7 MPa

- Tempo di funzionamento del sistema di controllo: 16.460 h

- Tempo di funzionamento: 5.550 h

- Tempo di lavorazione: 4.225 h
