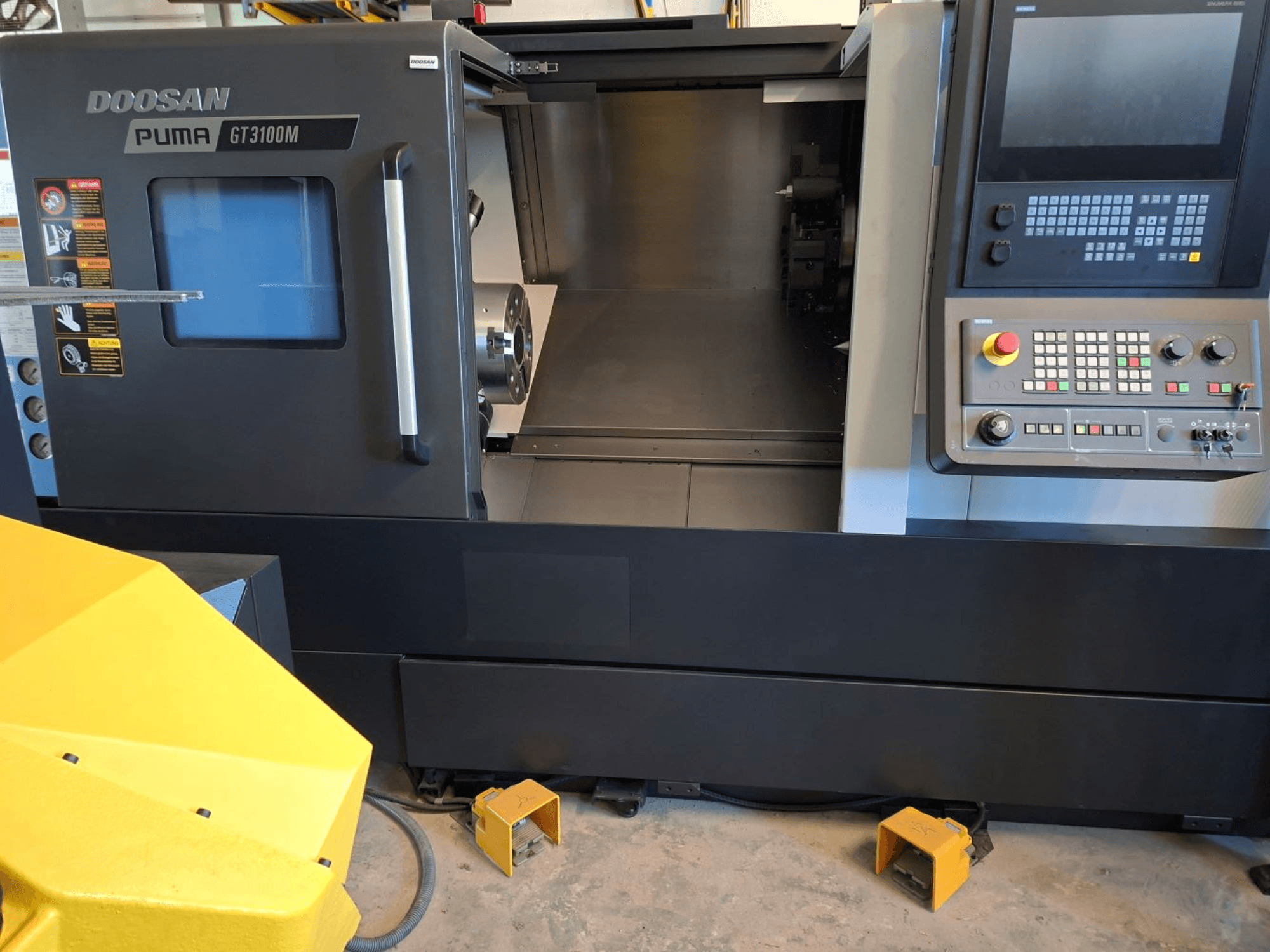

DOOSAN - Puma GT 3100 M DE-TUR-DOO-2022-00003

Touchscreen di controllo Siemens S828D con display ShopTurn da 15 pollici

Tornio orizzontale CNC a 3 assi con utensili motorizzati e contropunta

Mandrino principale con asse C: risoluzione a 360°, precisione 0,001°

Velocità dell’asse C: 200 giri/min

Coppia dell’asse C: circa 1162 Nm

Diametro di tornitura sul bancale: 720 mm

Diametro di tornitura sul carrello trasversale: 590 mm

Diametro massimo di tornitura: 376 mm

Lunghezza massima di tornitura: 725 mm

Foratura mandrino principale: 115 mm

Capacità della barra: 103 mm

Punta del mandrino: ASA A2-11

Coppia massima: circa 1112 Nm

Avanzamento rapido asse X: 24 m/min

Avanzamento rapido asse Z: 30 m/min

Forza di avanzamento sull'asse X: 9465 N

Forza di avanzamento asse Z: 17.379 N

Diametro mandrino motorizzato a tre ganasce: 305 mm con ganasce morbide

Torre porta-utensili a 12 posizioni con portautensili BMT65P

Velocità massima dell’utensile motorizzato: 5000 giri/min

Potenza utensile motorizzato: circa 7,7 kW

Coppia dell’utensile motorizzato: circa 75 Nm

Diametro della contropunta con canna: 100 mm

Corsa del cannone: 100 mm

Sistema di serraggio idraulico con cilindro cavo

Basamento monoblocco in ghisa, struttura Meehanite

Banco inclinato a 30°

Guide temprate e rettificate con rivestimento a basso attrito

Lubrificazione centrale automatica

Sistema di raffreddamento: pressione di 7 bar

Capacità del serbatoio del refrigerante: circa 235 litri

Serbatoio dell’olio idraulico: circa 20 litri

Carpassio completo con illuminazione dell’area di lavoro

Interfaccia alimentatore di barre

Skimmer per olio

Frizione di sicurezza elettronica per gli assi X e Z

Allacciamento elettrico: 400 V, trifase, 50 Hz

Potenza totale: circa 47 kVA

Non utilizzato (come nuovo)

OPZIONALE: HALTER LoadAssistant Universal Big 70 (robot)

• Pinza per Doosan Universal Big 70

• Stazione di rotazione

• Supporto pezzo

• Piastra di base 23 mm / 175 mm Big 70

• Scatola di interfaccia macchina

• (https://www.gindumac.de/produkt/halter-loadassistant-universal-big-70_DE-ROB-HAL-2022-00001)
