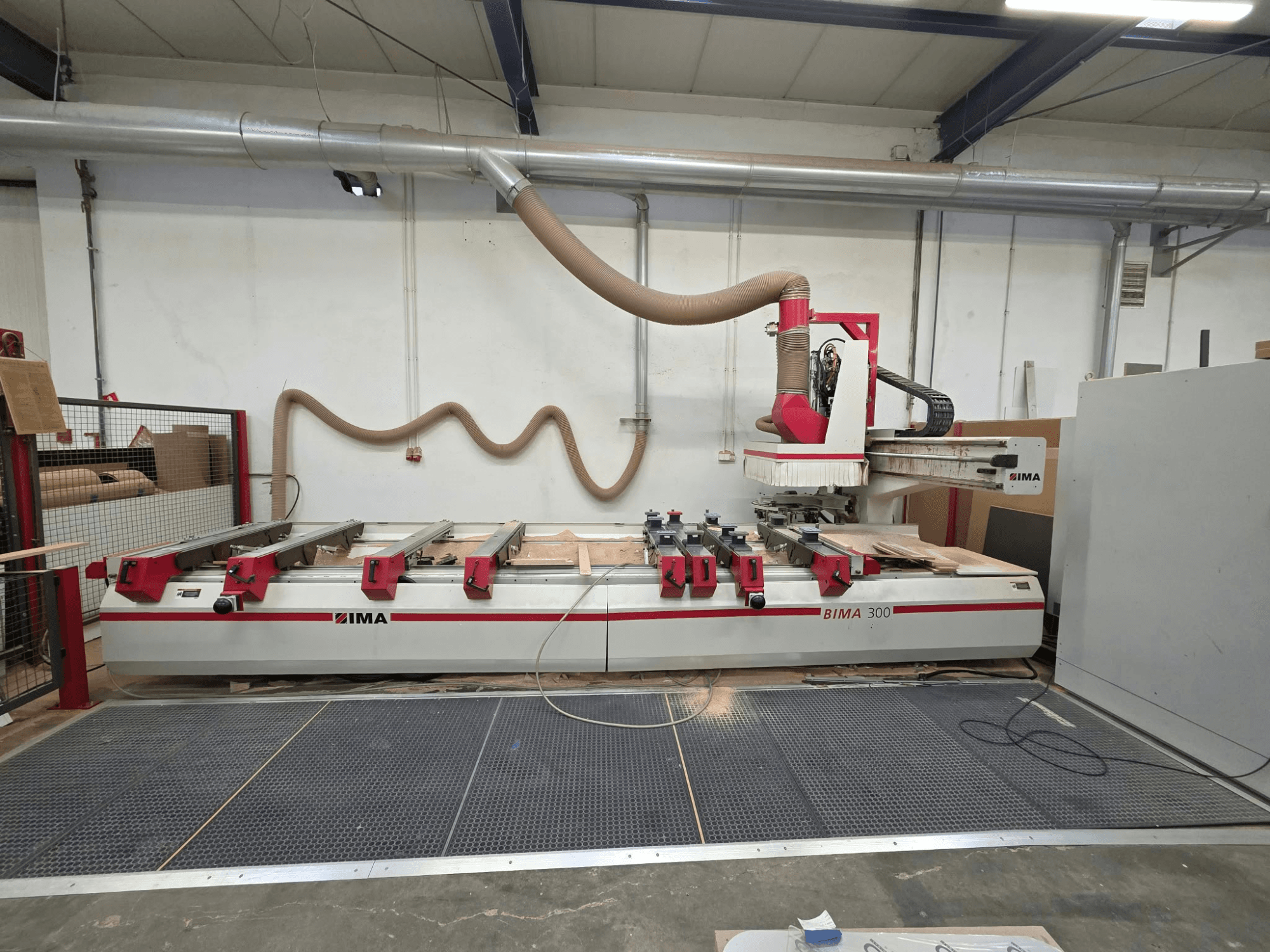

IMA - BIMA 300PL-CNC-IMA-2005-00002

Area di lavoro

• Campo di lavorazione sull'asse X: 4300 mm (4600 mm secondo il manuale; da confermare)

• Campo di lavorazione sull'asse Y con mandrino principale e utensile da Ø20 mm: 1400 mm

• Campo di lavorazione sull'asse Y con unità di foratura (tutti i mandrini verticali): 1100 mm

• Altezza massima del pezzo sopra la superficie della ventosa a vuoto: 125 mm

• Spessore massimo del pezzo: a seconda dell’equipaggiamento e dell’applicazione

• Altezza di lavoro: circa 950 mm

• Area di lavoro a due zone senza lavorazione a pendolo: 2 × 2050 mm; spazio libero centrale: 200 mm

• Area di lavoro a due zone con lavorazione a pendolo: 2 × 1750 mm; spazio libero centrale: 800 mm

Mandrino principale

• Interfaccia utensile: HSK-F63

• Diametro del cono: 38 mm

• Serraggio automatico dell’utensile (forza di serraggio: 11.000 N; forza di sbloccaggio: 20.400 N)

• Peso massimo dell’utensile: 6 kg

• Senso di rotazione: CW/CCW programmabile

• Azionamento: motore trifase con convertitore di frequenza

• Lubrificazione: lubrificato in fabbrica

• Raffreddamento: raffreddamento ad aria

• Asse rotante integrato a controllo CNC per il posizionamento dell’aggregato a 360°, con supporto di coppia e collegamento pneumatico

Velocità degli assi

• Avanzamento rapido X/Y: 60 m/min

• Avanzamento rapido Z: 30 m/min

Vuoto, aspirazione e aria compressa

• Pressione dell’aria compressa richiesta: 7 bar

• Diametro del raccordo di aspirazione: 250 mm

• Velocità dell'aria di aspirazione richiesta: 28 m/s

• Portata d'aria di aspirazione richiesta: 4.950 m³/h

• Portata della pompa a vuoto: 90 m³/h

Attrezzatura aggiuntiva

• Gruppo di foratura ad angolo di 90°

• 3 portautensili HSK
