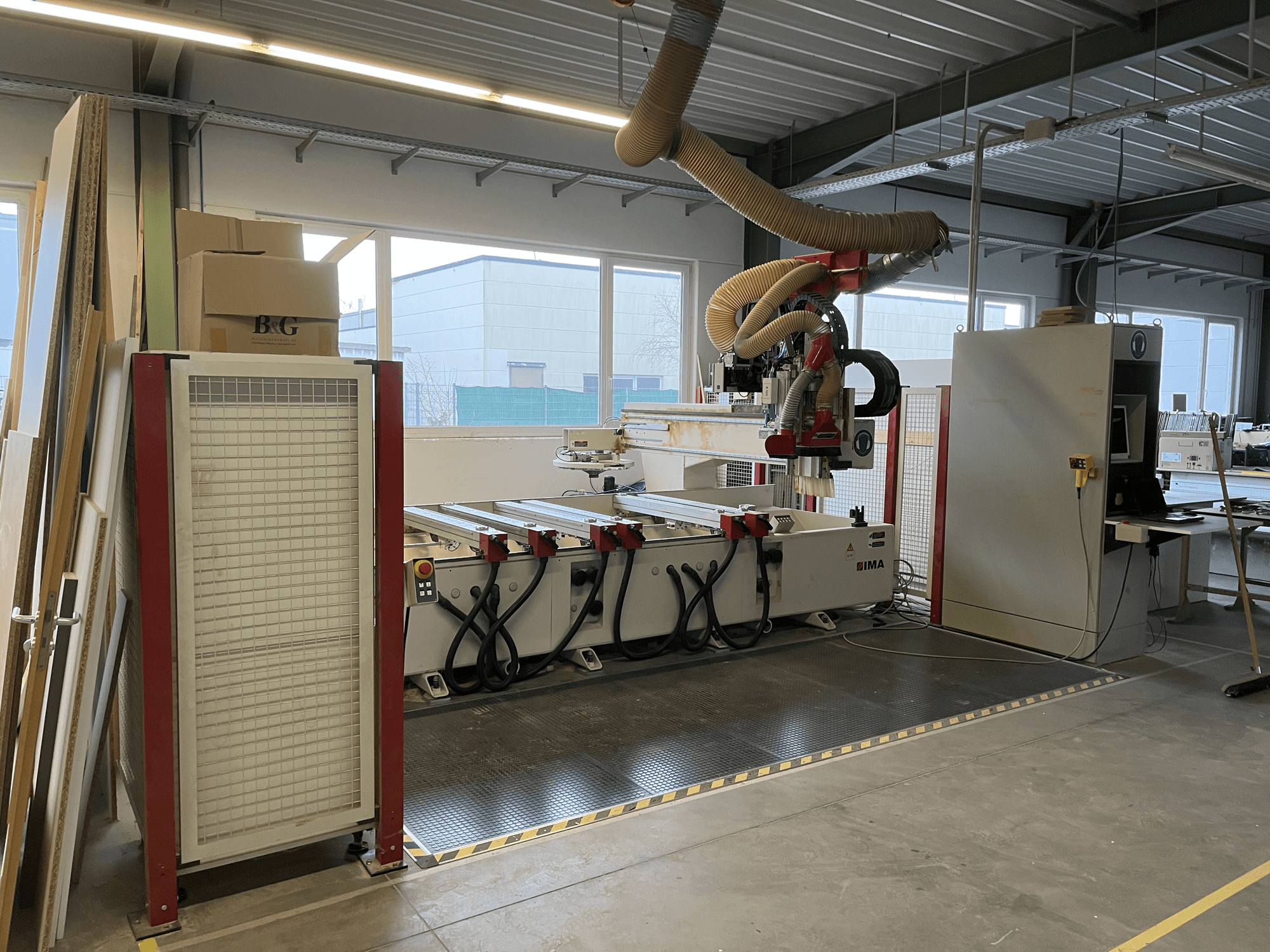

IMA - BIMA 410DE-CNC-IMA-2000-00001

• Area di lavoro X: 3000 mm

• Area di lavoro Y: 1200 mm

• Altezza massima di serraggio Z1: 100 mm

• Spessore massimo del pezzo Z2: a seconda dell'attrezzatura/dell'applicazione

• Altezza del tavolo: circa 1000 mm

• Corsa a pendolo X: 2 × 1400 mm

• Spazio libero al centro X: 200 mm

• Corsa alternativa a pendolo X: 2 × 900 mm

• Spazio libero al centro (alternativa) X: 1200 mm

• Peso della macchina: circa 6000 kg

• Sistema di guida: guide lineari di precisione temprate a circa 62 HRC

• Lubrificazione centralizzata: automatica per tutti gli assi principali e la vite a ricircolo di sfere

• Sistema di azionamento: servomotori CA con encoder

• Azionamento X/Y: pignone e cremagliera

• Azionamento Z: vite a ricircolo di sfere

• Velocità di avanzamento: 40 m/min

• Avanzamento rapido X/Y: 80 m/min

• Avanzamento rapido Z: 25 m/min

• Accelerazione: 3 m/s²

• Attacco di estrazione mandrino principale: 300 mm

• Attacco di aspirazione mandrini di foratura: 120 mm

• Velocità dell’aria: circa 28 m/s

• Portata d'aria: circa 7080 m³/h

• Portata della pompa per vuoto: 100 m³/h

• Attacco aria compressa: 1/2"

• Pressione dell'aria: 6 bar

• Tensione di comando: 24 V CC

• Potenza assorbita: circa 24 kVA

• Alimentazione: 3/N/PE 400/230 V 50 Hz

• Convertitore di frequenza: 0–480 Hz

• Temperatura ambiente: da +15 a +35 °C

• Sistema di controllo: IMATRONIC NT 231

• Interpolazione: lineare su tutti gli assi, circolare 2,5D

• Risoluzione: 0,001 mm

• Mandrino: HSK F63

• Forza di serraggio utensile: 11.000 N

• Peso massimo dell'utensile: 6 kg

• Intervallo di velocità: 1500–18.000 giri/min

• Potenza del mandrino: 7,5 kW

• Raffreddamento: ad acqua

• Asse CNC: rotazione a 360°

• Tipo di magazzino utensili: cambio piastre

• Posizioni utensili: 18

• Lunghezza massima utensile: 150 mm

• Diametro massimo utensile: 100 mm (150 mm con posizioni adiacenti libere)

• Carico massimo: 60 kg

• Motore dell'unità di taglio: 1,5 kW

• Velocità della sega: 5600 giri/min

• Diametro lama: max. 150 mm

• Unità di foratura: 14 mandrini

• Corsa del mandrino: 70 mm

• Azionamento: 2,2 kW

• Velocità: 3150 giri/min

• Diametro massimo della punta: 20 mm

• Mandrini della testa adattatrice: 4

• Velocità massima: 6000 giri/min

• Diametro massimo di foratura: 12 mm

Dotazione del tavolo:

• 6 bracci di supporto regolabili

• 12 ventose da 114 × 159 × 100 mm

• 6 ventose da 125 × 75 × 100 mm

• Sistema di aspirazione: sistema di serraggio a 2 circuiti

• Dimensioni dell’armadio elettrico: 2000 × 1800 × 600 mm

DIFETTO:

• Il mandrino principale non rilascia più la testa di foratura intercambiabile
