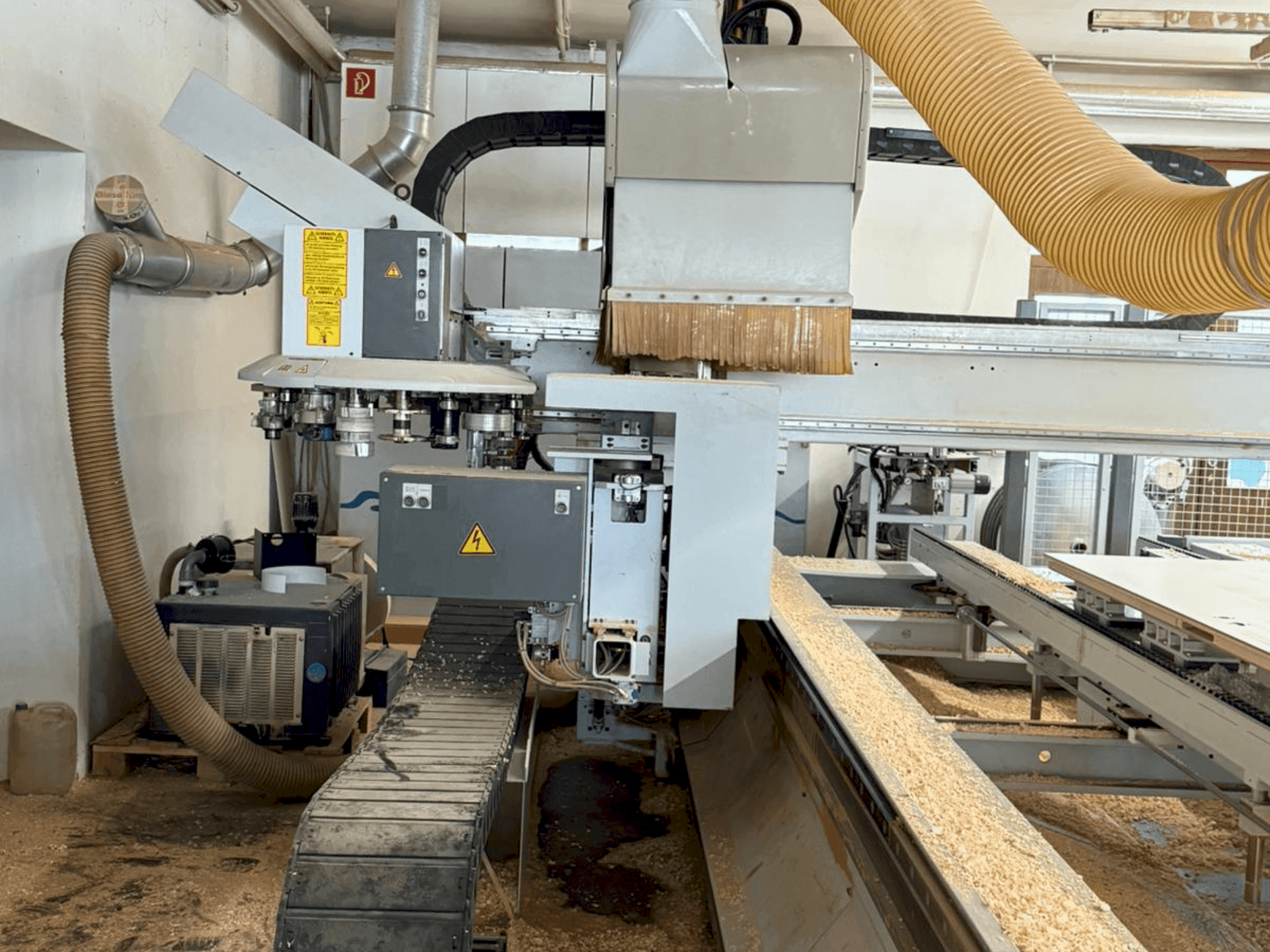

HOMAG - PROFI BAZ20/30/16/V/DDE-CNC-HOM-2003-00001

• Controllo/Software: controllo CNC Homatic; sistema di programmazione CNC WOODWOP; Postprocessor

• Capacità del pezzo:

  • Lunghezza 800-3000 mm; Larghezza 350-1400 mm; Spessore max. 70 mm con bordo / 80 mm di fresatura

  • Larghezza del fregio min. 120 mm; Peso max. 150 kg

• Tavola/Clampo:

  • Tavolo continuo (tavolo a D)

  • Console longitudinale 1 fissa; Console longitudinale 2 regolabile manualmente in larghezza Y

  • 8 morsetti a vuoto 125 x 50 x 100 mm

  • Altezza di lavoro bordo inferiore del pezzo 950 mm

  • Unità per lo spostamento delle morse a vuoto su carrello con console di estensione pneumatica (max. 4 morse per console longitudinale)

• Regolazione della larghezza (console longitudinale/tavolo): Servoazionamento, per console longitudinale

• Bullone di arresto per la sporgenza dello strato superiore: Dispositivo di sollevamento/rotazione, max. 20 mm per lo strato superiore, corsa 110 mm, selezionabile individualmente, posizione finale monitorata (per il posizionamento manuale della porta)

• Mandrino principale:

  • Velocità 1500-18000 giri/min. (VFD 15 kW), piena potenza nominale da 12000 giri/min.

  • Diametro utensile max. 180 mm (fresatura) / 200 mm (rettifica); Estrazione ambiente per tutti gli utensili/unità

• Interfaccia aggregata/asse C:

  • Interfaccia pneumatica e girevole

  • Asse C con azionamento di coppia e supporto a 3 punti

• Cambio utensili:

  • Cambio disco a 18 posizioni per HSK F63; peso utensile 6 kg; lunghezza utensile max. 200 mm

  • Configurazioni: 18 x Ø max. 130 mm; oppure 9 x Ø max. 180 mm + 9 x Ø max. 70 mm; utensili di rettifica Ø max. 200 mm

  • Cambiautensili sollevabile per il prelievo mobile (lato sinistro)

• Unità/aggregati (per il cambio utensili, se non indicato):

  • Unità di foratura/fresatura, 4 mandrini: ER25 fino a Ø16 mm, sporgenza max. 50 mm, velocità max. 13500 giri/min, rotazione illimitata tramite l'asse C

  • Unità di fresatura a cassa chiusa, 2 mandrini D=16/20: controrotanti, 12000 giri/min, soffiatura integrata, rotazione illimitata tramite asse C

  • Unità di taglio/foratura girevole: manuale 0-90°, flangia Ø30 mm, TK Ø52 mm, predisposta per sega da taglio Ø max. 180 mm, mandrino per trapano con Weldon D=10 mm, velocità max. 9000 giri/min, asse C girevole

  • Portafresa D=30 con guida trucioli: lunghezza mandrino 45/80 mm, piastra guida trucioli controllata tramite asse C, spazio di cambio Ø 140 mm

  • Unità di fresatura a filo: simultanea superiore/inferiore, raggio del bordo max. R12 mm, raggio esterno min. ~R5 mm / raggio interno ~R30 mm a 90°, scansione superiore/inferiore/laterale, rotazione illimitata dell'asse C, velocità max. 12000 giri/min, spessore del pezzo max. 50 mm, sporgenza minima ~35 mm, con tastatori stretti

  • Testa portacoltelli WPL: angolo di fuga 5°, Ø 70 mm

• Attrezzatura per l'incollaggio e la bordatura:

  • Mandrino di azionamento/V per unità di incollaggio: montato a destra del braccio; slitta trasversale con antirimbalzo Y e corsa di estensione Z; mandrino antirimbalzo con asse C e interfaccia elettrica/elettronica; asse Z dedicato

  • Unità di incollaggio 4 lati, 90 mm (per il mandrino principale): bordi diritti con applicazione diretta della colla; 1 rullo di pre-stampa + 1 rullo di post-stampa pneumatico (programmabile); raggio interno min. R40 a 90°; altezza bordo max. 90 mm; spessore dell'impiallacciatura 0,4-1 mm; zona di pressione di piegatura sul mandrino principale con riattivazione della colla a caldo

  • Dispositivo di bloccaggio dei bordi, regolazione manuale

• Caricatore/prelievo:

  • Spazio di prelievo sul supporto X per unità speciale intercambiabile (ad es. mandrino di lavorazione girevole motorizzato)

• Connettività: Connessione di rete Ethernet

Dotazione aggiuntiva

• Nastro trasportatore di trucioli: Smaltimento trucioli/scarti integrato tramite nastro trucioli sotto le barre trasversali longitudinali

• Pompa del vuoto: 100/140 m³/h

• Stazione di pre-triturazione esterna con rullo a 3 stadi, automatica:

  • Rullo girevole sul lato operatore; rullo Ø 800 mm

  • Lunghezza del bordo min. 350 mm; altezza bordi max. 90 mm

  • Controllo della lunghezza residua del bordo con arresto dell'avanzamento a 2400 mm
