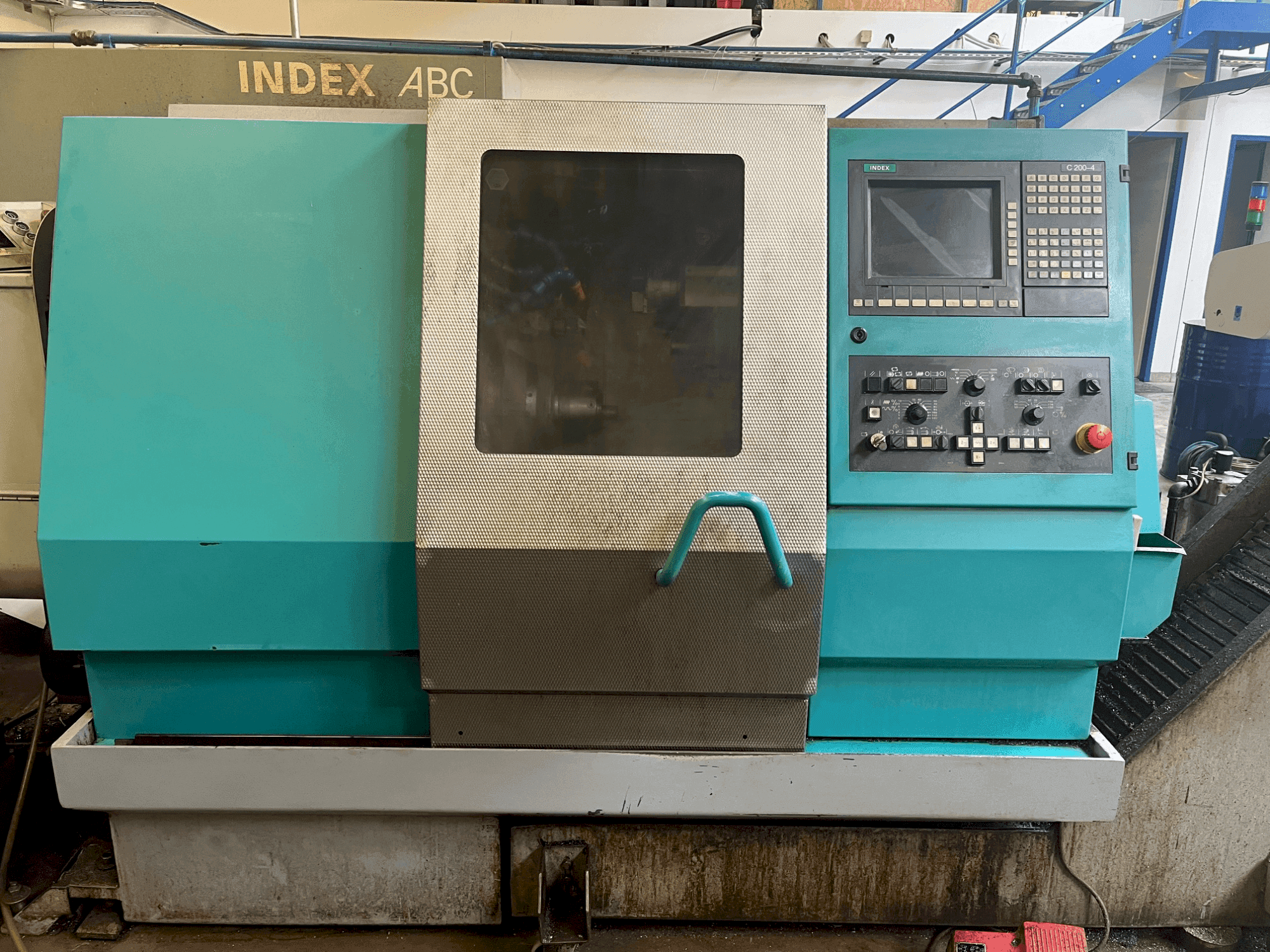

Index - ABC 65DE-TUR-IND-2000-00002

Dotazione supplementare

• - Portautensili / Revolver 1 con 8 posti utensile / Sistema di utensili a gambo cilindrico 25 x 48 mm / Torretta 2 con 6 posti utensile
• - Convogliatore di trucioli: Altezza di scarico 650 mm / Sistema idraulico: Portata 19 l/min / Pressione del sistema 90 bar
• - Volume di riempimento 50 litri / Volume di riempimento 50 litri / Pressione del sistema 4 bar / Volume di riempimento 210 litri
• - Dispositivo di alimentazione del materiale: Diametro dell'asta max 52 mm / Corsa di alimentazione max. 80 mm / Forza di avanzamento 3000 N
• - Dispositivo di espulsione per mandrino sincronizzato:Corsa di espulsione 40 mm
• - Dispositivo di espulsione e lavaggio idraulico: Corsa di espulsione 40 mm.
• - Dispositivo di retroforatura: Max. 5 utensili fissi / Max. 3 utensili fissi e 2 utensili azionati / Velocità 6000 min-1
• - Coppia 8 Nm.
• - Foro di montaggio dell'utensile 25 mm.

Informazioni aggiuntive

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - Gamma di velocità del mandrino: 6000 min-1 (portautensili), 4500 min-1 (mandrino sincronizzato), 4000 min-1 (serraggio mandrino).
  • - Movimento: asse x: 90 mm (revolver 1), 81 mm (torretta 2) / asse z: 280 mm (revolver 1), 80 mm (torretta 2)

Informazioni extra

• - Asse X (revolver 1): percorso della slitta 90 mm. Forza di avanzamento 5500 N. Traslazione rapida 24 m/min. Asse Z (revolver 1): corsa della slitta 280 mm. Forza di avanzamento 5500 N. Traslazione rapida 24 m/min. Coppia 7,5 Nm (Md max. 25%). Velocità 6000 min-1. Asse X (torretta 2): corsa della slitta 81 mm. Forza di avanzamento 8300 N. Traslazione rapida 16 m/min. Asse Z (torretta 2): corsa della slitta 80 mm. Forza di avanzamento 5500 N. Traslazione rapida 24 m/min. Mandrino sincronizzato: Coppia (25%) 10 Nm. Velocità 4500 min-1. Diametro di serraggio max. 42 mm. Profondità di serraggio con diametro di serraggio massimo 38 mm. Lunghezza massima del pezzo 120 mm. Foro passante del mandrino 17 mm. Pressione di serraggio massima 34 bar. Serraggio del mandrino per serraggio esterno e interno: Coppia 10 Nm. Velocità 4000 min-1. Diametro di serraggio 75 mm. Corsa dell'espulsore 42 mm. Corsa della ganascia per ganascia max. 0,5 mm. Pressione massima di serraggio 30 bar. Forza di serraggio massima 480 saN. Lunghezza pezzo max. 100 mm. Dimensioni: altezza 1750 mm. Centro di rotazione sopra il pavimento 1010 mm.
