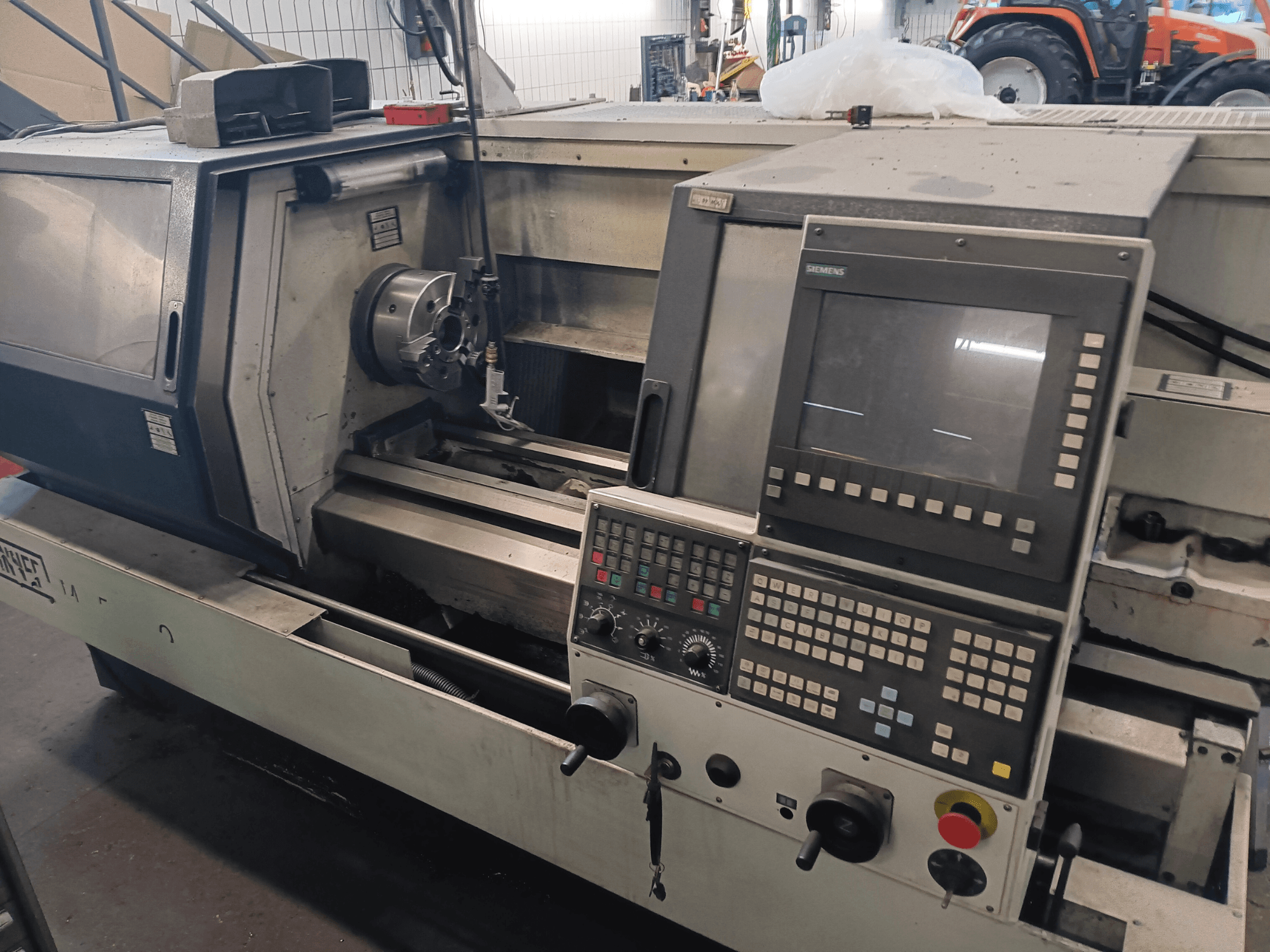

Questo SPINNER MT 500/1000 AT a 3 assi è stato prodotto nel 2000. Ha una corsa dell'asse X di 210 mm e una corsa dell'asse Z di 930 mm. La macchina è dotata di una robusta tavola di 520 x 900 mm con una capacità di carico di 400 kg. Se desiderate ottenere capacità di lavorazione di alta qualità, prendete in considerazione la macchina SPINNER MT 500/1000 AT che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: SPINNER
- anno: 2000
- MODELLO: MT 500/1000 AT
- Ore di esercizio: 27218
- tipo di applicazione: Tornitura
- Località: Germania
- tipo di macchina: Tornio orizzontale
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - SPINNER MT 500/1000 AT
Unità di controllo
- Marca del controllo: HEIDENHAIN
- Modello del controllo: TNC 410/426
Dimensioni
- Peso macchina: 2300 kg
Movimento
- Asse C: 360°
- Numero di assi: 3
- Corsa asse X: 210 mm
- Corsa asse Z: 930 mm
Specifiche tecniche
- Contromandrino: No
- Utensili azionati: No
- Precisione posizionamento: 3 µm
- Velocità mandrino: 3600 RPM
- Dimensione cono: SK 40
Informazioni aggiuntive
Macchina/Meccanico MT500-1000
Corsa asse X: 210 mm
Corsa asse Z (supporto Multifix + mandrino manuale): 930 mm
Corsa asse Z (supporto Multifix + mandrino idraulico): 930 mm
Corsa asse Z (torretta + mandrino manuale): 930 mm
Corsa asse Z (torretta + mandrino idraulico): 930 mm
Corsa asse C: 360 gradi
Gioco del mandrino 45 mm con mandrino idraulico: 3600 giri/min.
Gioco del mandrino 57 mm con mandrino manuale: 3600 giri/min.
Sistema di utensili Haase a cambio rapido: 1 unità utensile
Sistema di utensili Torretta VDI 30: 12 unità di utensili
Passo della vite a ricircolo di sfere in X: 5 mm
Passo della vite a ricircolo di sfere in Z: 10 mm
Traslazione rapida X: 15000 mm/min
Traslazione rapida Z: 20000 mm/min
Velocità di avanzamento X + Z: 0-4000 mm/min
Forza di avanzamento asse X: 1382 daN
Forza di avanzamento asse Z: 609 daN
Forza di trazione cilindro di serraggio cavo: 145 daN/bar
Mandrino manuale Ø 200 mm: 3 ganasce
Mandrino idraulico Ø 210 mm: 3 ganasce
Volume del serbatoio del refrigerante: 75 l
Portata della pompa del refrigerante: 30 l/min
Pressione della pompa del refrigerante: 1,4 bar
Massima dispersione di posizionamento: 3 µm
Gioco massimo: 2 µm
Incertezza di posizionamento: 2 µm
Errore massimo di circolarità sul pezzo: <= 1,5 µm
Deviazione massima di planarità: <= 1,5 µm
Ø del cannotto della contropunta: 80 mm
Corsa del cannotto della contropunta: 120 mm
Attacco cono Morse: MT 4
Pressione di contatto del cannotto: 27,75 daN/bar
Lunghezza x Larghezza x Altezza: 2,7 x 1,6 x 1,8 m
Area di installazione: 4.3 m2
Peso: 2300 kg
Sistema di controllo: Siemens 810D
Tensione di esercizio: 400 V
Frequenza di rete: 50/60 Hz
Tensione di controllo: 24 DC
Carico collegato: 16 KW
Collegamento elettrico: TN / TT / IT
Funzionamento del mandrino S1/S6: 9/11 KW
Motori di avanzamento X/Z: 3,5 KW
Componenti idraulici: Parker
Valvole di controllo: ISO1
Quantità di lubrificazione a nebbia d'olio: 50 ml
Pressione massima di esercizio: 30 bar
Pressione minima di esercizio: 6 bar
Coppia massima del mandrino: 115/153 Nm
Unità di controllo: Siemens (visibile nell'interfaccia)
Equipaggiamento aggiuntivo
Mandrino Benz ad alta velocità (fino a 25.000 giri/min)
Morsa
Mandrini
Frese
Piastre
Portamaschi
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
