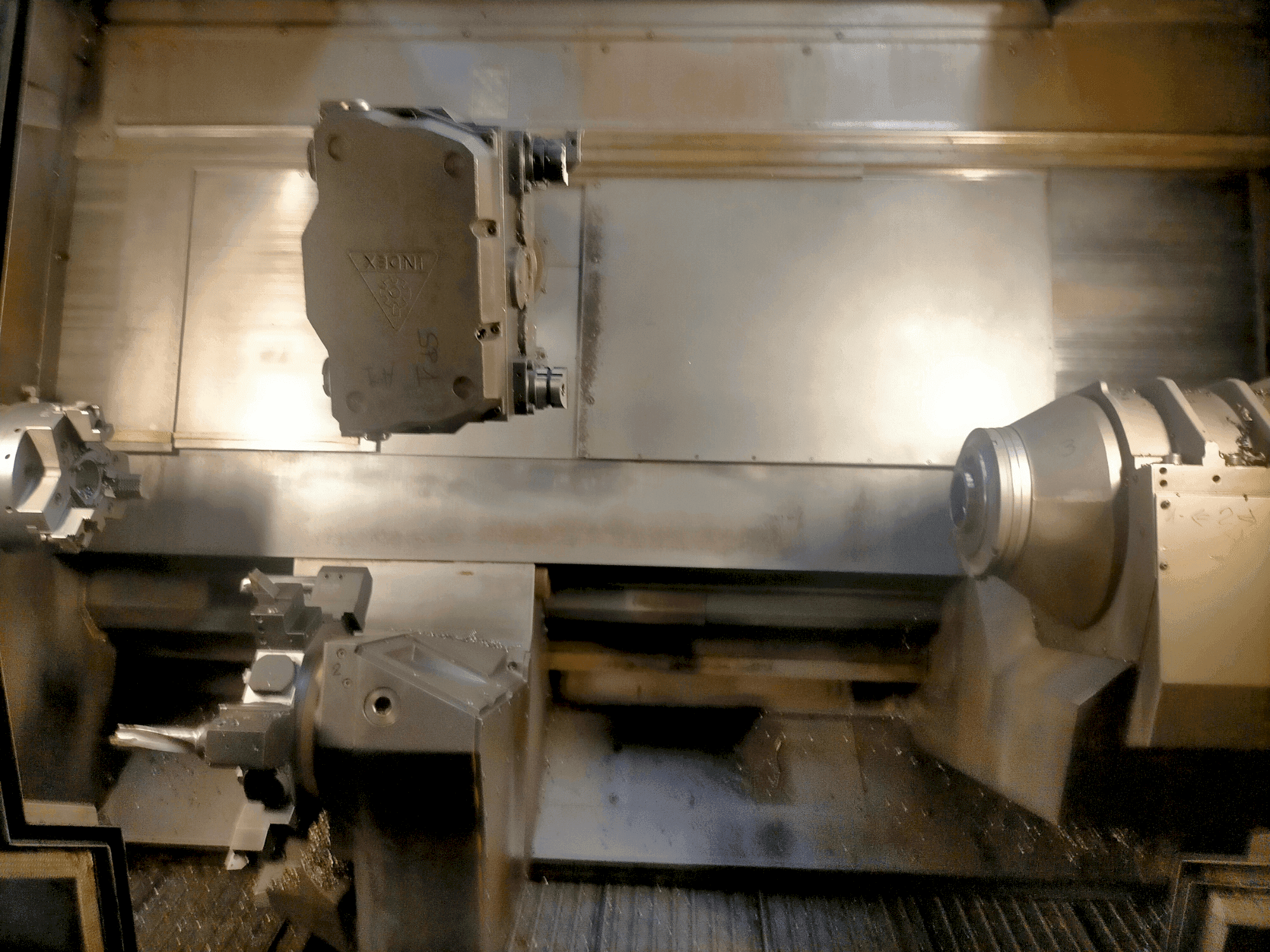

Index - G300 FLEXIT-TUR-IND-1999-00001

Vantaggi della macchina

Vantaggi tecnici della macchina

• Diametro massimo del pezzo: 250 mm
• Dimensioni dell'utensile: 125 x 150 mm
• Diametro del cuscinetto: 30 mm
• Con alimentazione interna ed esterna del refrigerante

Informazioni extra

Velocità e coppia Velocità massima dello stadio 2 del cambio: 1500 giri/min (2000 giri/min in opzione) Coppia massima al 40% del ciclo di lavoro: Stadio di trasmissione 1: 24-31 Nm Stadio a ingranaggi 2: 96-124 Nm Movimento Assi: 3 Corsa (X / Y / Z) in mm: 215 / 180 / 950 o 1490 Forza di avanzamento (N): 8000 / 16000 / 13000 Avanzamento rapido (m/min): 20 / 7.5 / 20 Risoluzione (µm): 0.05 / 0.05 / 0.1 Asse B Campo di rotazione: 360° Passi di indicizzazione con blocco: 5° Risoluzione angolare: 0.001° Tempo di rotazione per 180°: 1 sec. Scorrimento trasversale 2 Opzione testa a revolver con interfaccia HSK-B63 Stazioni: 24 Cambio utensile Pinza doppia girevole, azionata idraulicamente Distanza tra le pinze: 240 mm Tempo di rotazione per 180°: 0.5 s Corsa (sollevamento idraulico): 150,3 mm Corsa (avanzamento idraulico): 5 mm Tempo di cambio utensile nell'area di lavoro: 6-11 s Magazzino della catena di utensili Stazioni utensili: 80, 100 o 120 Limite di diametro dell'utensile: 90 mm (gli utensili con Ø superiore a 85 richiedono uno slot vuoto accanto a loro) Trasmissione a catena: Controllo NC Velocità della catena: 40 m/min Angolo di rotazione per l'orientamento dell'utensile: ±90 Peso del magazzino utensili: 980 kg
