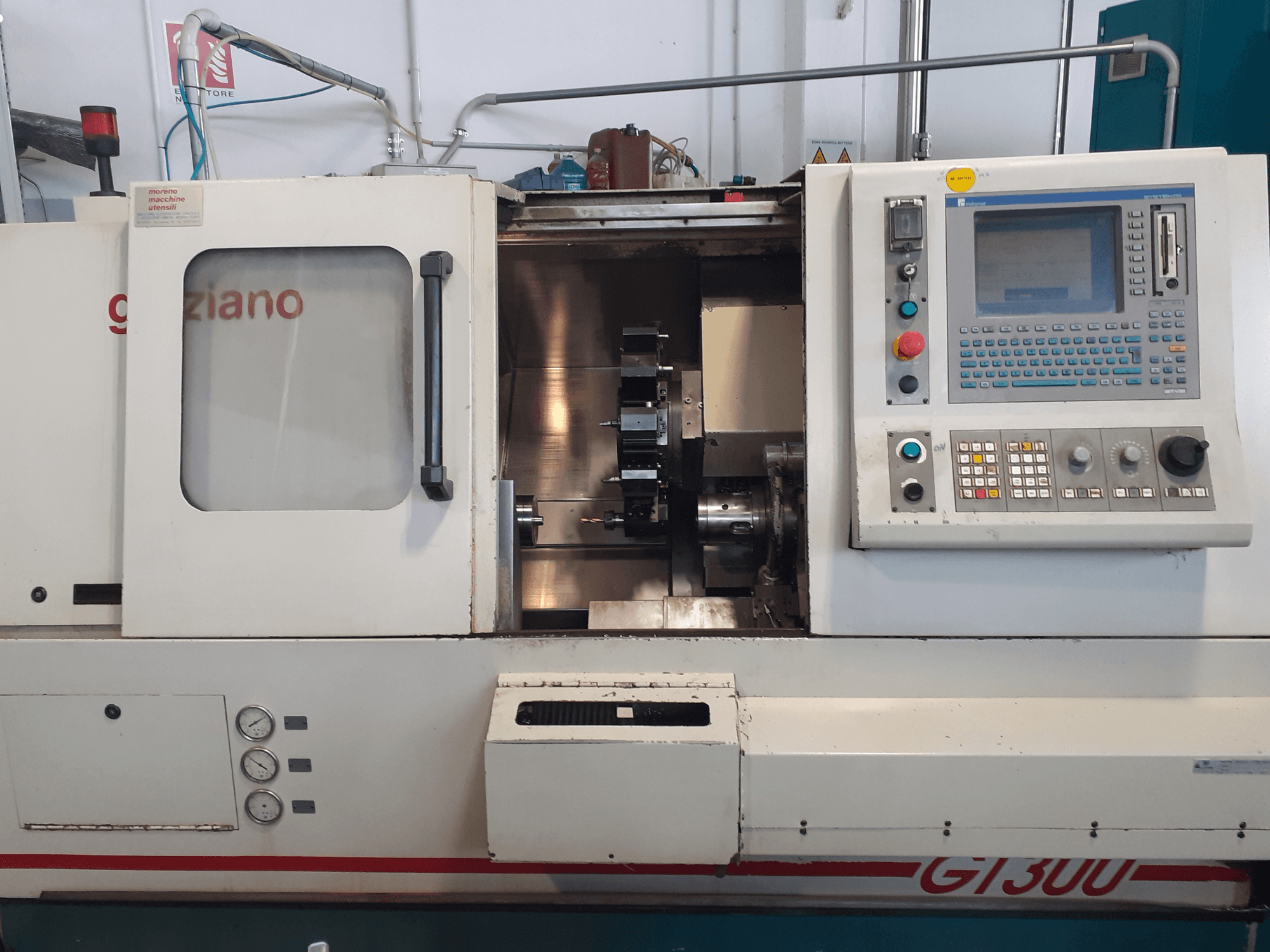

Graziano - GT 300IT-TUR-GRA-1998-00002

Configurazione principale

• Torre portautensili: 12 posizioni, VDI 30

• Unità di controllo: MTC 200

Mandrino principale

• Punta del mandrino: ASA 5"

• Velocità massima del mandrino: 5.000 giri/min (6.000 giri/min opzionali)

• Intervallo di velocità a potenza costante: 800–6.000 giri/min

• Coppia massima del mandrino: 114 Nm a 800 giri/min / 130 Nm a 1.000 giri/min

• Potenza del mandrino: 10 kW in continuo / 14 kW a intermittenza

• Diametro del mandrino: 175 mm

• Diametro del foro del mandrino: 66 mm

• Diametro del cuscinetto anteriore del mandrino: 100 mm

• Lubrificazione del cuscinetto del mandrino: grasso

• Gamme di velocità: 1

• Contro-mandrino: No

Area di lavoro / Capacità

• Distanza tra i centri: 590 mm

• Altezza tra i centri: 190 mm

• Diametro di lavoro sul bancale: 330 mm

• Diametro di tornitura sopra la slitta: 260 mm

• Diametro massimo di tornitura: 230 mm

• Capacità barra: 52 mm

• Corsa sull'asse Z: 500 mm

• Corsa asse X: 160 mm

Viti a ricircolo di sfere

• Asse Z: 32 × 10

• Asse X: 32 × 10

Avanzamento / Assi

• Avanzamento rapido asse Z: 30 m/min

• Avanzamento rapido asse X: 30 m/min

• Velocità di avanzamento rapido asse C1: 100°/min

• Coppia asse C1: 130 Nm

• Spinta sull'asse Z: 4.500 N (regolabile tramite CNC)

• Spinta sull'asse X: 4.500 N (regolabile tramite CNC)

• Numero di assi: 2 (3 opzionali)

Sistema di misura

• Asse Z: Encoder rotativo assoluto (lineare opzionale)

• Asse X: scala ottica

• Risoluzione assi lineari X/Z: 0,001 mm

• Risoluzione asse C: 0,001° (opzionale)

Torrella portautensili / Utensili motorizzati

• Utensili motorizzati: Sì

• Torrella: Sauter tipo 0.5.450.216

• Posizioni utensili: 12

• Interfaccia utensile: VDI 30

• Sezione del gambo dell'utensile: 20 × 20 mm

• Velocità utensile motorizzato: 4.000 giri/min

• Potenza utensile motorizzato: 4 kW

• Coppia dell'utensile motorizzato: 20 Nm

Impianto elettrico

• Tensione: 400 V ±10%

• Frequenza: 50/60 Hz ±1%

• Carico collegato: 24 kVA

• Fusibili di protezione della linea a 400 V: 50 A

• Interruttore di linea da 400 V: 39 A

• Sezione del cavo di collegamento: 4 × 10 mm²

Gruppo idraulico

• Pressione massima di esercizio: 45 bar

• Capacità del serbatoio: 40 L

• Portata della pompa: 14 L/min

Unità di lubrificazione degli assi

• Capacità del serbatoio: 2,7 L

Sistema di raffreddamento

• Capacità serbatoio: circa 240 L

• Portata della pompa: 30 L/min

• Portata all'utensile: 14,5 L/min

• Pressione: 5 bar

Serbatoio di raffreddamento della testa

• Capacità: 10 L (con scambiatore di calore)

Unità di controllo

• Controllo: MTC 200
