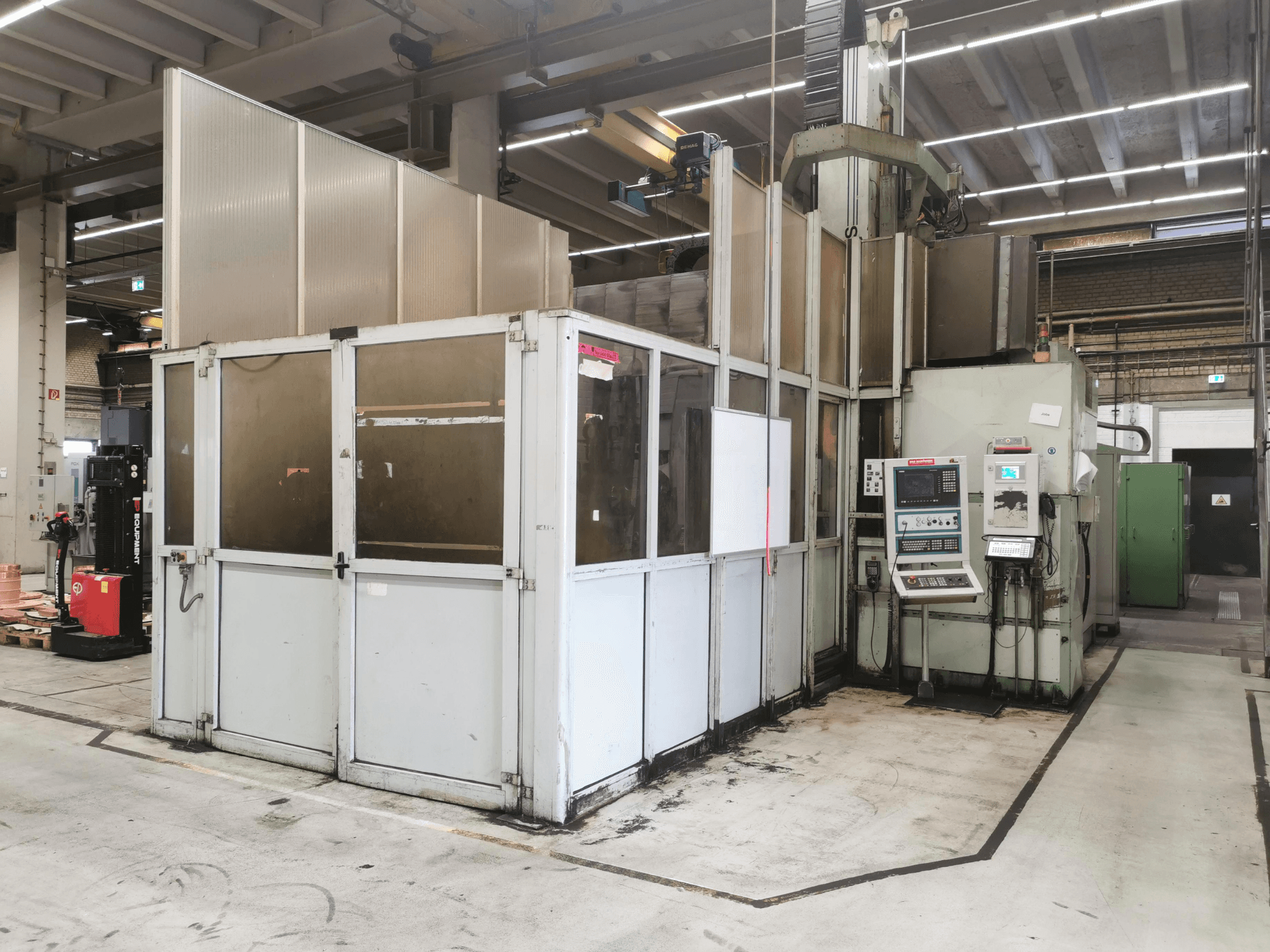

JOBS - Jomach 241DE-MIL-JOB-2007-00001

- Sistema di controllo: Siemens Sinumerik 840D (versione software 3.7 MMc 103, controllo NC JO'CAM)

- Ore di funzionamento: 91.055,12 h

- Ore di funzionamento del mandrino: 34.019,20 h

- Corsa asse X (longitudinale): 3.400 mm (+ 2.000 mm per i cambi pallet)

- Corsa dell'asse Y (trasversale): 2.500 mm

- Corsa asse Z (verticale): 1.250 mm

- Distanza tra le colonne: 2.200 mm

- Asse C (testa girevole - prima rotazione): ±400°

- Asse A (testa girevole - seconda rotazione): 220° (±110°)

- Passo minimo di posizionamento assi lineari (X-Y-Z): 0,001 mm (0,00004 pollici) / 0,0005 mm

- Passo minimo di posizionamento assi angolari (C-A): 1° (6.000 Nm)

- Velocità assi lineari (X-Y-Z): da 5 a 16.000 mm/min

- Velocità assi angolari (C/A): 50 / 30 gradi/sec

- Cono mandrino: HSK-A-63

- Velocità del mandrino: da 500 a 4.000 giri/min

- Potenza motore mandrino S6 (S1): 25 kW / 17 kW (15 kW) / 20 kW / 18,5 kW (15 kW) / 47 kW (39 kW)

- Tipo del motore del mandrino: Siemens tipo DMR 160.AS.4.FFS

- Punto di rotazione della testa girevole: 250 mm

- Dimensioni del piano di lavoro: 3.000 x 1.500 mm

- Capacità di carico del piano di lavoro: 12.000 kg

- Dimensioni del pallet: 2.500 x 1.500 mm

- Capacità di carico del pallet: 8.000 kg

- Capacità del magazzino utensili: 16 / 32 posizioni (tipo a catena)

- Capacità del rack statico JO'TOOL: da 12 a 360 utensili

- Alimentazione elettrica: da ~70 a 96 kVA

- Alimentazione trifase: 380 V - 50 Hz / 480 V - 60 Hz

- Peso base della macchina: 50.000 kg

- Dimensioni della macchina (ingombro a terra): 11.000 mm x 7.000 mm / 11.200 mm x 6.400 mm

- Pompe per aria compressa / Serbatoio del refrigerante: Johnson (Materiale di tenuta: Viton)

- Attrezzature e accessori opzionali: testa angolare, 2 teste a forcella, magazzino teste, 2 teste rotanti, canna con testa, canna senza testa, supporto per testa 3-A, mandrino di ricambio completo, tutti i motori degli assi nuovi o riparati disponibili a magazzino, documentazione composta da circa 4 cartelle (compresi manuali, fatture di riparazione, rapporto sui difetti del 2006 disponibile)

Magazzino utensili non incluso
