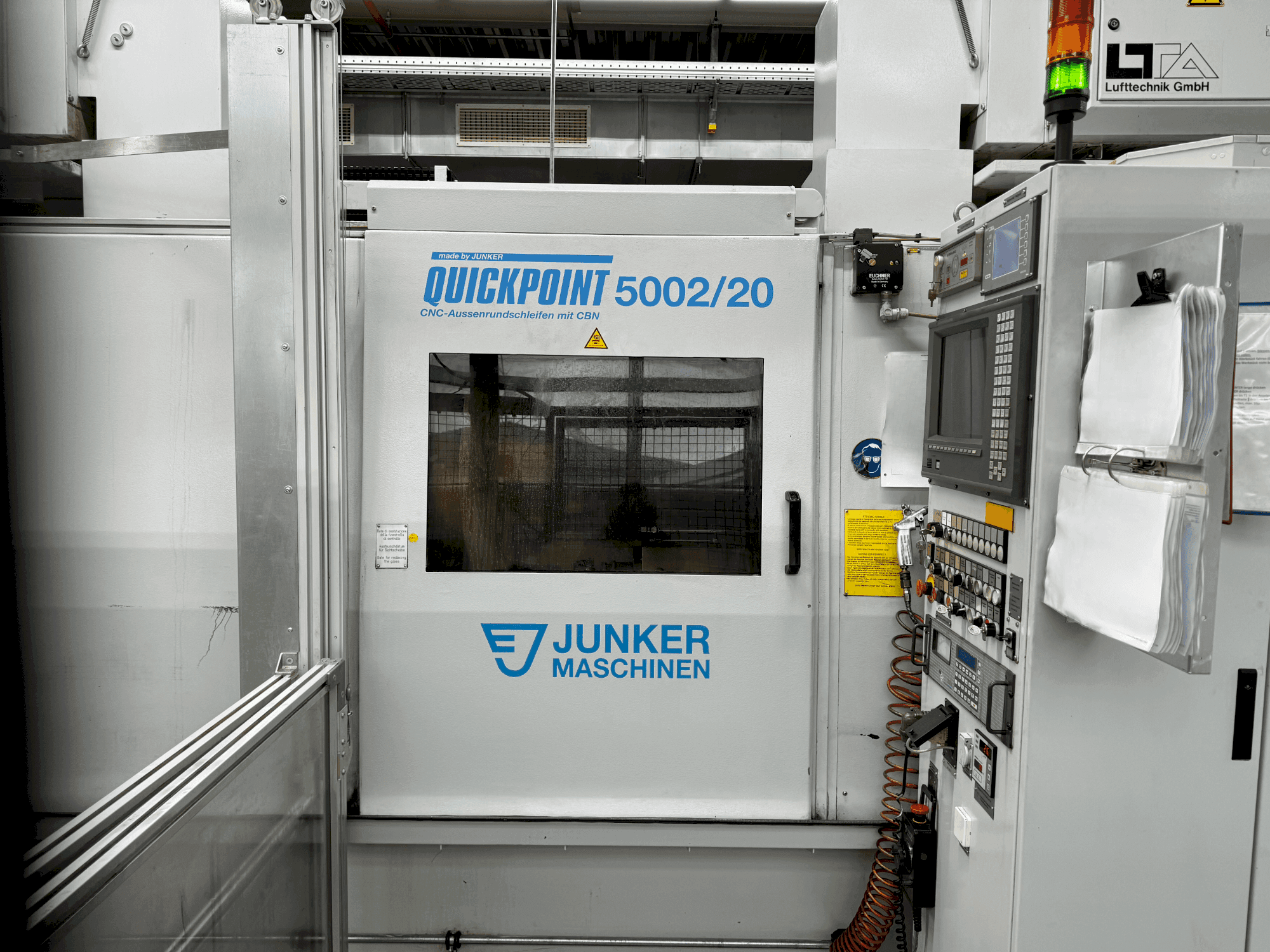

Vista frontale della macchina JUNKER Quickpoint 5002/20

JUNKER Quickpoint 5002/20

JUNKER - Quickpoint 5002/20

2000

27.000 €

prezzo gindumac
(Ex works)
ottieni un preventivo ufficiale
Visita la macchina
fai una controfferta
Scarica PDF

Hai altre domande? Contattaci!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contatta su Whatsapp
Mostra in lingua originale

Questa rettificatrice cilindrica JUNKER Quickpoint 5002/20 è stata prodotta nel 2000 in Germania. Ha un diametro di rettifica di 280 mm e una lunghezza di rettifica di 900 mm. Dotata di un asse z di 900 mm, può gestire un peso massimo del pezzo di 30 kg. L'unità di controllo è un FANUC 15-TB. È dotata di 2 unità di estrazione (realizzate da LTA) e di un sistema di filtraggio dell'olio (costruito internamente). La macchina è attualmente utilizzata come parte di una linea di robot e sarà venduta per essere sostituita da una nuova macchina. Per ulteriori impressioni, vedere la galleria di foto e video.

Panoramica

  • marca: JUNKER
  • anno: 2000
  • MODELLO: Quickpoint 5002/20
  • tipo di applicazione: Rettifica
  • Località: Germania
  • tipo di macchina: Rettificatrici
  • disponibilità: Immediata
  • marca unità di controllo: FANUC
  • ID GINDUMAC: DE-GRI-JUN-2000-00001

Informazioni tecniche

Informazioni generali

  • Lunghezza macchina: approx. 5000 mm
  • Larghezza macchina: approx. 5000 mm
  • Altezza macchina: approx. 2500 mm
  • Peso della macchina: approx. 15000 kg

Sistema di controllo

  • Marca: FANUC
  • Modello: 15-TB

Trasmissione principale

  • Numero di assi: 3

Movimento

  • Movimento ASSE-Z: 900 mm

Pezzo in lavorazione

  • Diametro del pezzo: 250 mm
  • Pezzo in lavorazione z: 900 mm
  • Peso del pezzo in lavorazione: max. 30 kg

Tail Stock

  • Diametro contropunta: 100 x 430 mm

    Dotazione supplementare

    • - 2x unità di estrazione (prodotte da LTA)
    • - Sistema di filtraggio dell'olio in gran parte autocostruito nella vaschetta di raccolta, sistema con separatore magnetico (probabilmente riutilizzabile solo in modo condizionato, ma attualmente funzionante), attualmente costruito in un design cold split con raffreddatore interno e condensatore esterno
    • - Le mole di ricambio possono essere consegnate se ancora disponibili alla data di smontaggio.
    • - Saranno disponibili anche altri accessori, come punte, sistemi di guida, sonde di misura, ecc. e potranno essere regalati.

    Informazioni aggiuntive

      Vantaggi della macchina

      • Vantaggi tecnici della macchina:
        • - Sistema di caricamento: manuale
        • - Testa di lavoro: fissa
        • - Mandrino portapezzo // dimensioni: 100 x 400 mm, lubrificazione permanente a grasso, protezione dei cuscinetti mediante aria compressa, azionamento mediante servo-motore (asse c), cono e fissaggio speciale mk4 o collare standard junker ⌀ 75mm
        • - Contropunta // manualmente tramite ruota a catena, pressione di serraggio regolabile tramite idraulica
        • - Manicotto della contropunta // ⌀ 100 x 430 mm, mk 4 risp. Collare standard junker ⌀ 75 mm
        • - Tavola di rettifica // asse z (a controllo numerico)
        • - Testa della ruota // ingresso: asse x (controllato da cnc), orizzontale: da -6° a + 15°, asse b (controllato da cnc), verticale: -0,5°, 0° e +0,5° (orientabile)
        • - Mandrino di rettifica // ⌀ 180 x 400 mm, flangia: ⌀ 190 mm, collare standard: ⌀ 127 mm, potenza motrice: 24 kw
        • - Mola // borazon (cbn) o diamante, diametro: ⌀ 400 mm, foro: ⌀ 127 mm, larghezza rivestimento: 5mm
      • Vantaggi qualitativi della macchina:
        • - Macchina sempre molto ben tenuta
        • - Linea di produzione solida e affidabile
        • - Le macchine quickpoint possono essere utilizzate per un'ampia gamma di applicazioni, e allo stesso tempo vantano una produttività impressionante.
        • - Versatilità ed eccellente qualità del pezzo
        • - 3 assi (x, z e b)

    *Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
