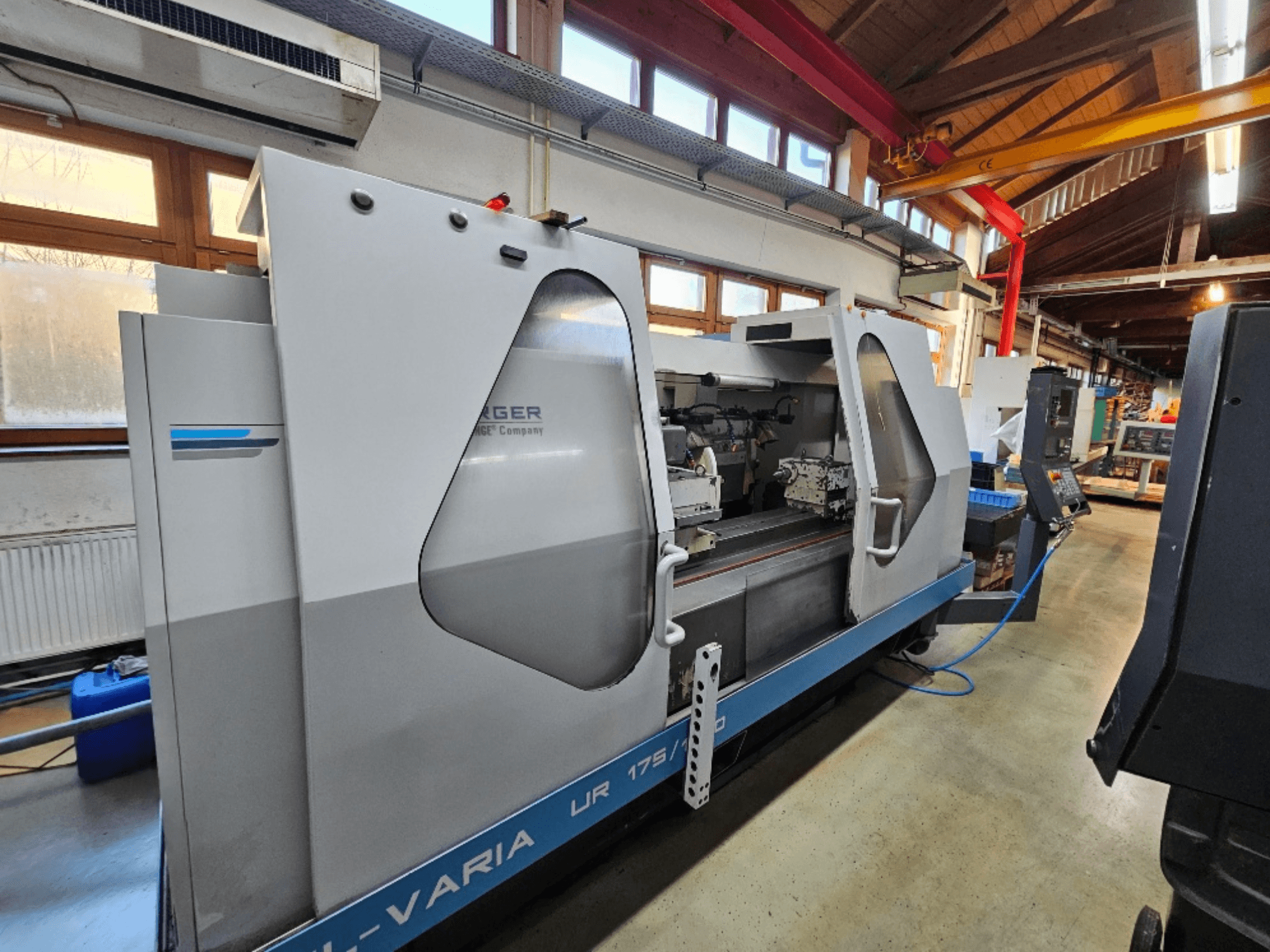

KELLENBERGER - Kel-VariaDE-GRI-KEL-1995-00001

• Capacità: Altezza centrale 175 mm; tra i centri 1000 mm

• Configurazione: Dispositivo di rettifica interno; testa di rettifica inclinabile sull'asse B

Testa di rettifica e asse B

• Teste di rettifica disponibili: R, RS, UR

• Perno della testa R: +30°

• Teste RS/UR, indicizzazione dei pezzi rotanti:

  • Indicizzazione manuale: da 180° a -190°, con incrementi di 2,5°.

  • Indicizzazione automatica: da 180° a -90° (o -30°), passi di 2,5°.

• Asse B (teste RS/UR): rotazione da +180° a -190° (alcune varianti limitate a circa +30°); risoluzione 0,1".

Testa di lavoro

• Testa di lavoro standard (asse C): rotazione da -30° a +120°.

  • Velocità del mandrino: fino a 600 giri/min (continua)

  • Attacco conico: MK5; manicotto di riduzione MK5/MK4

  • Flangia di adattamento: MK5 / DIN 55027 misura 5

  • Capacità di coppia: 160 Nm

  • Pezzo massimo tra i centri: 150 kg

• Testa di lavoro con mandrino rotante:

  • Perno asse C: Da -30° a +120°

  • Velocità del mandrino: 5-500 giri/min (continua)

  • Cono di montaggio: MK5

  • Capacità di coppia: 320 Nm (incluso il dispositivo di bloccaggio)

  • Pezzo massimo tra i centri: 220 kg

Contropunta

• Conicità: MK4

• Corsa del cannotto: 50 mm

• Microregolazione (opzione): ±150 µm (±0,006 in)

Mole e rettifica interna

• Testa UR:

  • Mola sinistra max: 400 × 63 mm

  • Mola destra max (opzione): 400 × 50 mm

  • Velocità periferica massima: 32 m/s

• Testa R:

  • Ruota max: 500 × 100 mm

  • Velocità periferica massima: 32 m/s con motore da 7,5 kW; 45 m/s con motore da 9,2 kW

• Testa RS:

  • Ruota max: 500 × 80 mm

  • Velocità periferica massima: 32 m/s con motore da 7,5 kW; 45 m/s con motore da 9,2 kW

• Rettifica interna (opzione/dispositivo su questa macchina):

  • Foro di montaggio per mandrini ad alte prestazioni (HJN): 80 mm

  • Foro di montaggio per mandrini ad alta frequenza (MFV): 120 mm

Assi e tavole

• Asse Z (tavola inferiore):

  • Velocità massima: 15 m/min

  • Risoluzione: 0,1 µm

  • Corsa (versione 1000 mm tra i centri): 1150 mm

• Campo di rotazione della tavola superiore (1000 mm tra i centri): Da 0 a +9°

• Asse X (slitta di rettifica):

  • Corsa massima: 320 mm

  • Velocità massima: 7,5 m/min

  • Risoluzione: 0,1 µm

Motori di azionamento

• Slitta asse X: 0,94 kW (2000 min-¹)

• Asse Z tavola: 0,94 kW (2000 min-¹)

• Indicizzazione / asse B: 0,63 kW (3000 min-¹)

• Mandrino di rettifica UR: 4,4 kW a 50 Hz (3000 min-¹) / 5,2 kW a 60 Hz (3600 min-¹)

• Mandrino di rettifica R/RS (versione da 7,5 kW): 7,5 kW a 50 Hz (1500 min-¹) / 9 kW a 60 Hz (1800 min-¹)

• Mandrino di rettifica R/RS (versione da 9,2 kW): 9,2 kW a 50 Hz (1500 min-¹) / 11 kW a 60 Hz (1800 min-¹)

• Testa di lavoro (standard e rotante): 3,1 kW (3000 min-¹)

• Pompa idraulica: 0,37/0,44 kW (1500/1800 min-¹)

• Pompa idrostatica: 0,37/0,44 kW (1500/1800 min-¹)

Dimensioni, peso, utenze (versione con interasse di 1000 mm)

• Spazio a terra (L × L): 3600 × 2000 mm

• Peso: netto 5000 kg; lordo 6000 kg

• Pressione minima dell'aria: 4 bar

• Emissione di rumore: 70 dB(A)

Dotazione aggiuntiva

• Sistema di raffreddamento con filtro a nastro
