KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (Unità di stoccaggio cavi)

• Produttore: Komax France

• Alimentazione: 3 × 400 V (3P+N)

• Frequenza: 50–60 Hz

• Consumo massimo di potenza: 5.500 VA

• Pressione dell’aria: 4–6 bar

Unità di raffreddamento Cosmotec

• Produttore: Cosmotec

• Modello: XVA36 03 320

• Frequenza: 50/60 Hz

• Corrente: 0,51 A

Schunk KM-CFK-564MF (Modulo di saldatura 1)

• Produttore: Schunk

• Modello: KM-CFK-564MF

• Anno di costruzione: 2012

• Potenza nominale (ciclo di lavoro al 50%): 120 kVA

• Tensione primaria nominale: 500 V

• Frequenza nominale: 1000 Hz

• Potenza di alimentazione: 43 kVA

• Corrente di lavoro secondaria (ciclo di lavoro del 50%): 15,6 kA

• Corrente di cortocircuito secondaria: 120 kA

• Tensione a circuito aperto secondaria: fino a 8 V

• Forza dell’elettrodo: 31–187 daN

• Peso: 180 kg

Schunk KM-CFK-564MF (Modulo di saldatura 2)

• Produttore: Schunk

• Modello: KM-CFK-564MF

• Anno di costruzione: 2012

• Potenza nominale (ciclo di lavoro al 50%): 120 kVA

• Tensione nominale primaria: 500 V

• Frequenza nominale: 1000 Hz

• Potenza di alimentazione: 43 kVA

• Corrente di lavoro secondaria (ciclo di lavoro al 50%): 15,6 kA

• Corrente di cortocircuito secondaria: 120 kA

• Tensione a circuito aperto secondaria: fino a 8 V

• Forza dell’elettrodo: 31–187 daN

• Peso: 180 kg

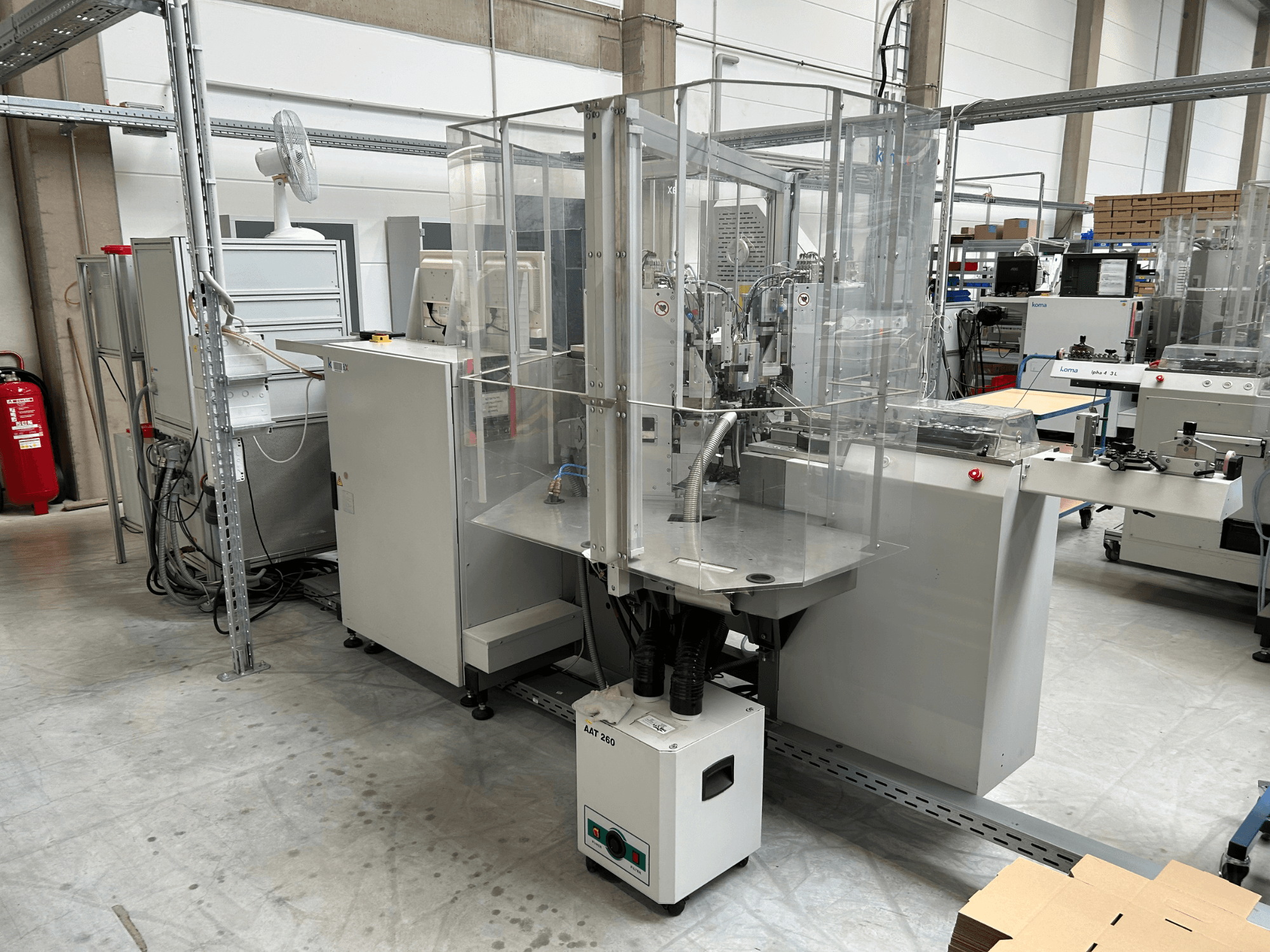

Ambito di applicazione del sistema:

• Macchina completamente automatica Komax Alpha 433 L

• Unità di stoccaggio cavi Komax ADS 123

• Cabinato di sicurezza

• Sistema di aspirazione (AAT 260)

• Computer operativo e unità di controllo

• Vari moduli di crimpatura e lavorazione, opzionali

• Ulteriori accessori opzionali disponibili su richiesta

Utilizzato per:

• Il sistema è in perfette condizioni di funzionamento ed è stato utilizzato per la lavorazione automatica dei cavi, comprese le operazioni di taglio, spellatura, crimpatura e saldatura

• Tutti i sistemi sono attualmente ancora alimentati e pienamente funzionanti
