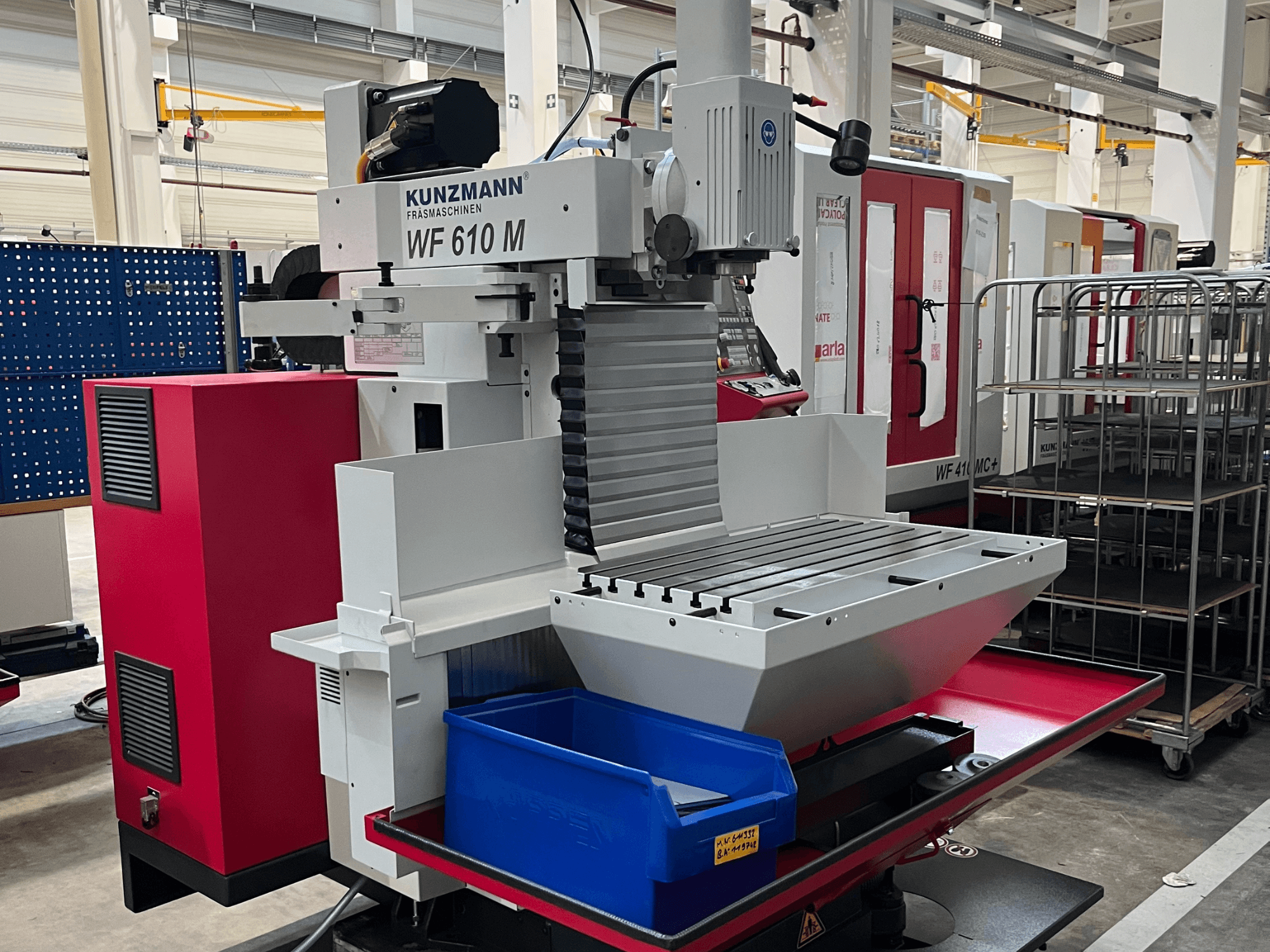

KUNZMANN - WF 610 MDE-MIL-KUN-2026-00001

- Nuova macchina

- Azionamento principale: azionamento principale a variazione continua a regolazione elettronica per mandrino di fresatura verticale

- Potenza di azionamento del mandrino: 8,5 kW (S1 - 100% ED) / 16,2 kW (S6 - 25% ED)

- Attacco utensile: SK 40 DIN ISO 7388

-1 Forma AD (precedentemente DIN 69871 Forma AD) con perno di trazione DIN ISO 7388-3 Forma AD (precedentemente DIN 69872)

- Azionamenti di avanzamento: servoazionamento a regolazione elettronica continua per ciascun asse

- Velocità di avanzamento rapido X / Y / Z: fino a max. 5 / 5 / 4 m/min (regolabile in continuo)

- Tipo di tavola: tavola angolare rigida (Winkeltisch, starr)

- Superficie di serraggio: 800 x 425 mm

- Scanalature a T: 6 x 14 H7 (passo / distanza: 63 mm)

- Carico massimo del tavolo: 300 kg

- Testa di fresatura verticale: orientabile di +/- 90°, canna estensibile manualmente tramite leva, corsa 70 mm (fissabile), raffreddamento ad aria in funzione della velocità

- Serraggio utensili: serraggio meccanico automatico, forza di serraggio 10.000 N (sblocco idraulico)

- Sistema di misura: sistemi a scala lineare con codifica della distanza, diretti, incrementali, risoluzione 0,001 mm

- Volantini di sicurezza: su tutti e 3 gli assi

- Volantino elettronico: HEIDENHAIN HR 510 FS portatile con tasti di selezione assi integrati, potenziometro di avanzamento e pulsante di arresto di emergenza (compresa staffa sul pannello di comando)

- Tensione di esercizio: 400 V / trifase / 50 Hz

- Corrente nominale / Fusibile di sicurezza: 20 A / 25 A

- Potenza allacciata: 13 kVA - Tensione di comando: 24 V

- Peso della macchina base: circa 2.000 kg (compresi i fluidi, senza optional/utensili)

- Peso massimo di trasporto: 2.100 kg

- Sistema di raffreddamento: serbatoio indipendente, capacità 66 litri

- Lubrificazione centralizzata: sistema di lubrificazione centralizzata automatica con serbatoio dell’olio residuo separato e facilmente accessibile

- Luce di lavoro: lampada a braccio flessibile a LED

- Elementi di livellamento della macchina: 1 set = 4 pezzi
