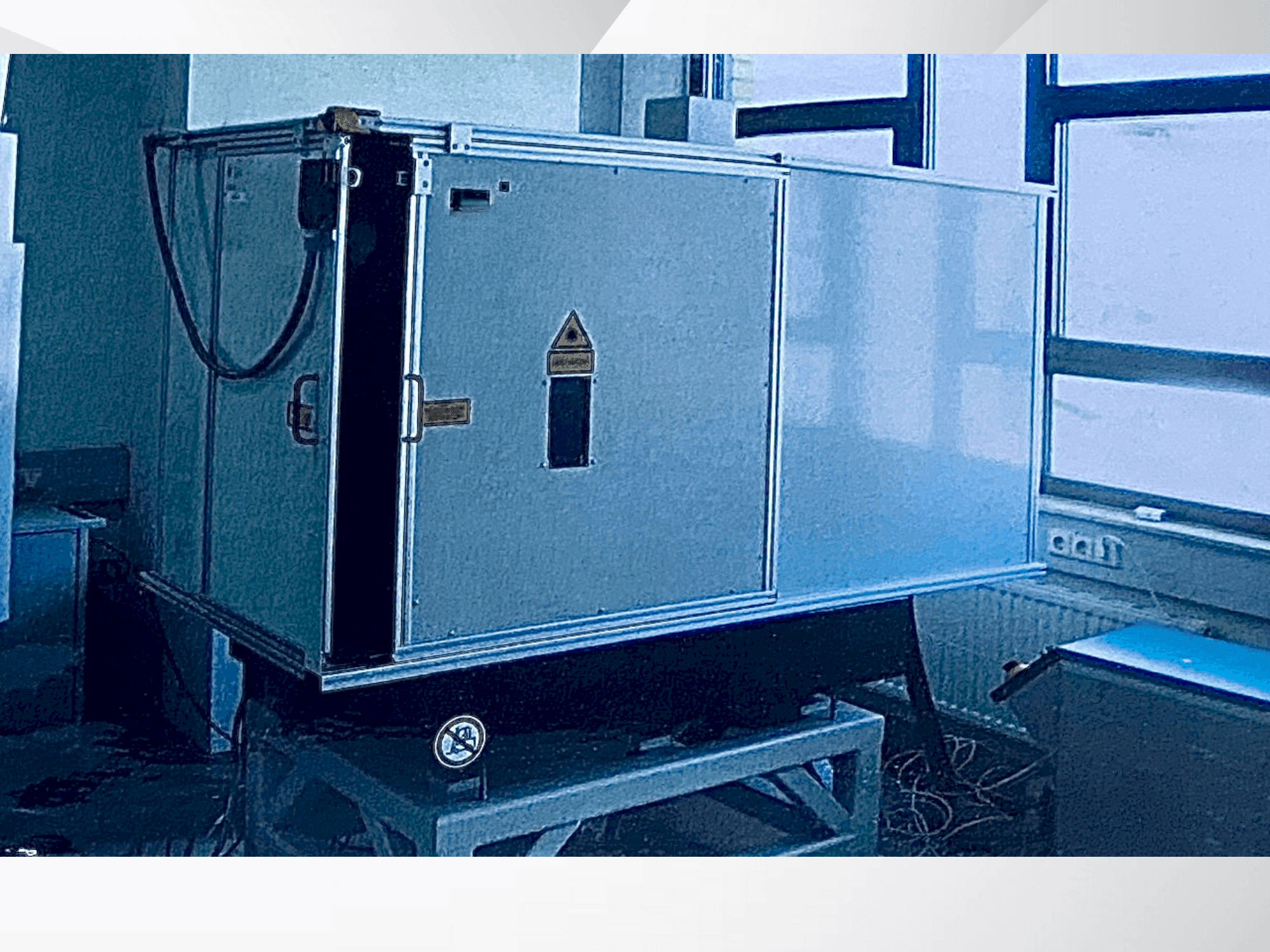

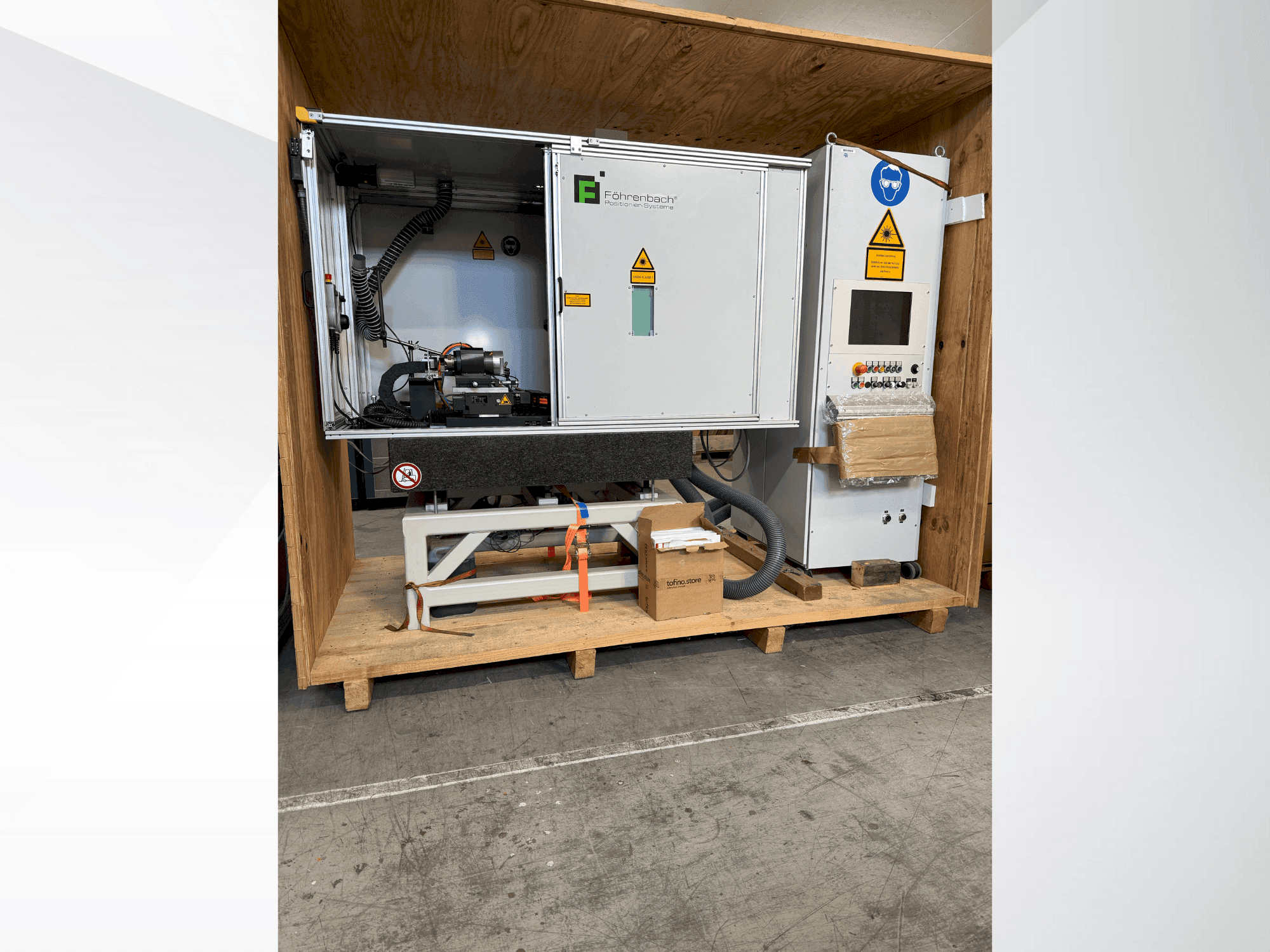

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Applicazione: Sistema di posizionamento a 4 assi per la lavorazione/taglio laser

• Base e involucro:

  • Telaio di base in acciaio saldato; dimensioni LxLxH 1115 x 443 x 814 mm; colore RAL 7035

  • Struttura in granito con piastra di base, angolo in granito, unità di supporto, boccole filettate

  • Cabina di sicurezza per laser, classe 4 (EN 60825-1), con copertura totale e finestre di visualizzazione

  • Porta scorrevole anteriore con maniglia, finestra di sicurezza laser integrata, vetro di protezione laser supportato da telecamera

  • Pannelli in lamiera d'acciaio da 2 mm, verniciati a polvere RAL 7035; copertura rimovibile

  • Luce di segnalazione a 3 colori; interruttore di blocco della porta; telaio profilato 30x30 e 60x30

• Configurazione degli assi:

  • Asse A: RT3A 100x100 tavola rotante ad azionamento diretto

  • Asse Z: Slitta di precisione PFS 325x300

  • Asse Y: Asse lineare PFL 230/400

  • Asse X: asse lineare 180/100

• Tavola XY (PFLG 400x100):

  • Corsa: X 400 mm, Y 100 mm; velocità 6 m/min

  • Precisione di posizionamento ±0,005 mm/300 mm; ripetibilità ±0,001 mm

  • Accelerazione 10 m/s²; carico massimo 1 kg

  • Forza continua con raffreddamento 1110 N; azionamento a motore lineare

  • Materiale: ghisa GGG-25; raffreddamento ad acqua

  • Encoder: Heidenhain LC 483, classe di precisione ±5 µm

• Asse Z:

  • Corsa 300 mm; velocità 0,12 m/min

  • Precisione di posizionamento 0,03 mm/300 mm; ripetibilità 0,003 mm

  • Vite a sfere K25x5, classe di precisione T5; mandrino precaricato

  • Montaggio del motore tramite accoppiamento a flangia; materiale ghisa; installazione verticale

• Asse rotante (asse A/C) RT3A100x100:

  • Motore sincrono trifase a commutazione elettronica

  • Diametro tavola 99 mm; foro passante 20 mm; centraggio 30 H7

  • Peso 5,2 kg; classe di protezione IP40 (IP54 con spurgo dell'aria)

  • Corse <4 µm; planarità 4 µm; concentricità ±1,5 µm

  • Velocità massima 1300 giri/min.

  • Sistema di misura: Renishaw Signum; periodo del segnale 20 µm; uscita 1 Vss

  • Tensione del circuito intermedio 600 V

  • Coppia: nominale raffreddata ad aria 1,5 Nm; nominale raffreddata ad acqua 2,5 Nm; picco 5 Nm

• Sistema laser:

  • Tipo: LASAG KLS 246 CL60

  • Elettrico: 400 VAC, trifase, 50/60 Hz, 11 kVA

  • Pesi: alimentatore 200 kg; testa laser 35 kg; sorgente laser 25 kg

  • Lunghezza cavo laser 4 m

  • Connessioni: alimentazione di rete, piastra di connessione, acqua di raffreddamento

• Sistema di controllo:

  • Software L2-CNC; sistema IPC per CNC 820-W; interfaccia SERCOS

  • I/O: 24 ingressi, 16 uscite; espandibile

  • OS: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Unità di controllo manuale con volantino; start/stop; arresto di emergenza; integrazione laser E-stop

  • Accelerazione programmabile; compensazione dell'errore dell'asse fino a 1000 punti

  • Schermo touchscreen TFT da 15 pollici

• Azionamenti:

  • Servomotore AC, coppia nominale 2,35 Nm

  • Encoder assoluto 512 incrementi; con freno

Dotazione aggiuntiva

• Refrigeratore a ricircolo d'acqua (AKW13):

  • Intervallo di temperatura da +6 a +26 °C; capacità di raffreddamento 1,7 kW a 15 °C

  • Refrigerante R134a; carica 0,8 kg

  • Potenza del compressore 0,6 kW; consumo energetico 1200 W

  • Alimentazione 230 V, 50 Hz; corrente 6,4-6,5 A

  • Volume del serbatoio 11 l; portata 0,55 m³/h; pressione <1 bar

  • Pressione di esercizio ammessa 18 bar; pompa: centrifuga in ottone

  • Dimensioni 360 x 705/815 x 750 mm; peso 60 kg; livello di rumore <70 dB(A)

• Unità di raffreddamento dell'involucro (Rittal SK):

  • tensione nominale 230 V, 50 Hz, 1~

  • Corrente nominale 5,4 A; corrente di avviamento 12,0 A; pre-fusibile 10 A

  • Potenza frigorifera nominale 825/875 W; potenza frigorifera utile 1000/790 W

  • Refrigerante R134a, 325 g

  • Pressione consentita: HD/HP 25 bar, ND/LP 16 bar

  • Intervallo di temperatura da 20 °C a 55 °C; livello di rumorosità 64 dB(A); peso 39 kg
