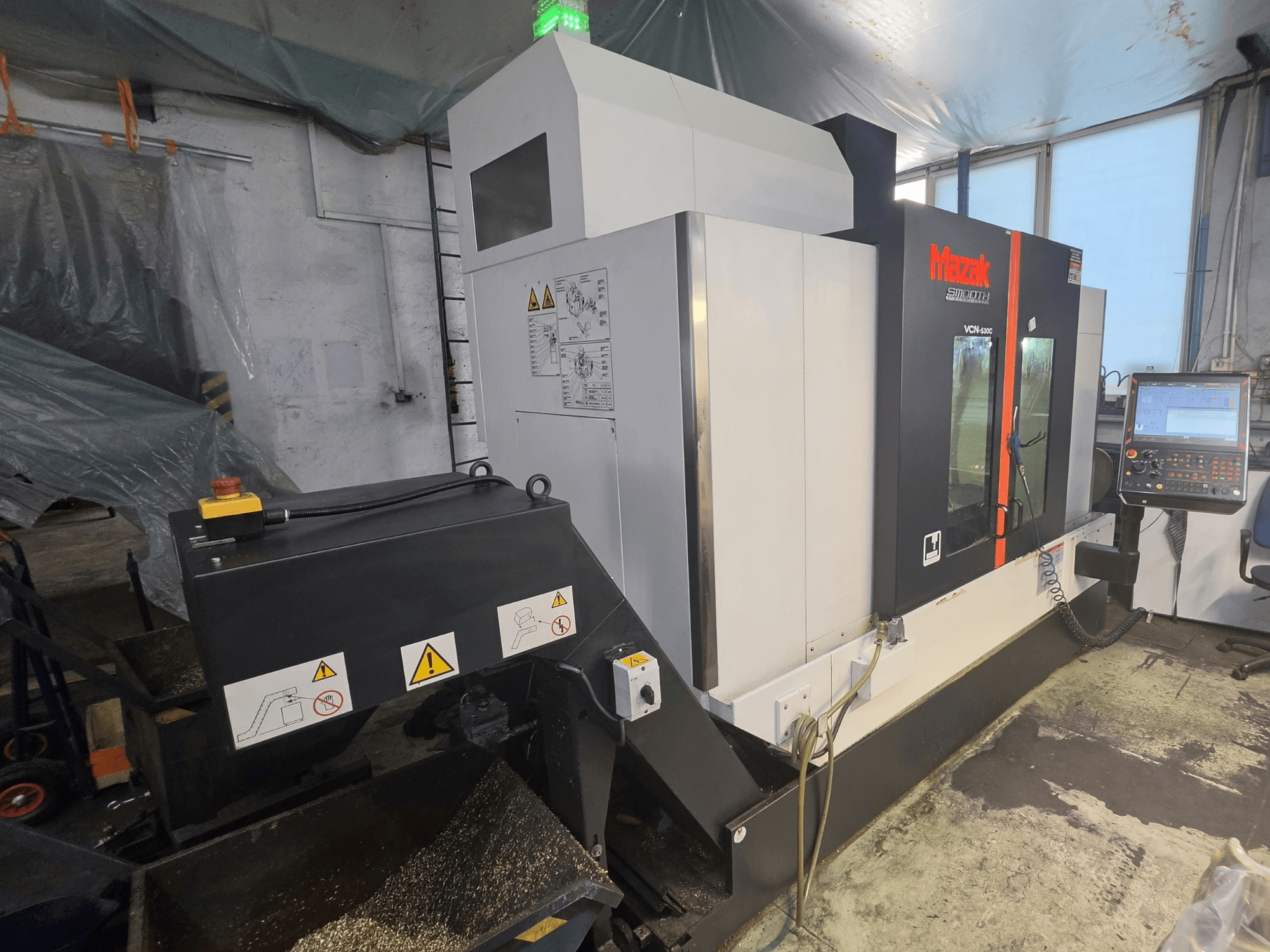

Mazak - MAZAK VCN-530CPL-MIL-MAZ-2020-00001

Area di lavoro e corse

• Distanza dal piano di lavoro alla punta del mandrino: 150–660 mm

• Distanza dalla superficie della colonna al centro del mandrino: 586 mm

Tavola

• Dimensioni: 1.300 × 550 mm

• Scanalature a T: 5 × 18 mm; passo 100 mm

Mandrino

• Trasmissione: a due gamme selezionabili elettricamente

• Foratura del cuscinetto del mandrino: 70 mm

• Tempo di accelerazione: 2,0 s

• Potenza del motore: 18,5 kW (5 min) / 11 kW (40% ED) / 7,5 kW (S1)

Velocità di avanzamento

• Avanzamento rapido X/Y/Z: 42 m/min

• Avanzamento di taglio X/Y/Z: 1–42.000 mm/min

Cambio utensili automatico

• Diametro massimo utensile: 80 mm (utensili adiacenti) / 125 mm (scomparti adiacenti vuoti)

• Lunghezza massima utensile: 350 mm (dalla linea di riferimento)

• Selezione utensili: memoria casuale MAZATROL, percorso più breve

• Tempo di cambio utensile: 1,3 s

Gestione del refrigerante e dei trucioli

• Refrigerante ad alta pressione attraverso il mandrino: circa 15 kgf/cm² (~14,7 bar)

• Serbatoio del refrigerante: 250 L

• Lavaggio con refrigerante dei coperchi

• Pistola di lavaggio manuale

• Getto d'aria sul pezzo

• Predisposizione per l’aspirazione della nebbia

Funzioni di controllo e preparazione alla sonda

• Maschiatura sincrona

• Dimensione massima del programma: 8 MB

• Costante di inclinazione G00 (ottimizzazione del movimento rapido)

• Preparazione per la sonda per pezzi Renishaw OMP60

Dimensioni della macchina

• Ingombro a terra: 2.880 × 3.102 mm

Attrezzature aggiuntive

• Tavola rotante a controllo numerico Kitagawa, serie MR250 (Tipo: MR250RAE13)

  • Data di produzione: ottobre 2020

  • Peso: 85 kg

  • Supporto meccanico per MR250 incluso

• Trasportatore di trucioli a nastro incernierato sul lato sinistro CROWTHER

• Illuminazione supplementare dell’area di lavoro

• Colonna segnaletica a LED a tre colori

• Manuali e etichette di sicurezza in polacco
