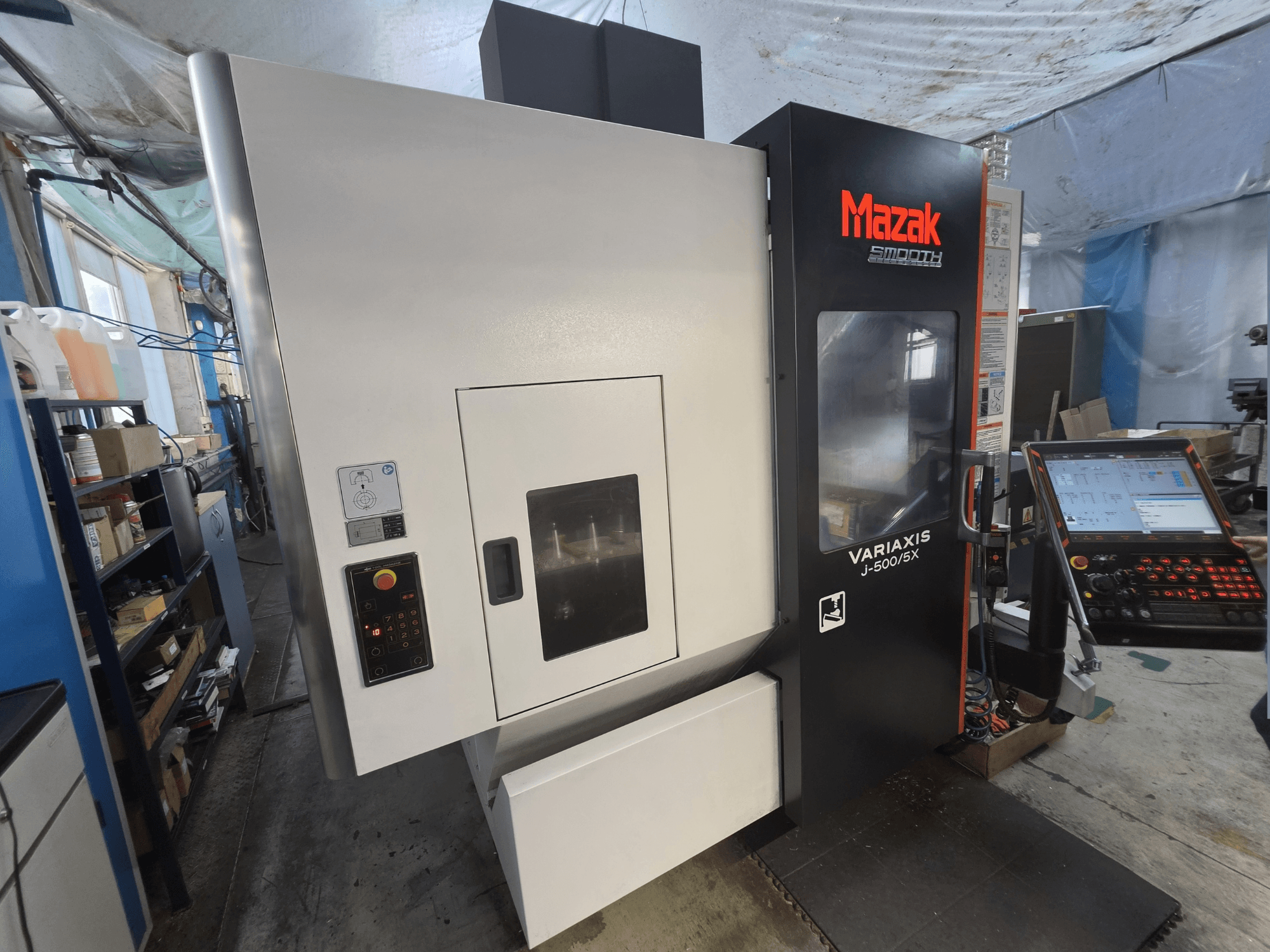

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2022-00001

• Controllo CNC: MAZATROL SmoothX con touchscreen a colori da 19 pollici

Capacità operativa e corse

• Inclinazione asse A: da -120° a +30°

• Rotazione dell’asse C: ±360°

• Incremento di indicizzazione assi A/C: 0,0001°

• Avanzamento rapido X/Y/Z: 30.000 mm/min

• Avanzamento massimo di taglio su X/Y/Z: 30.000 mm/min

• Tempo di indicizzazione dell’asse A: 0,6 s per 90°

• Tempo di indicizzazione dell'asse C: 0,55 s per 90° / 1,05 s per 180°

Tavola e giochi

• Tavola basculante/rotante (assi A/C)

• Dimensioni del tavolo: 500 × 400 mm

• Tavola con scanalature a T (secondo la configurazione finale)

• Distanza dalla punta del mandrino alla superficie del tavolo (tavolo in posizione orizzontale): 50–560 mm

• Distanza dalla punta del mandrino al centro del piano (piano in posizione verticale): 40–550 mm

Mandrino

• Sistem di raffreddamento del mandrino con serbatoio dell’olio di raffreddamento da 16 L

• Orientamento del mandrino programmabile con incrementi di 1°

Magazzino utensili e ATC

• ATC con funzione di recupero; display digitale del magazzino utensili e pannello di comando esterno

• Selezione utensili: indirizzi fissi con selezione automatica del percorso più breve

• Perno di trazione: Yamazaki ANSI

• Lunghezza massima utensile: 300 mm

• Diametro massimo dell’utensile con utensili adiacenti: 90 mm

• Diametro massimo dell’utensile con tasche adiacenti vuote: 130 mm

• Tempo da truciolo a truciolo: 6,20 s

Misurazione e sondaggio

• Sonda radio per pezzi Renishaw RMP600

• Sistema MAZA-CHECK

• Misurazione automatica della lunghezza dell’utensile e rilevamento della rottura dell’utensile

• Misurazione automatica della lunghezza dell’utensile con codice G37

• Sistema di posizionamento assoluto

Gestione del refrigerante e dei trucioli

• Lubrificante ad alta pressione attraverso l’utensile: circa 15 kgf/cm² (≈14,7 bar), circa 35 L/min

• Serbatoio del refrigerante: 300 L

• Sistema di lavaggio con refrigerante e pistola di lavaggio manuale

• Raffreddamento delle viti a ricircolo di sfere X/Y/Z

• Getto d’aria sul pezzo

Controllo e software

• CNC MAZATROL SmoothX

• Pacchetto di programmazione EIA/ISO

• Controllo simultaneo a 5 assi

• Pacchetto aggiuntivo per la lavorazione a 5 assi per SmoothX

• Rotazione delle coordinate 3D

• Maschiatura sincrona fluida

• Costante di pendenza G00 (ottimizzazione della corsa rapida)

• Riavvio fluido

• Piano di lavorazione inclinato

• Avanzamento inverso nel tempo

• Offset di lavoro estesi: 300 coppie

• Macro variabili: 600 variabili

• Lavorazione ad alta velocità e levigatura

• Compensazione geometrica per assi rotativi

• Interfacce: USB, LAN, scheda SD

Struttura, sicurezza e altre caratteristiche

• Volantino elettronico

• Colonna segnaletica a tre colori

• Accensione/spegnimento automatico della macchina e fase di riscaldamento

• Guide lineari a rulli

• Custodia completa con coperchio superiore; porta operatore interbloccata

• Illuminazione dell'area di lavoro

• Scudo di sicurezza intelligente (ISS)

• Marcatura CE

Dotazione aggiuntiva

• Trasportatore a nastro con cerniera sul lato destro CROWTHER (per la lavorazione dell’acciaio)

• Unità di aspirazione nebbia GX500 con predisposizione per l'aspirazione

• Trasformatore di alimentazione per il mercato europeo

• Kit di installazione della macchina

• Manuali in polacco ed etichette di sicurezza
