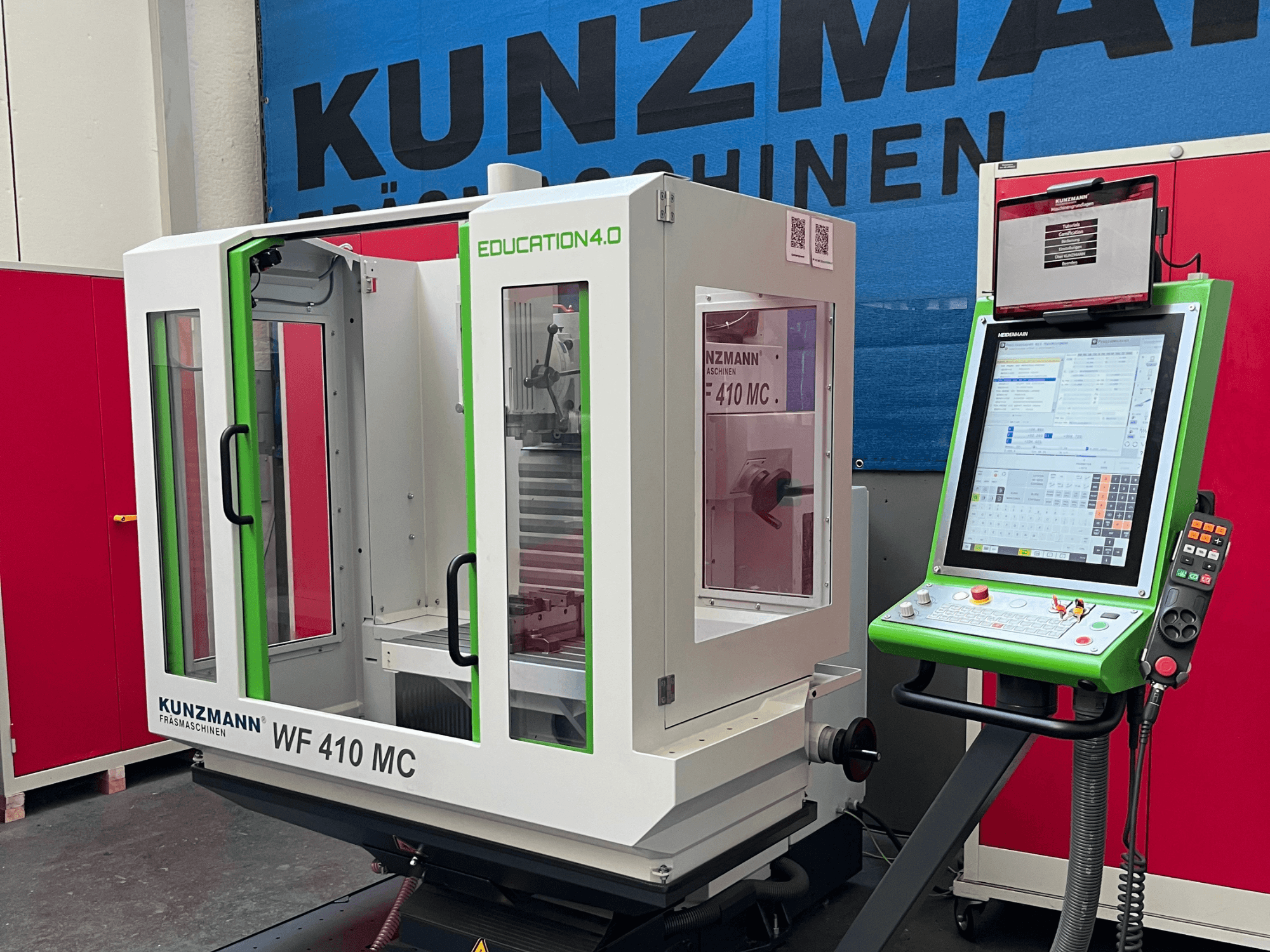

KUNZMANN - WF 410 MCDE-MIL-KUN-2023-00001

- Macchina dimostrativa

- Ore di funzionamento della macchina: 910 h

- Potenza mandrino S1-100% ED: 6,8 kW

- Potenza mandrino S6-25% ED: 13,0 kW

- Velocità del mandrino (funzionamento manuale): regolabile in continuo da 1 a max. 4.500 giri/min

- Velocità del mandrino (funzionamento automatico): regolabile in modo continuo da 1 a max. 5.000 giri/min

- Azionamenti di avanzamento: servoazionamento a variazione continua a controllo elettronico per ciascun asse

- Corsa rapida / Velocità di avanzamento assi X, Y, Z: regolabile in continuo fino a max. 5 / 5 / 5 m/min

- Tensione di esercizio: 400 V - Frequenza di rete: 50 Hz - Numero di fasi: 3

- Corrente nominale: 24 A - Fusibile principale: 32 A

- Capacità di interruzione in cortocircuito: 10 kA

- Potenza assorbita / Potenza di allacciamento: circa 17 kVA

- Tensione di comando: 24 V

- Peso di installazione (macchina base): circa 1.800 kg (compresi i fluidi, senza optional/utensili)

- Peso massimo di trasporto: 2.030 kg

- Struttura della macchina: struttura in fusione ottimizzata secondo la teoria FEM con design a slitta trasversale

- Guide: guide piatte temprate e rettificate sugli assi X, Y, Z con coperture metalliche

- Sistema di azionamento: viti a ricircolo di sfere su tutti gli assi

- Attacco mandrino: SK 40 DIN ISO 7388-1 forma AD con perno di trazione DIN ISO 7388-3 forma AD (codice articolo: 10-113300)

- Testa di fresatura verticale: campo di rotazione +/- 90°, canna estensibile manualmente con tornello, corsa 70 mm, fissabile, raffreddamento ad aria in funzione della velocità, protezione per fresa

- Serraggio utensili: serraggio meccanico automatico degli utensili, forza di serraggio 10.000 N, sblocco idraulico

- Sistema di misura: sistemi di misura lineari a codifica di distanza, diretti, incrementali, risoluzione 0,001 mm

- Protezione da sovraccarico: Rilevamento del sovraccarico tramite tecnologia di azionamento e controllo

- Volantini di sicurezza: su tutti e 3 gli assi - Cabina di sicurezza: cabina di protezione dagli schizzi e dai trucioli montata sul vassoio raccogli-trucioli, che si muove verticalmente con l’asse, finecorsa fissato, 2 porte scorrevoli anteriori, 1 porta a battente a destra, finestre di ispezione su tutti i lati

- Pannello di comando: montato su un braccio lungo e girevole alla base, orientabile

- Lubrificazione: lubrificazione centrale automatica con riempimento iniziale di lubrificante e serbatoio separato per l’olio esausto montato frontalmente

- Sistema di raffreddamento: serbatoio indipendente, capacità 66 L (codice articolo: 10-450111-03)

- Lampada della macchina: lampada a braccio flessibile a LED

- Elementi di livellamento: 1 set = 4 pezzi

- Tavola angolare fissa: superficie di serraggio 650 x 375 mm, 5 scanalature a T 14 H7 (passo 63 mm), capacità di carico massima 250 kg (codice articolo: 10-470050-02)

- Unità di controllo: HEIDENHAIN TNC 620 FS con sicurezza funzionale

- Schermo: touchscreen verticale da 19"

- Capacità di memoria: 30 GB totali, 7,7 GB di memoria programma (Compact Flash CFR)

- Tempo di elaborazione blocco: 1,5 ms - Interfacce dati: USB, Fast Ethernet 1000 Base-T

- Volantino elettronico: HEIDENHAIN HR 510 FS con tasti assi integrati, avanzamento e arresto di emergenza (codice articolo: 10-112862-01)

- Funzione di spegnimento automatico della macchina: spegnimento automatico al termine dell’esecuzione del programma o dopo l’arresto (codice articolo: 10-113785)

- Kit di preparazione per tastatore: per tastatore TS 460 e sistema di regolazione utensili TT 460, comprensivo di unità ricevente SE 660 (codice articolo: 10-113028)

- Pacchetto di formazione ibrido: tablet PC Surface Pro con schermo touchscreen da circa 13" e docking station, router WLAN, dispositivo antifurto, supporto regolabile per tablet (da 7" a 13") con attacchi magnetici, software di formazione interattivo e moduli di gamification (Codice articolo: 10-119102)

- Software di controllo: Software NC versione 817601 18 SP4 Hotfix3 FS
