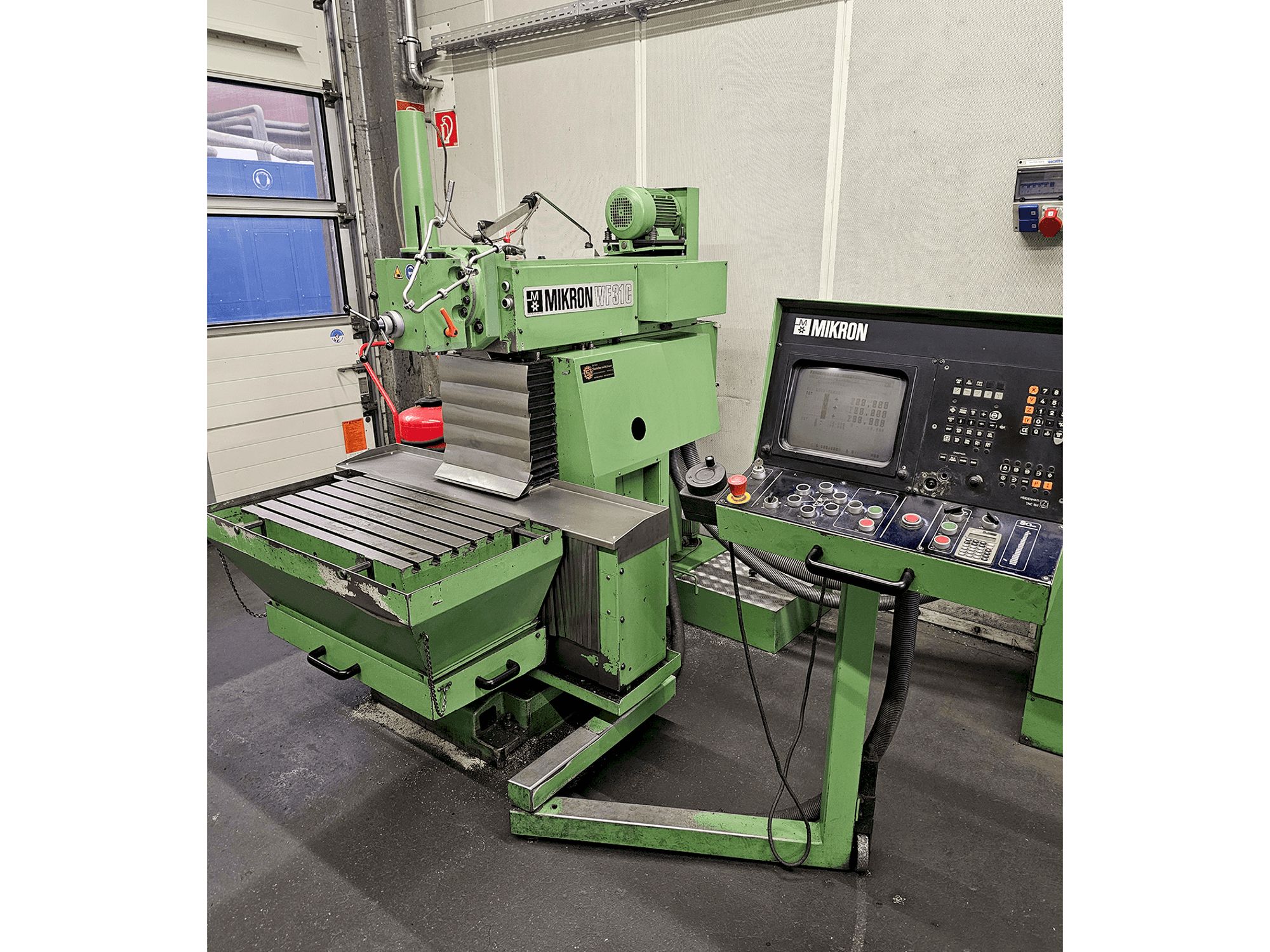

MIKRON - WF-31CDE-MIL-MIK-1986-00001

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Superficie di serraggio verticale: 300 x 450 mm
• Numero di fori filettati: 2 x 6
• Distanza del foro per la filettatura: 45 mm, filettatura: m16
• Superficie di serraggio del tavolo angolare: 460 × 800 mm
• Numero di scanalature a t: 7, distanza tra le scanalature a t: 63 mm, larghezza scanalature a t: 14-h7 mm
• Peso della macchina con testa di fresatura verticale e. Tavola angolare: 2300 kg
• Peso della base della scatola: 170 kg
• Peso del box di trasporto: 400 kg
• Quantità di liquido refrigerante nel serbatoio: circa 100 litri.
• Carico del collegamento elettrico: 9 kw

Vantaggi tecnici della macchina

• Azionamento del mandrino di fresatura: 21
• Gamma di velocità geom. Graduato: 1259
• Movimento verticale del cannotto: 90 mm
• Azionamenti di alimentazione
• Regolabile: 2 - 3000 mm/min
• Velocità di traslazione rapida asse x e asse y: 6000 mm/min, velocità di traslazione rapida asse z: 5000 mm/min
• Motore di avanzamento della coppia in senso longitudinale e trasversale: 3. 5 nm, motore di avanzamento della coppia in senso verticale: 7 nm
• Percorsi di spostamento - lunghezza - movimento trasversale - verticale, longitudinale della tavola di serraggio
• Max. Altezza di installazione verticale tra: 450 mm
• Testa di fresatura verticale e tavola angolare, spostando la tavola di 1 scanalatura a t: 495 mm
