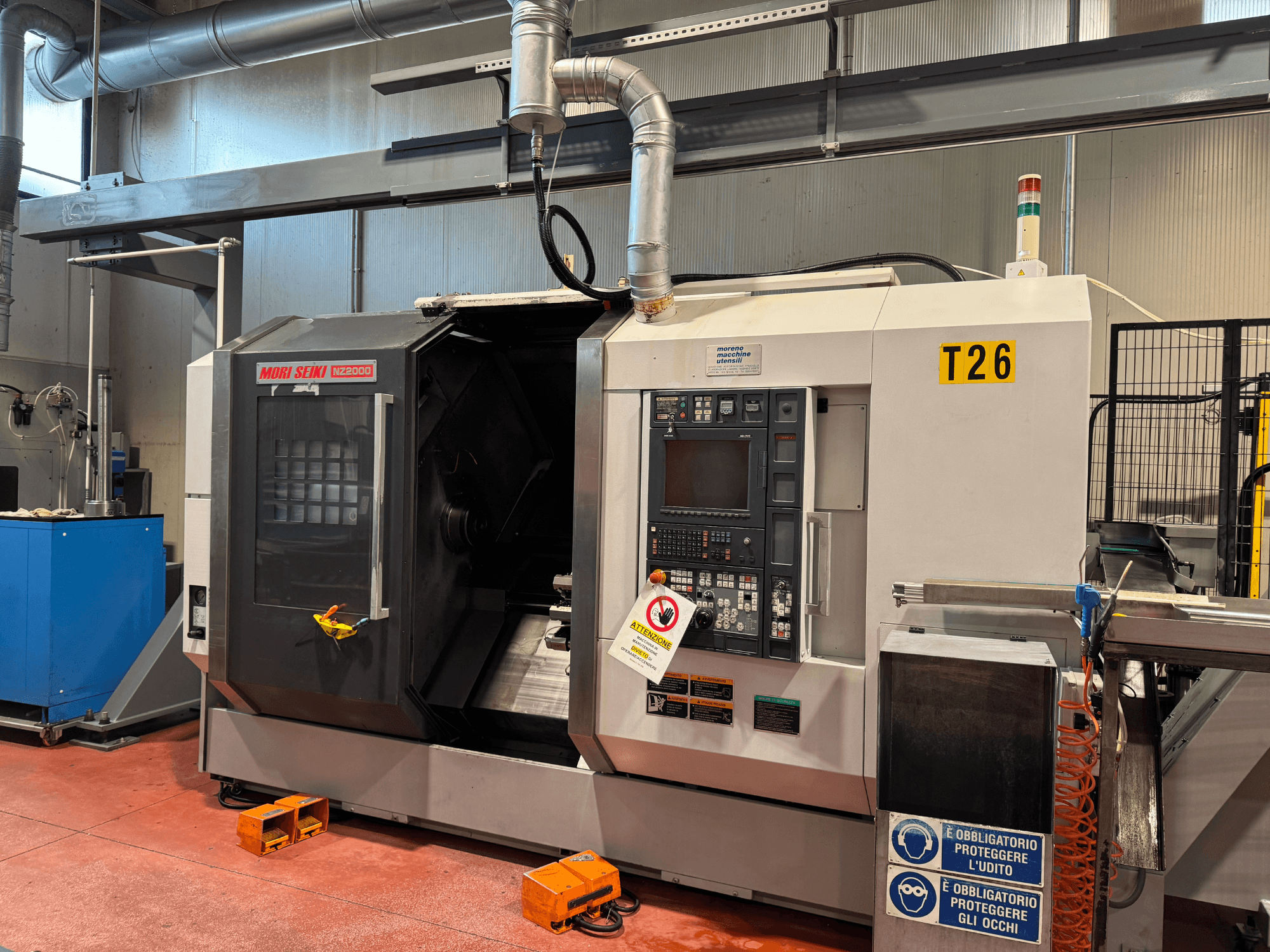

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Controllo/NC

  • Unità di controllo: MORI SEIKI MSX-701

  • Sistema NC: FANUC FS-31iA (MAPPS 3); versione MAPPS: 3

  • Software/Caratteristiche: Monitoraggio del carico; Gestione della durata dell'utensile; Numero di programmi memorizzati: 250; Memoria utente: 50 MB; Coppie di offset utensile: 99; Variabili macro personalizzate: 600

  • Lingue: Schermate NC e MAPPS in italiano

• Elettricità/destinazione

  • Tensione: 380-480 V; Frequenza: 50 Hz; Destinazione: Europa

• Configurazione della macchina

  • Lunghezza del letto: 800 mm

  • Asse C su entrambi i mandrini

  • 2 torrette con assi X-Y-Z

  • Entrambe le torrette erano originariamente dotate di utensili vivi

  • L'utensile vivo della torretta inferiore attualmente NON funziona (funzioni di tornitura OK)

  • Adatto per la tornitura e la fresatura multi-processo complessa

• Mandrini

  • Mandrino principale (mandrino 1)

    • Diametro del foro passante: 73 mm

    • Tipo di mandrino: Mandrino cavo da 8"; Foro passante: 65 mm; Produttore del mandrino: KITAGAWA

    • Asse C: Incluso; Orientamento del mandrino: Incluso (senza blocco); Freno dell'asse C: Incluso

  • Sottomandrino (Mandrino 2)

    • Potenza: 25/22 kW; Velocità: 5.000 giri/min.

    • Diametro del foro passante: 73 mm

    • Tipo di mandrino: Mandrino cavo 8"; Foro passante: 65 mm; Produttore mandrino: KITAGAWA

    • Asse C: Incluso; Orientamento del mandrino: Incluso (senza blocco); Freno asse C: Incluso

• Corse degli assi

  • B: 810 mm

  • Distanza massima tra i nasi del mandrino: 1.130 mm

• Torrette

  • Torretta 1: Assi X-Y-Z; 16 stazioni; Funzione di fresatura inclusa; Velocità utensile rotante: 6.000 giri/min; Montaggio utensile: Tramite bulloni

  • Torretta 2: Assi X-Y-Z; 16 stazioni; Funzione di fresatura presente ma NON funzionante; Velocità utensile rotante: 6.000 giri/min; Montaggio utensile: Con bulloni

  • Lunghezze massime utensili indietro: 155 mm (torretta superiore), 100 mm (torretta inferiore)

• Preimpostazione utensile

  • Presetting utensili in macchina del mandrino 1: Manuale (staccabile)

  • Presetting utensili in macchina del mandrino 2: Manuale (staccabile)

• Refrigerante/chip (integrato nella macchina)

  • Sistema di raffreddamento ad alta pressione: 635 W / 1040 W

  • Tipo di refrigerante: Solubile in acqua

  • Soffio d'aria attraverso il mandrino: Incluso

  • Direzione di smaltimento dei trucioli: Destra

• Interfacce

  • Interfaccia alimentatore barre: Inclusa (specifica per alimentatore a barre multiple; LNS)

  • Interfaccia robot: Inclusa

• Lingue/documentazione

  • Manuali: Italiano

  • Documentazione: Manuali di installazione, uso e manutenzione; Dichiarazione di conformità; Certificato CE

• Nota importante

  • Il funzionamento dell'utensile motorizzato della torretta inferiore è difettoso su entrambe le macchine. La torretta T2 è attualmente utilizzabile solo per operazioni di tornitura.

Equipaggiamento aggiuntivo

• Automazione/manipolazione

  • Portale di carico RR Robotica (incluso)

  • Pallet di carico (inclusi)

  • Caricatore di lavoro (lato mandrino 2)

  • Espulsore pezzi

  • Nastro di scarico del lavoro

  • Ricevitore pezzi

  • Sportello superiore personalizzato per il carico/scarico a portale (non originale)

• Periferiche per trucioli/refrigeranti

  • Trasportatore di trucioli a trascinamento

  • Serbatoio del refrigerante con pompe di lavaggio

  • Pompa ad alta pressione supplementare da 20 bar non originale

• Attrezzature e utensili

  • Mandrino principale e mandrini secondari inclusi (KITAGAWA 8" hollow)

  • Portautensili fissi: 8 in totale (4 superiori + 4 inferiori)

  • Portautensili motorizzati: 2 assiali, 2 radiali

• Elettrico/altro

  • Trasformatore macchina esterno

  • Torretta luminosa di segnalazione: 3 livelli (rosso / bianco latte / verde)

  • Interruttore a pedale per mandrino doppio
