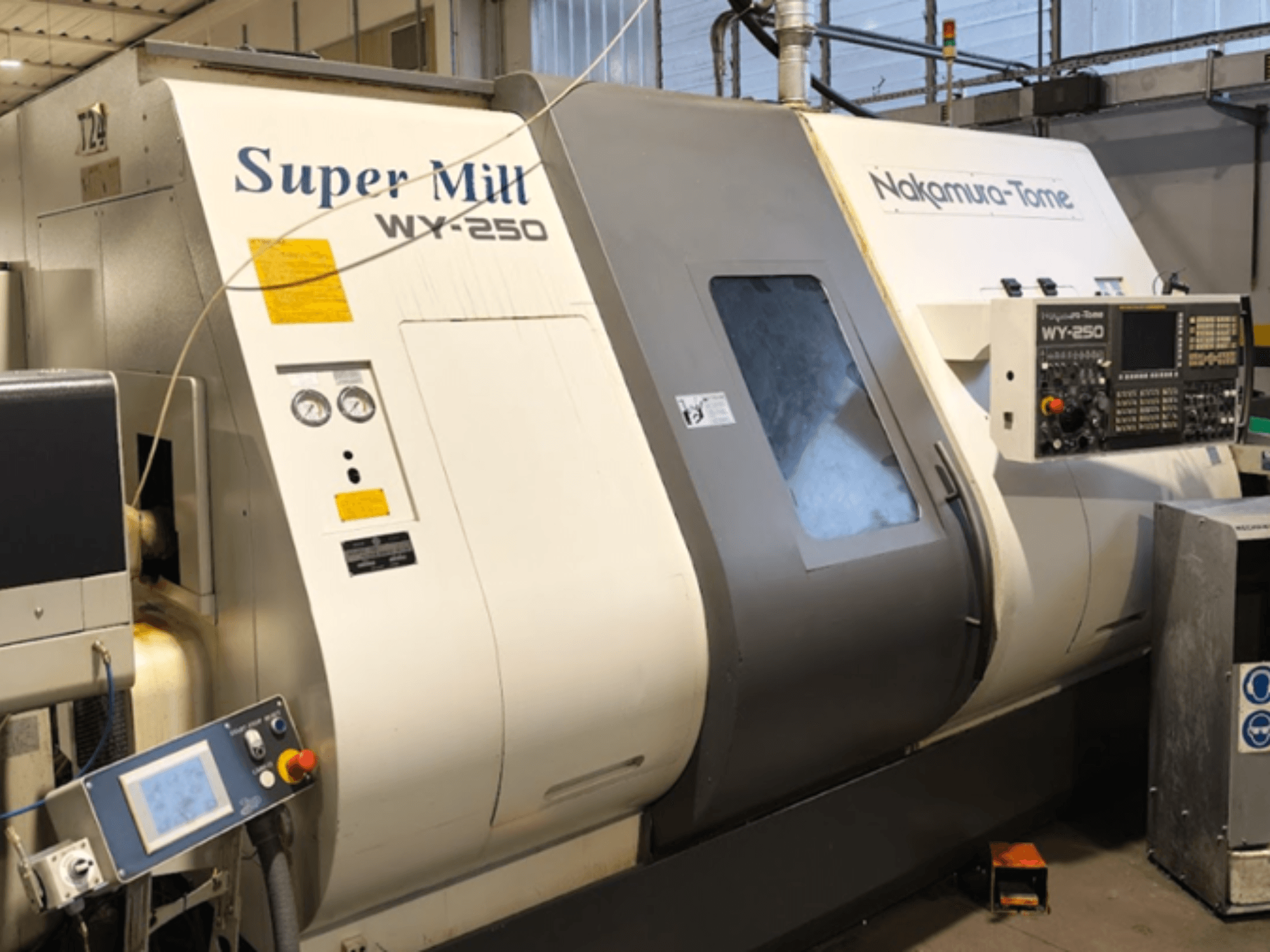

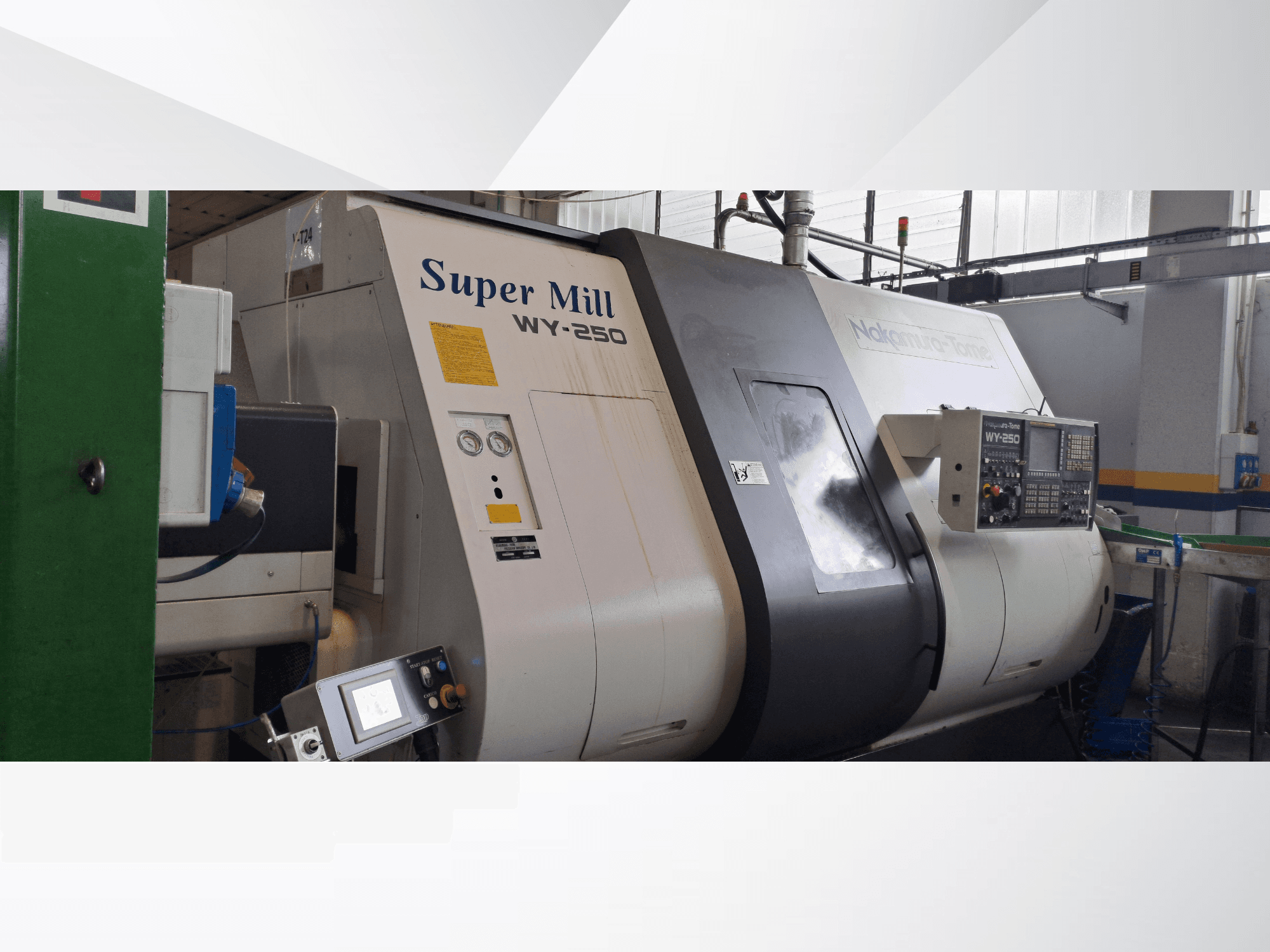

NAKAMURA-TOME - WY 250IT-TUR-NAK-2007-00002

• Viaggi:

  • X1: 160,5 mm

  • X2: 165 mm

  • Z1/Z2: 580 mm

  • Y1: +50 / -50 mm

  • Y2: +20 / -50 mm

• Utensili in dotazione:

  • 4x portautensili esterni

  • 4x portautensili per il montaggio simultaneo di 2 utensili contrapposti

  • 6x supporti per barre di alesatura

• Portautensili motorizzati (HEIMATEC):

  • 4x radiali

  • 4x assiale

• Porta pinze (Bellegrandi):

  • Mandrino principale: MSCNT70-A6" per pinze BA e BD misura 70, completo di relative tazze

  • Contromandrino: MSCTNR70-A5" per pinze BA misura 70, completo di espulsore a molla

Attrezzatura aggiuntiva

• Caricatore di barre IEMCA Master 880/33/P (2003), S/N: 0200347S03

  • Applicazione: Caricatore automatico di barre per torni CNC

  • Capacità:

    • Lunghezza massima della barra: 3300 mm (da confermare)

    • Diametro massimo della barra: fino a Ø80 mm (riferimento alla famiglia di modelli)

    • Canali di guida: Ø65 mm incluso; Ø70 mm attualmente installato e può essere fornito con la macchina

  • Caratteristiche: Carico/alimentazione automatica, sincronizzazione con il ciclo del tornio, compatibile con i sistemi di canaline di guida del mandrino, telaio per impieghi gravosi

  • Nota: venduto insieme al Nakamura Tome WY-250; alcuni accessori/canali guida possono appartenere alla configurazione del tornio.

• Set completo di ganasce manuali ("Manine") per lo scaricatore di pezzi (scaricatore di pezzi non specificato)

Stato della macchina / Stato tecnico - IMPORTANTE

La macchina viene venduta nelle sue attuali condizioni tecniche e il venditore NON effettuerà le riparazioni prima della vendita.

Principali problemi noti / punti di condizione:

• La funzione di utensile azionato dalla torretta inferiore non funziona correttamente.

• Problemi al sistema di lubrificazione aria/olio

• Presenza di ruggine all'interno della scatola degli ingranaggi della torretta inferiore

• La scatola degli ingranaggi della torretta superiore è stata trovata riempita di grasso NBU15, anche se il sistema dovrebbe funzionare con lubrificazione aria/olio.

• Guide lineari/slitte dell'asse Z1 da sostituire

• Guide lineari/slitte dell'asse Z2 da sostituire

• Deviazioni geometriche rilevate durante l'ispezione della macchina

• Sono state misurate varie deviazioni del mandrino, del freno e del cilindro idraulico.

• Diversi cuscinetti, viti a ricircolo di sfere, guarnizioni, rulli di guida, cinghie, componenti di lubrificazione e tergicristalli necessitano di essere sostituiti secondo l'elenco dei pezzi di ricambio allegato.

Punti salienti dell'ispezione:

• La geometria della macchina e il parallelismo del mandrino sono stati misurati e documentati.

• Sono stati rilevati valori di run-out su entrambi i mandrini e sui sistemi di mandrini idraulici

• I componenti di lubrificazione e protezione degli assi multipli necessitano di manutenzione/sostituzione.

• Elenco dettagliato delle parti di ricambio disponibile

Documentazione inclusa:

• Rapporto di ispezione tecnica

• Rapporto di verifica della geometria

• Elenco parti di ricambio/sostituzione

• Foto dei componenti danneggiati/usurati

La macchina rimane una piattaforma Nakamura Tome WY-250 Super Mill altamente equipaggiata, ma i potenziali acquirenti dovrebbero considerare gli interventi di riparazione e manutenzione necessari quando valutano la macchina. L'ispezione tecnica e la documentazione sulle parti di ricambio sono disponibili su richiesta.
