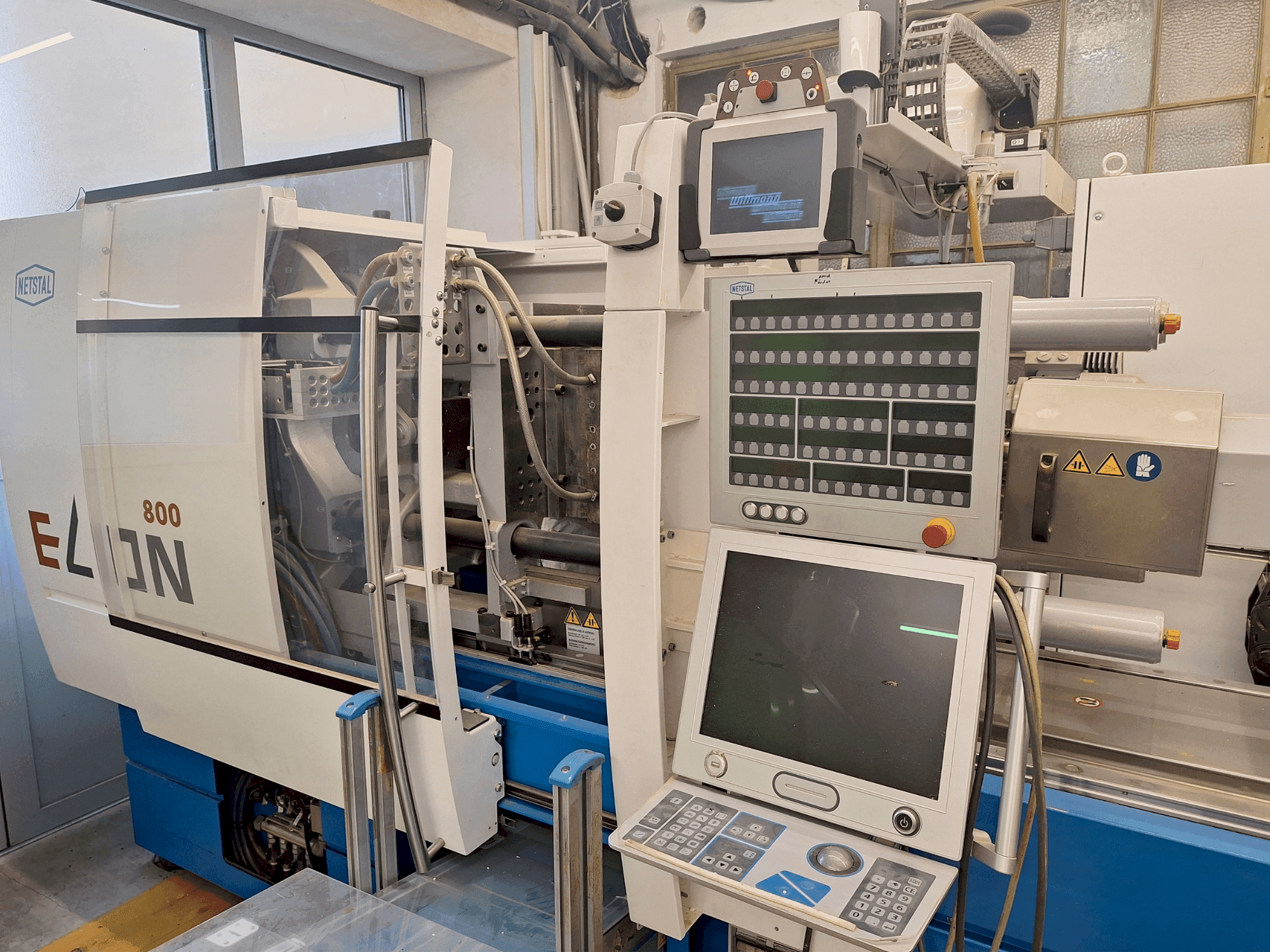

Netstal - Elion 800-270DE-INJ-NET-2021-00001

Informazioni aggiuntive

incluso robot Wittmann Primus 16T

Campi di traslazione: Z: 1250 mm, Y: 800 mm, X: 590 mm

5 kg di carico utile

Sistema di controllo: Wittmann CNC8, software Primus R8.3

R8 Teachbox Touch

Circuito del vuoto con valvola supplementare a 5/2 vie

• Unità di iniezione: 270 Powermaster con velocità di iniezione fino a 450 mm/s

• Diametro della vite: 40 mm, tipo B, vite a 3 zone

• Tipo di ugello: Ugello con valvola a spillo a controllo pneumatico con zona di riscaldamento supplementare

• Altezza minima di installazione: 200 mm

• Altezza massima di installazione: 500 mm

• Forza di serraggio: 800 kN

• Altezza minima di installazione: 200 mm

• Altezza massima di installazione: 500 mm

• Unità idraulica: Unità idraulica completamente integrata da 9 kW con pressione di esercizio di 140 bar

• Pneumatica: 1 valvola dell'aria da 890 litri, 1 valvola dell'aria supplementare da 890 litri

• Coperchio di sicurezza Esecuzione: Porte bloccate, parte superiore

• Identificazione dell'operatore: Riconoscimento dell'utente tramite PIN

• EUROMAP 67: Standard + ritrazione dinamica
  Interfacce: Alimentatore a colori, liberamente configurabile DIO: 4x uscita/2x ingresso

• Monitoraggio utensili: Disponibile su DFP

• Compensazione delle fluttuazioni di tensione: UPS presente

Extra

Presa di corrente 1:

X2510, Cekon, 16A /400V, 3P-N-PE via HS

X2511, Cekon, 16A /400V, 3P-N-PE via HS

X2512, Cekon, 16A /400V, 3P-N-PE via HS

X2513, Cekon, 16A /400V, 3P-N-PE tramite contattore di presa

(Funzione 0060)

Prese per distributore di colori:

1X2507 / 1W7145, Schuko 10A / 230V, 1P-N-PE, via HS

più 1X9507 / 1W9507, Schuko 10A / 230V, 1P-N-PE, via HS

Montaggio di prese e custodie su staffa 110.180.6902

(Funzione 0060)

1X3123, Zona 12 HAN 4A a vite, solo alimentazione

1X9123, Zona 12 HAN 4A a vite, solo sensore

(Funzione 0110)

Pneumatico 1, 1x3/2WV 890L, montato su DAP, W2008

(Funzione 0470)

Pneumatico 9, 1x3/2WV 890L, montato su BAP, W2016

(Funzione 0470)

Acqua di raffreddamento 1:

X4051 W9088 Misura di portata B1135 - B1138 (ritorno),

Misura della pressione B1211 (flusso)

X4060 W9260 HAN16E Misura della temperatura

B0801 (flusso), B0832 (ritorno)

(Funzione 0490)

Acqua di raffreddamento 2:

X4050 W9086 Misura di portata B1147 - B1150 (ritorno),

Misura della pressione B1212 (flusso)

X4059 W9259 HAN16E Misurazione della temperatura

B08813 (flusso), B0814 (ritorno)

(Funzione 0490)

Dosaggio 1C:

1x convogliatore di aspirazione e 1x dosatore di vernice

1X2018/1W7146, HAN 4A per il dosaggio della vernice

1X9191/1W9946, HAN 3A per convogliatore di aspirazione

montare prese e alloggiamenti di base sul supporto 110.180.6902

(Funzione 0550)
