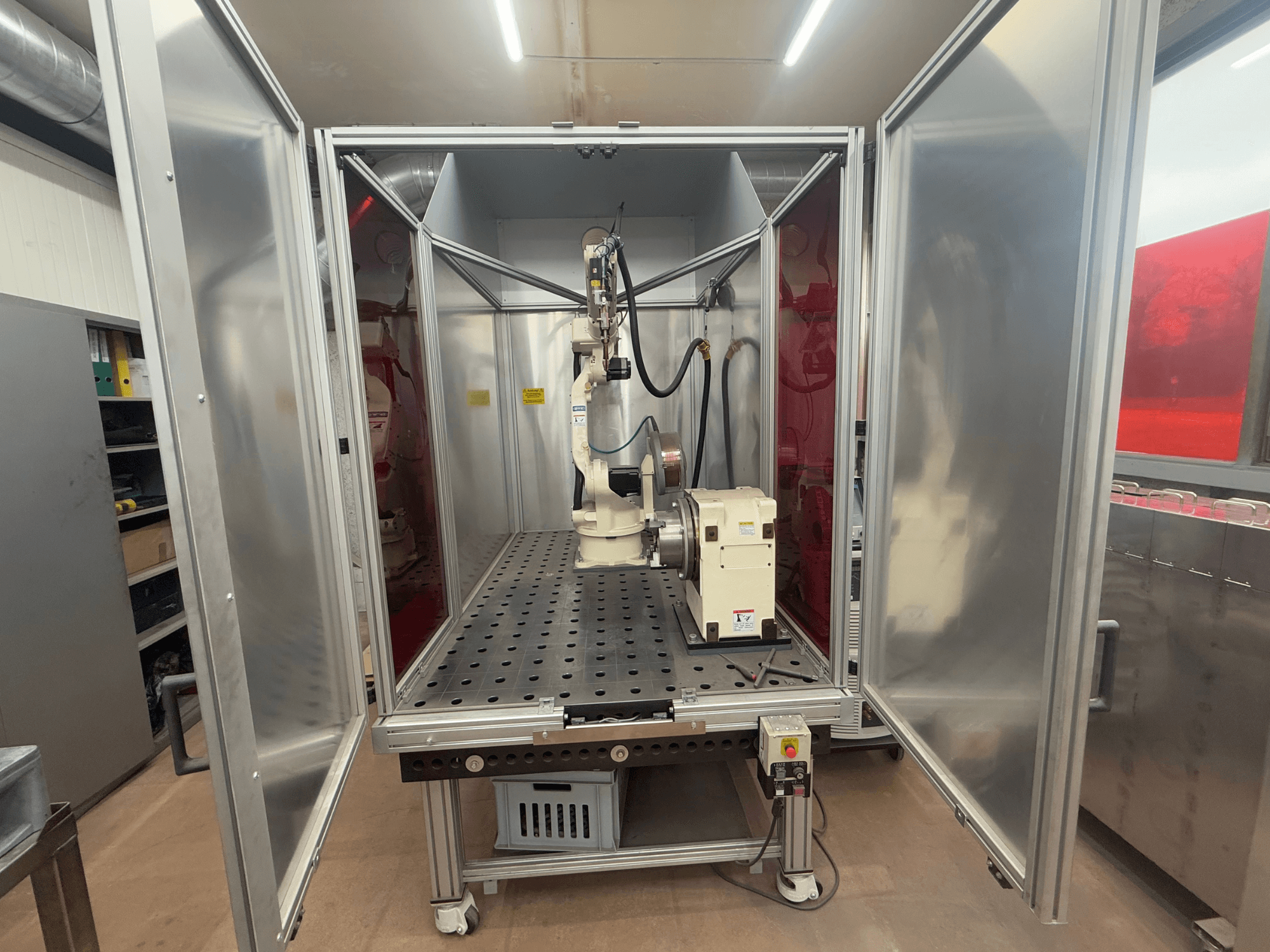

Questo OTC Daihen EASY ARC V02.04 a 6 assi è stato prodotto nel 2019. Presenta un campo di lavoro del robot con un raggio di 1.445 mm e un carico utile massimo di 6 kg. Il tavolo di saldatura integrato misura circa 2.200 mm in larghezza e 1.100 mm in profondità, con una capacità di carico di circa 1.000 kg. Se desiderate ottenere capacità di saldatura di alta qualità, prendete in considerazione il robot di saldatura OTC Daihen EASY ARC V02.04 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: OTC Daihen
- anno: 2019
- MODELLO: EASY ARC V02.04
- tipo di applicazione: Saldatura
- Località: Svizzera
- tipo di macchina: Robot di saldatura
- marca unità di controllo:
Informazioni tecniche - OTC Daihen EASY ARC V02.04
Movimento
- Numero di assi: 6
Informazioni aggiuntive
- Tipo di sistema: Cella di saldatura robotizzata mobile (EasyArc)
- Cinematica del robot: Robot articolato verticale a 6 assi
- Carico utile del robot: 6 kg (carico massimo del braccio superiore: 10 kg)
- Campo di lavoro del robot (punto P): Raggio 1.445 mm
- Ripetibilità del robot: ±0,08 mm (percorso), ±0,2 mm (punto)
- Sistema di azionamento del robot: Servomotore AC
- Peso del robot: 145 kg
- Modello di alimentazione di saldatura: OTC Daihen Welbee Inverter P400 (MIG/MAG, raffreddato a gas)
- Tensione di rete dell'alimentatore: 3 x 400 V / 50 Hz (+/- 15%)
- Capacità di ingresso nominale del generatore: 18,2 kVA
- Intervallo di corrente di saldatura: 30 - 400 A
- Gamma di tensione di saldatura: 12 - 34 V
- Ciclo di funzionamento dell'alimentatore: 400 A al 30%
- Controllore robot: OTC Daihen FD11 (Modello: EAFDB6-S000, Ingresso nominale: 3.1 kVA, Fasi: 3, Tensione: 400 V, Frequenza: 50/60 Hz, Massa: 60 kg)
- Involucro di sicurezza: Alloggiamento protettivo leggero con porte di impostazione e di carico dotate di interruttori elettrici di sicurezza.
- Tavolo di saldatura: Tavola di saldatura a fori integrata predisposta per gli elementi di serraggio (Dimensioni: ~2.200 mm di larghezza x 1.100 mm di profondità, Peso: ~600 kg, Capacità di carico: ~1.000 kg)
- Mobilità del tavolo: Gambe dotate di rulli di guida girevoli e freni di bloccaggio.
- Posizionatore rotante orizzontale: Posizionatore OTC tipo PB (carico utile massimo 250 kg, velocità di rotazione 26°/s, coppia 205 Nm, ripetibilità ±0,1 mm, peso 110 kg, foro centrale nella piastra flangiata per il passaggio dei supporti)
- Condizioni ambientali: Temperatura di esercizio 0-45 °C, Umidità 20-80% (senza condensa)
- max. 100 ore di funzionamento
- 1 asse elettronico è difettoso e deve essere riparato
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
