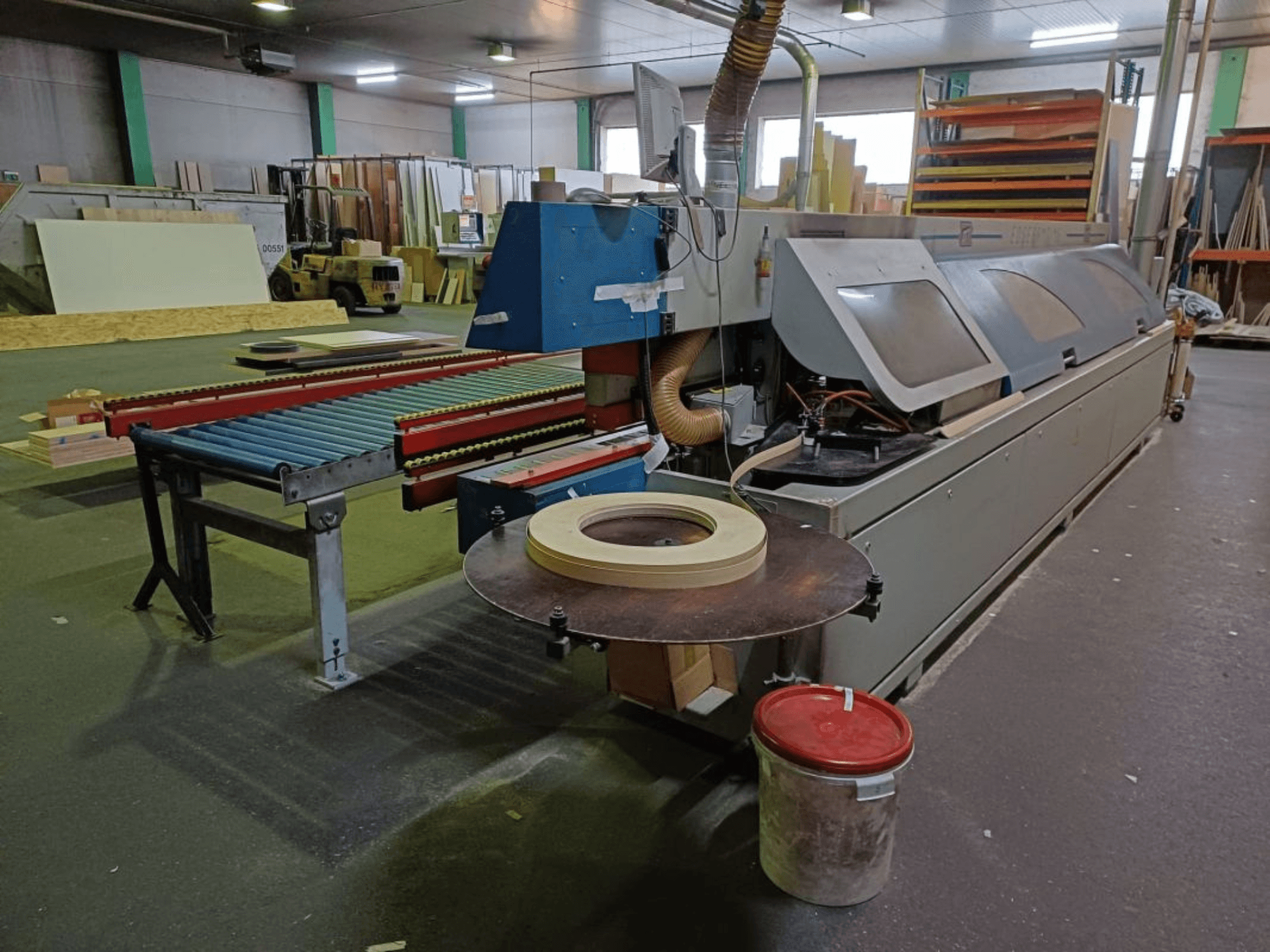

OTT - TWISTERAT-EDG-OTT-2005-00001

• Applicazione dell'adesivo: Processo di incollaggio a caldo/freddo; rullo di applicazione con rotazione sincrona e contraria.

• Spessore del bordo: 0,3-10 mm

• Spessore del pezzo: 8-60 mm

• Larghezza del pezzo: minimo 70 mm

• Lunghezza del pezzo: minimo 150 mm

• Pressione di esercizio: 6 bar

• Potenza di avanzamento: 3,0 kW

• Velocità di avanzamento: 14-20 m/min

• Collegamento elettrico: 3x 400 V, 50 Hz

• Requisiti di estrazione: 1x Ø180 mm a 20 m/s = 35 m³/min

• Velocità dell'aria (minima): 20 m/s

• Consumo di aria compressa: circa 300 l/min

Unità di lavorazione/attrezzature della macchina:

• Giunzione:

  • 2 x 2,2 kW, n=14.600, 250 Hz; due mandrini di lavoro controllati dall'applicazione

• Unità di incollaggio combinata:

  • Tramoggia intercambiabile, montata in alto, per EVA, colla a caldo PUR o granulati di pulizia; volume della tramoggia 2,5 l

• AKM (magazzino automatico per bordi):

  • Magazzino automatico per bordi con monitoraggio ottico per bordi in strisce di lunghezza fissa.

• Tappatura:

  • 2 x 0,8 kW, n=12.000, 200 Hz; rotazione automatica 0°/5°; 2 lame HM Ø140 x 3,2 x 16, z=34

• Fresatura a filo:

  • 2 x 0,7 kW, n=12.000, 200 Hz; tastatura su un solo lato; 2 teste portacoltelli indicizzabili in metallo duro HF70, Ø70 x 20 x 16, z=4

• Fresatura fine (smusso 15°/30°/45°):

  • 2 x 0,3 kW, n=12.000, 200 Hz; tastatura bilaterale; 2 teste portacoltelli indicizzabili in metallo duro HF70, Ø70 x 20 x 16, z=4

• AWSR (raggio R2-R5):

  • 2 set di cambio rapido per fresa fine, 2 x 0,3 kW; 2 teste porta inserti in metallo duro AR73 x 16 x 16, z=3, R2-R5

• AKF (fresatura a copiare):

  • Fresatura a copiare automatizzata con due mandrini di lavoro separati per le estremità e i raggi longitudinali; 2 x 0,37 kW, 12.000 giri/min; utensili R1-R3

• Lama raschiatrice:

  • 2 raschiatori in metallo duro, avanzamento automatico

• Raschietto di superficie:

  • 2 raschiatori in metallo duro, con dispositivo di regolazione fine

• Set PU:

  • Dispositivo di spruzzatura a 5 vie (2 x distaccante, 1 x lubrificante, 2 x detergente), dispositivo di lucidatura fine con disco in tessuto

• Pulizia dei bordi:

  • 2 x 0,2 kW, n=2.800, 50 Hz, spazzole oscillanti
