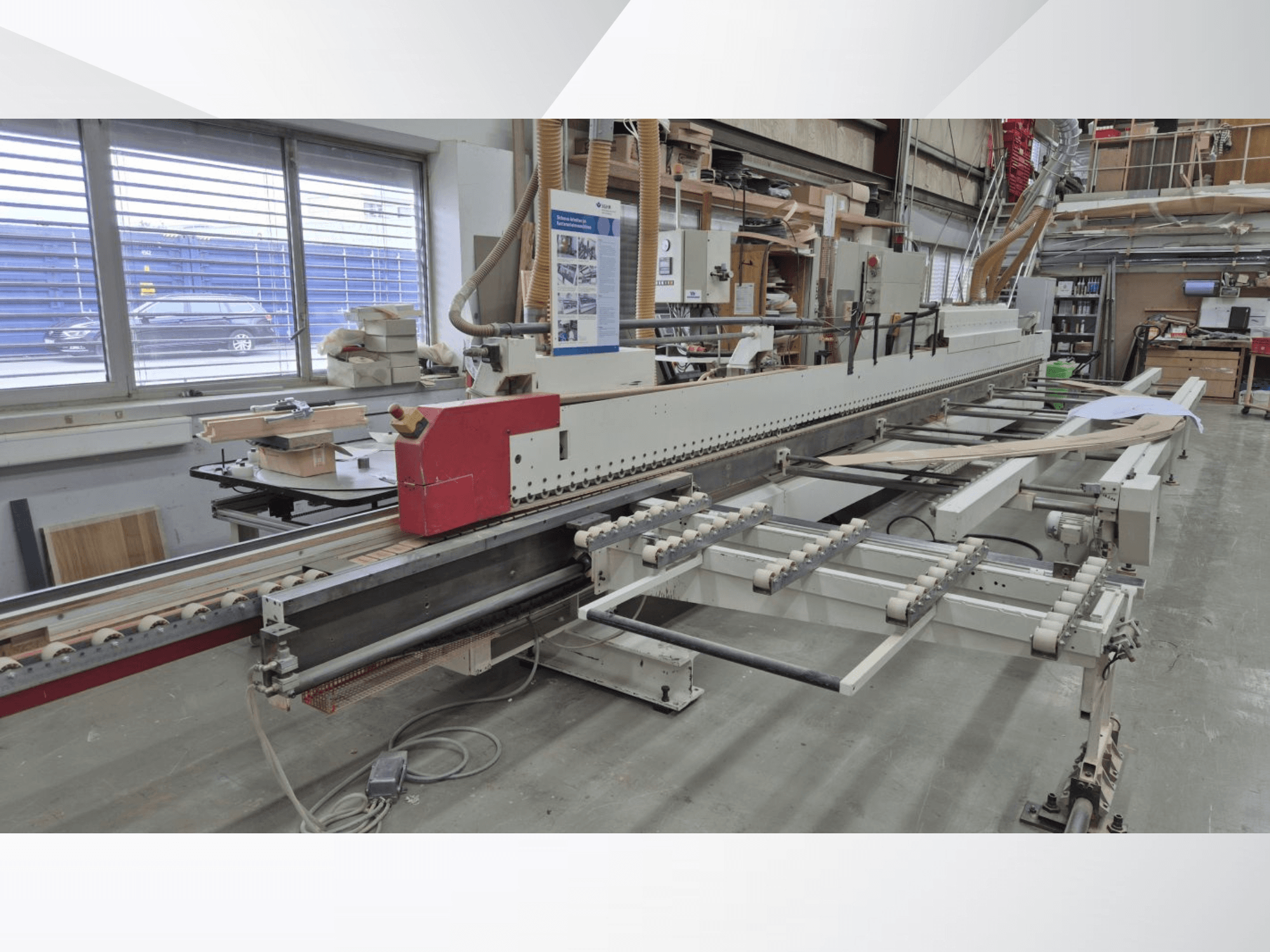

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Potenza del motore del mandrino:

1 unità di pre-fresatura con 2 motori da 3 kW ciascuno

1 unità di fresatura con 2 motori da 1 kW

1 unità di fresatura con 2 motori da 660 W

Intervallo di velocità del mandrino: 12.000 giri/min

Potenza di riscaldamento: 5,0 kW

Fresatrice per scanalature su un solo lato e bordatrice usata

Anno di costruzione: 2003

Per la fresatura, la bordatura e la post-lavorazione di una scanalatura - solo su ante formate / pre-scanalate e ante non scanalate

Macchina con configurazione a sinistra (arresto fisso sul lato sinistro)

Lavorazione completa in 3 passaggi:

Bordo verticale: circa 70 mm

Incollaggio della battuta: circa 60 mm

Base macchina robusta come supporto per le unità

Azionamento per una velocità di avanzamento di circa 5-25 m/min., regolabile meccanicamente in modo continuo

Catena di trasporto con piastre in plastica, larghezza circa 80 mm, con lubrificazione centrale automatica

Pressione superiore regolabile manualmente in altezza con cinghia trapezoidale larga 80 mm

Tavolo di alimentazione

1 guida di alimentazione orizzontale non riscaldata, regolabile manualmente

1 unità di pre-fresatura controllabile, non orientabile, non tracciante

Unità di incollaggio per l’utilizzo opzionale di bordi diritti o softforming, tramite sostituzione del dispositivo di applicazione della colla

Materiale dei bordi:

Strisce: fino a 1,3 mm

Materiale in bobina: 0,4-3 mm

Listelli in legno massello: 6 mm

Lunghezza massima delle strisce: 2550 mm

Altezza delle strisce: 14-80 mm (a seconda dell'applicazione della colla)

Regolazione laterale manuale per l'applicazione pneumatica mobile della colla

Regolazione manuale dell’altezza da -15 mm a +10 mm

1 applicazione di colla da 0,8 L, altezza massima del bordo 70 mm, bordo dritto con bloccaggio rapido pneumatico, Chem-Coat, controllo elettronico della temperatura

1 applicazione di colla a caldo da 0,8 L con bloccaggio rapido, altezza massima del bordo 80 mm, bordo morbido, Chem-Coat, con controllo della temperatura e unità di controllo per le strisce

1 applicazione automatica di colla a caldo Quickmelt

1 magazzino a doppia fila per materiale per bordi fino a 3,0 mm di spessore, montabile manualmente sul magazzino a bobina singola

1 zona di pressione per la sagomatura della scanalatura, per la pressatura del materiale per bordi in una scanalatura con:

un'unità di attivazione da 15 kW per la riattivazione del materiale per bordi per la sagomatura della scanalatura

un utensile di sagomatura a comando pneumatico per il bordo della piega inferiore

un utensile di sagomatura a comando pneumatico per l’intera scanalatura

rulli di pressione aggiuntivi per le aree del bordo con battuta

un dispositivo elettropneumatico di spostamento laterale per l’intera zona di pressione

1 regolazione orizzontale con display digitale meccanico

1 unità di rifilatura a 2 motori montata sulla pressione superiore per la rifilatura del bordo anteriore e posteriore e della sporgenza della striscia, per rifilatura a filo o con smussatura

1 unità di fresatura a 2 motori con tracciamento in altezza e laterale, per fresatura a filo dal basso e dall’alto, orientabile a 30°

1 unità di fresatura a 2 motori con tracciamento in altezza e laterale, per fresatura di precisione dal basso e dall’alto, orientabile di 30°

Nota: I dati tecnici e le descrizioni sono ripresi dalla conferma d’ordine in vigore all’epoca. Le informazioni sono fornite a titolo puramente informativo e non sono vincolanti
